Temperatursignale von Sensoren im explosionsgefährdeten Bereich erfordern eine sichere Trennung und zuverlässige Signalaufbereitung, bevor sie den Schaltschrank erreichen. Dieser programmierbare Ex-Temperaturtransmitter verarbeitet eigensichere Pt100-, Pt1000- und Thermoelement-Eingänge vom Typ J, K, N und S und wandelt sie in galvanisch getrennte Ausgangssignale von 0/4...20 mA oder 0/2...10 V DC um.
Der Messbereich ist programmierbar, und Sensorkennlinien können mit bis zu 32 konfigurierbaren Stützpunkten linearisiert oder umgeformt werden. Die Teach-In-Funktion speichert Eingangswerte für Anfangs- und Endpunkte oder Kennlinienpunkte automatisch, während die Simulatorfunktion hilft, das Verhalten bei der Inbetriebnahme zu überprüfen.
Versionen mit zwei Wechslerrelais-Alarmausgängen stehen für Überwachungs- und Steuerungszwecke zur Verfügung. Die automatische Eingangsfehlererkennung überwacht Leitungsbrüche für Pt100, Pt1000 und Thermoelemente sowie Kurzschlüsse für Pt100 und Pt1000. Das Fehlerverhalten kann auf 0 mA, < 3,6 mA oder > 21,5 mA eingestellt werden.
Der Eingang ist für Signale aus dem gefährdeten Bereich ausgelegt und trägt die ATEX-Kennzeichnung II (1) G [Ex ia] IIC/IIB oder II (1) D [Ex iaD].

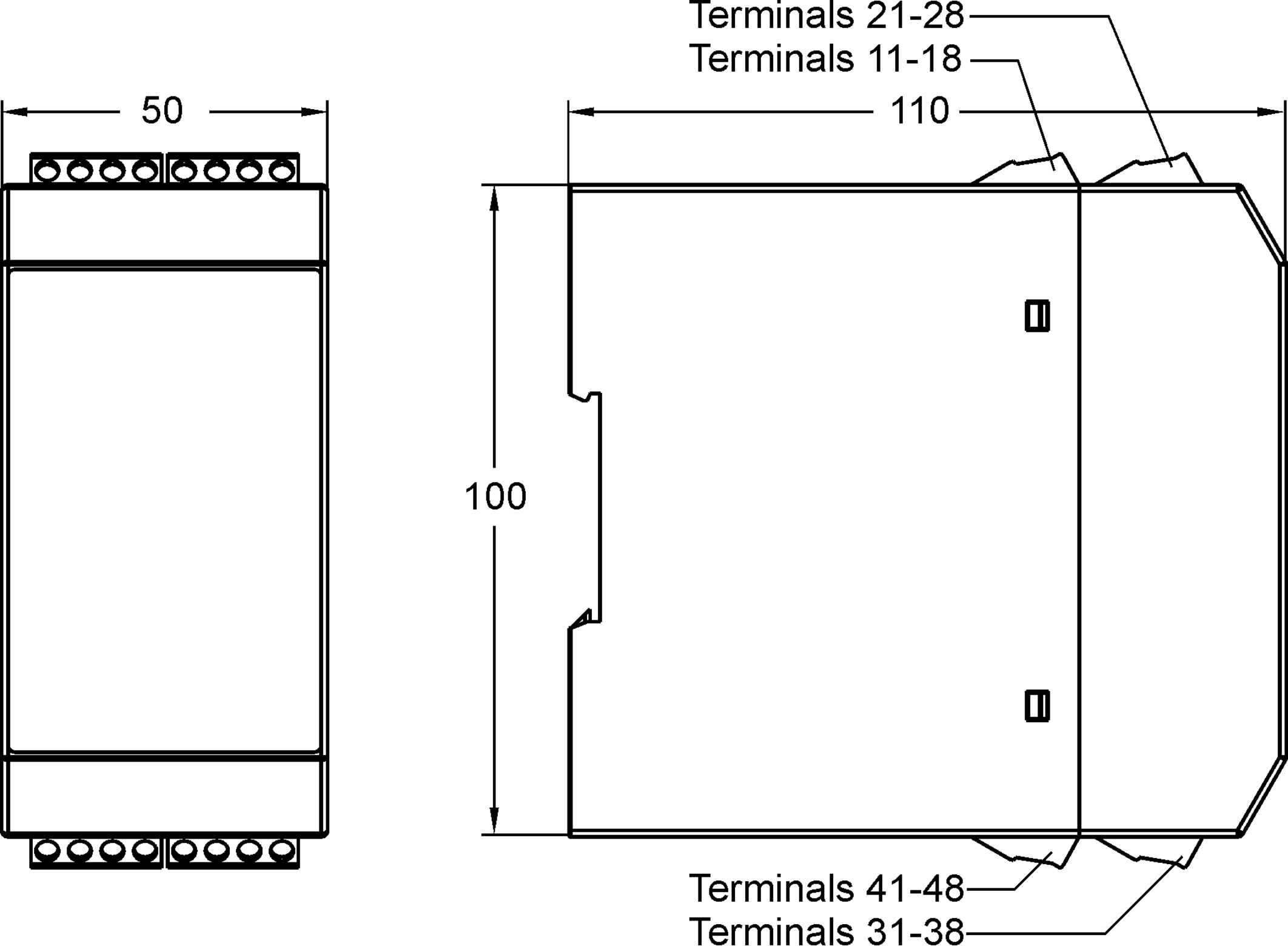

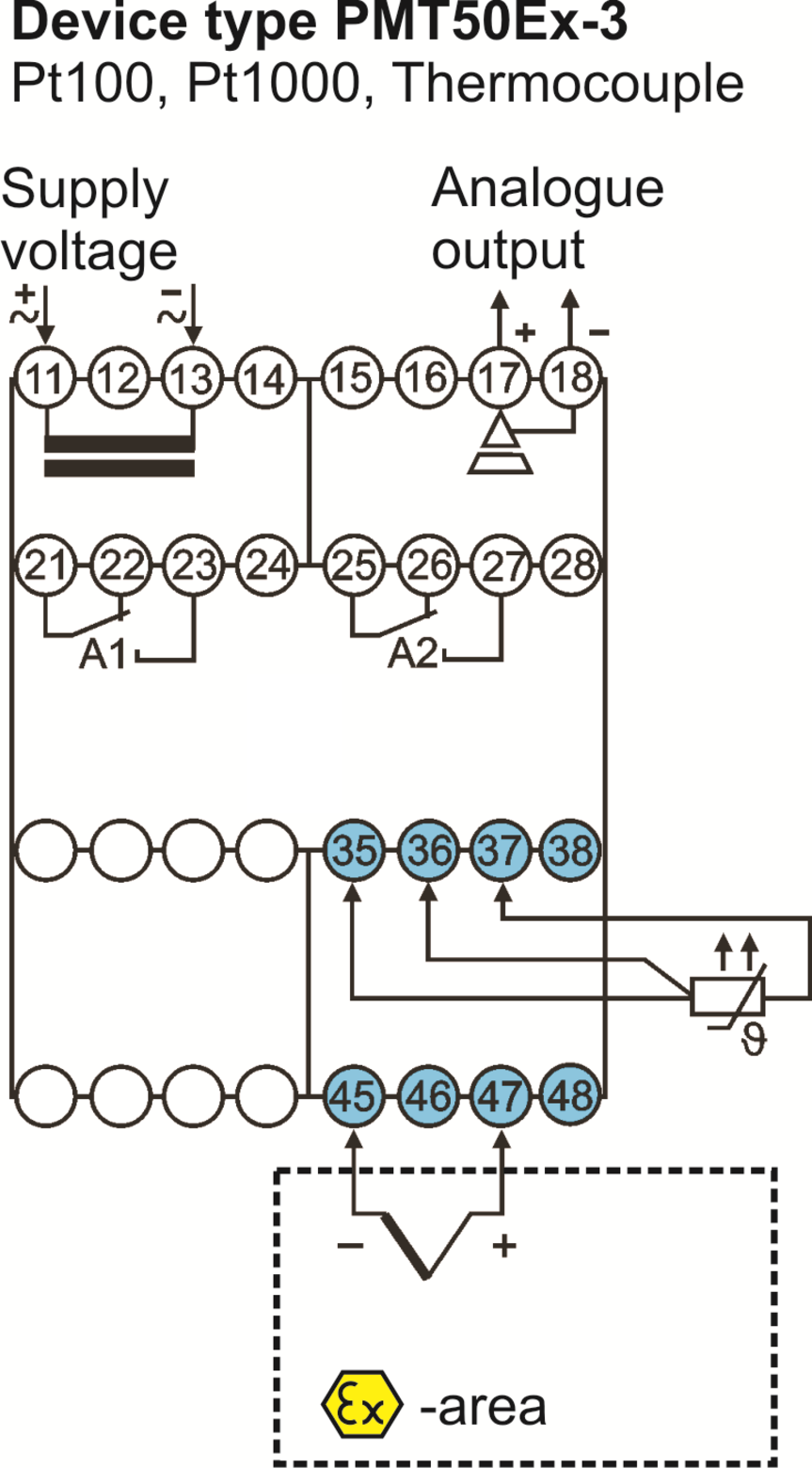

Modell 3 unterstützt Pt100 und Pt1000 in 3-Leiter-Anschluss sowie Thermoelemente vom Typ J, K, N und S.
Der Messbereich kann für den angeschlossenen RTD- oder Thermoelement-Eingang konfiguriert und dem Analogausgang zugewiesen werden.
Der galvanisch getrennte Ausgang liefert 0/4...20 mA oder 0/2...10 V DC und passt sich automatisch an die angeschlossene Bürde an.
Lineare und nichtlineare Kennlinien können mit Wertepaaren konfiguriert werden, wobei bis zu 32 Stützpunkte für die Sensorkennlinienanpassung genutzt werden können.
Eingangssignale für Anfangs- und Endwerte oder Kennlinienpunkte können während der Einrichtung automatisch gespeichert werden.
Optionale Relais-Alarmausgänge können als Min.- oder Max.-Funktionen programmiert werden, mit Einschalt- und Ausschaltverzögerung von 1 s bis 9 h.
Die Programmierung erfolgt über Fronttasten in Verbindung mit einem grafischen LCD-Display mit 128 x 64 Pixeln und weißer Hintergrundbeleuchtung.
