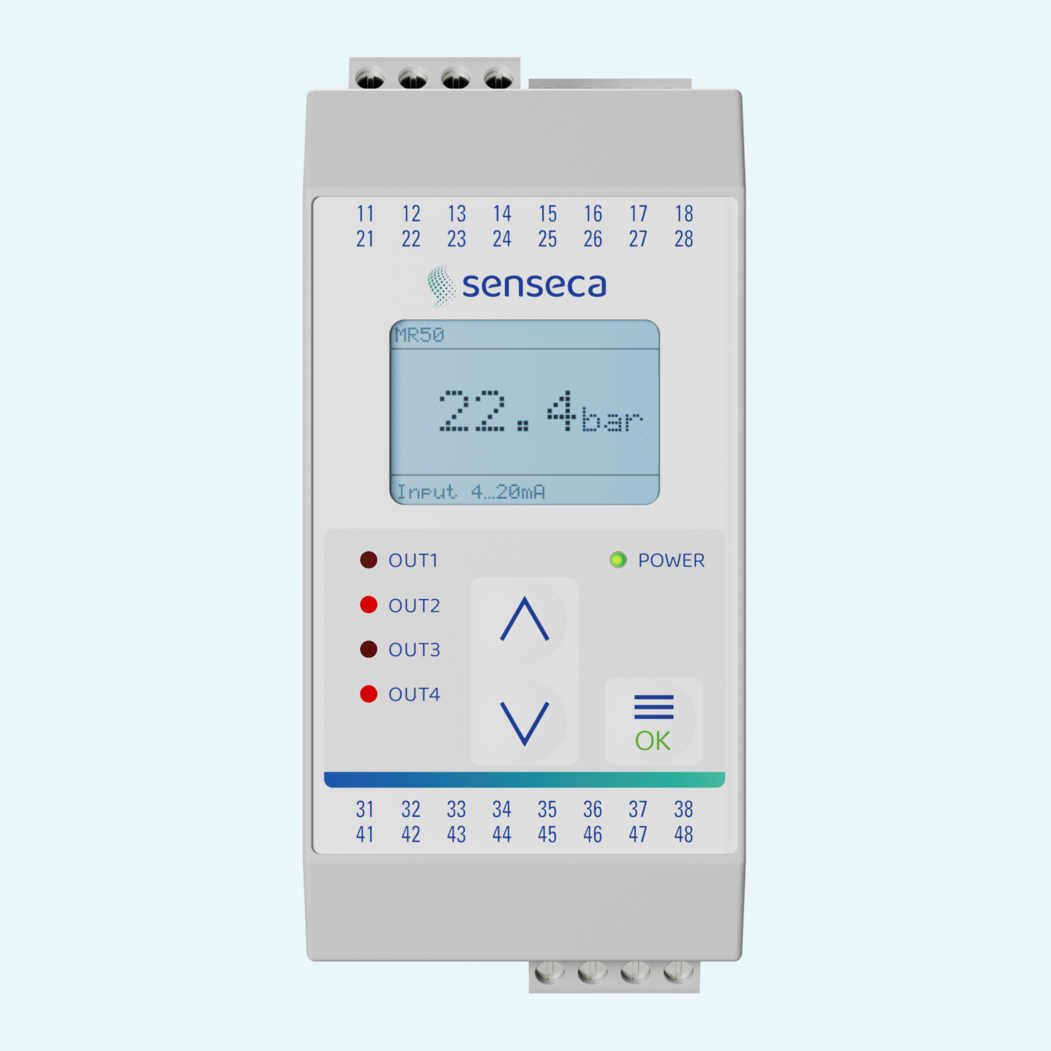

I valori di processo analogici diventano più utili quando limiti, guasti e andamenti sono visibili direttamente nel quadro. MR50 monitora i segnali standard 0/4..20 mA e 0/2..10 V DC, visualizza il valore misurato con l'unità programmata su un display LCD grafico e commuta le uscite di allarme al raggiungimento dei limiti configurati.
Il campo di misura è programmabile e supporta unità installate come mV, V, mA, °C, bar, %, rpm e molte altre, con la possibilità di programmare anche unità personalizzate. È possibile impostare fino a 4 uscite di allarme SPDT come funzioni di minimo o massimo, con ritardi di inserzione e disinserzione da 1 s fino a 9 h. I valori di picco per le misurazioni minima e massima vengono memorizzati in background per la visualizzazione.

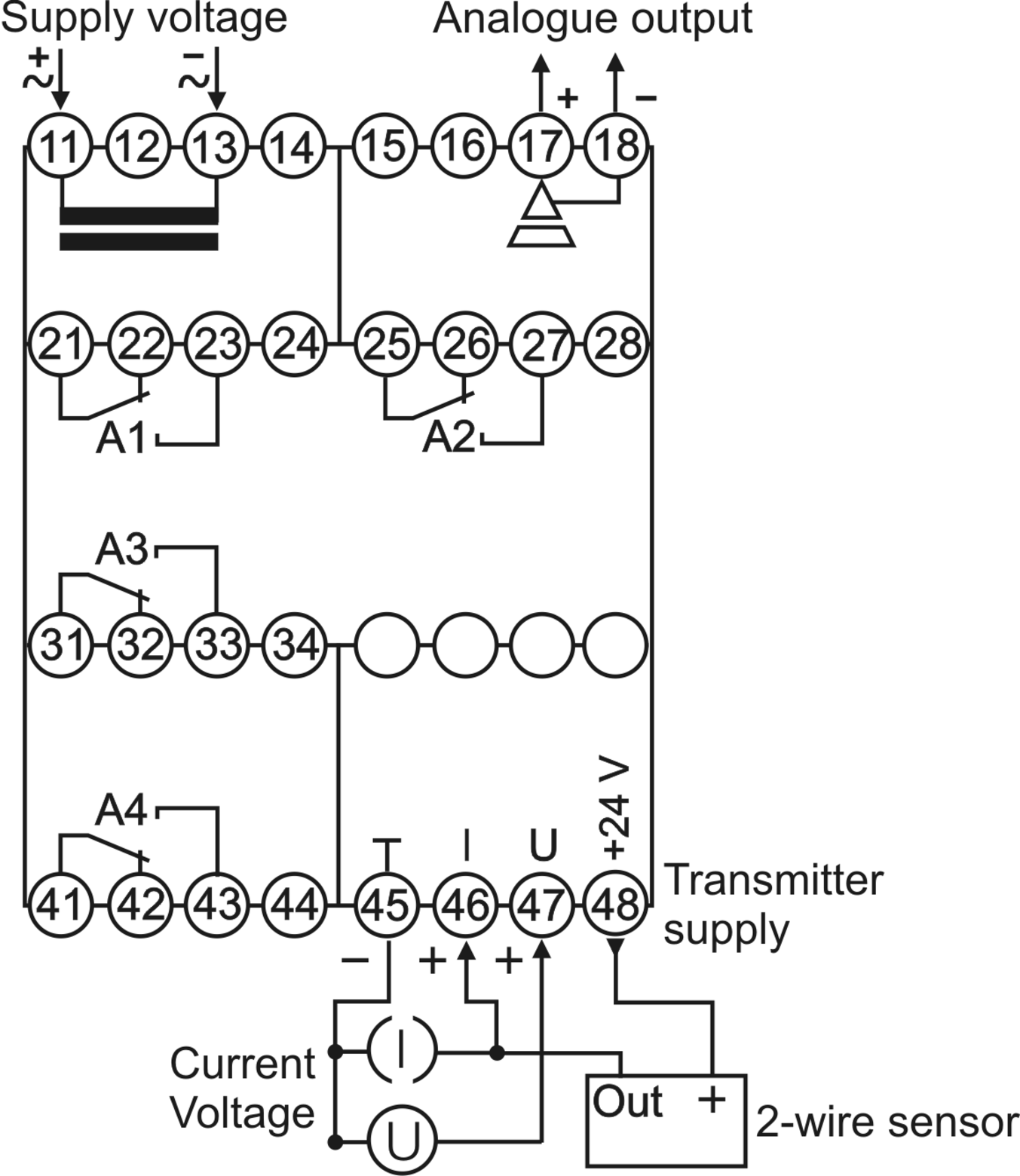

Per l'integrazione diretta sul campo, MR50 include un'alimentazione per trasmettitore a 24 V DC fino a 30 mA per sensori alimentati in loop. Un'uscita analogica opzionale galvanicamente isolata fornisce 0/4..20 mA oppure 0/2..10 V DC, mentre il monitoraggio di rottura del filo può impostare un comportamento definito dell'uscita analogica e dell'allarme in caso di guasto.
Il dispositivo accetta segnali di ingresso standard industriali 0/4..20 mA e 0/2..10 V DC.
Il campo di misura e l'unità visualizzata si configurano tramite i pulsanti frontali e il menu LCD.
Le uscite di allarme da A1 ad A4 possono essere programmate come funzioni di commutazione minimo o massimo con tempi di ritardo regolabili.
I valori minimo e massimo misurati vengono memorizzati in background e possono essere letti dal display.
L'uscita analogica isolata fornisce 0/4..20 mA oppure 0/2..10 V DC e cambia automaticamente in funzione dell'impedenza di carico.

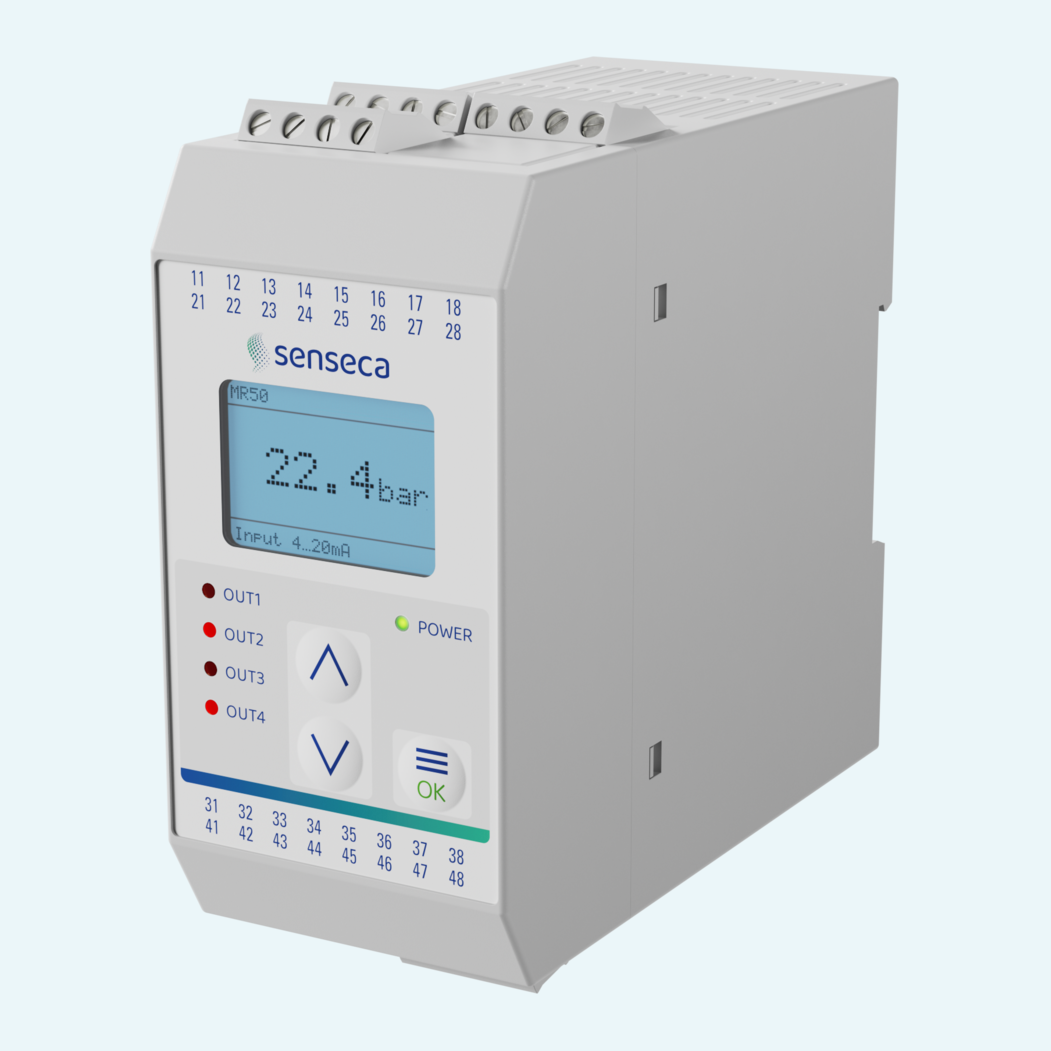

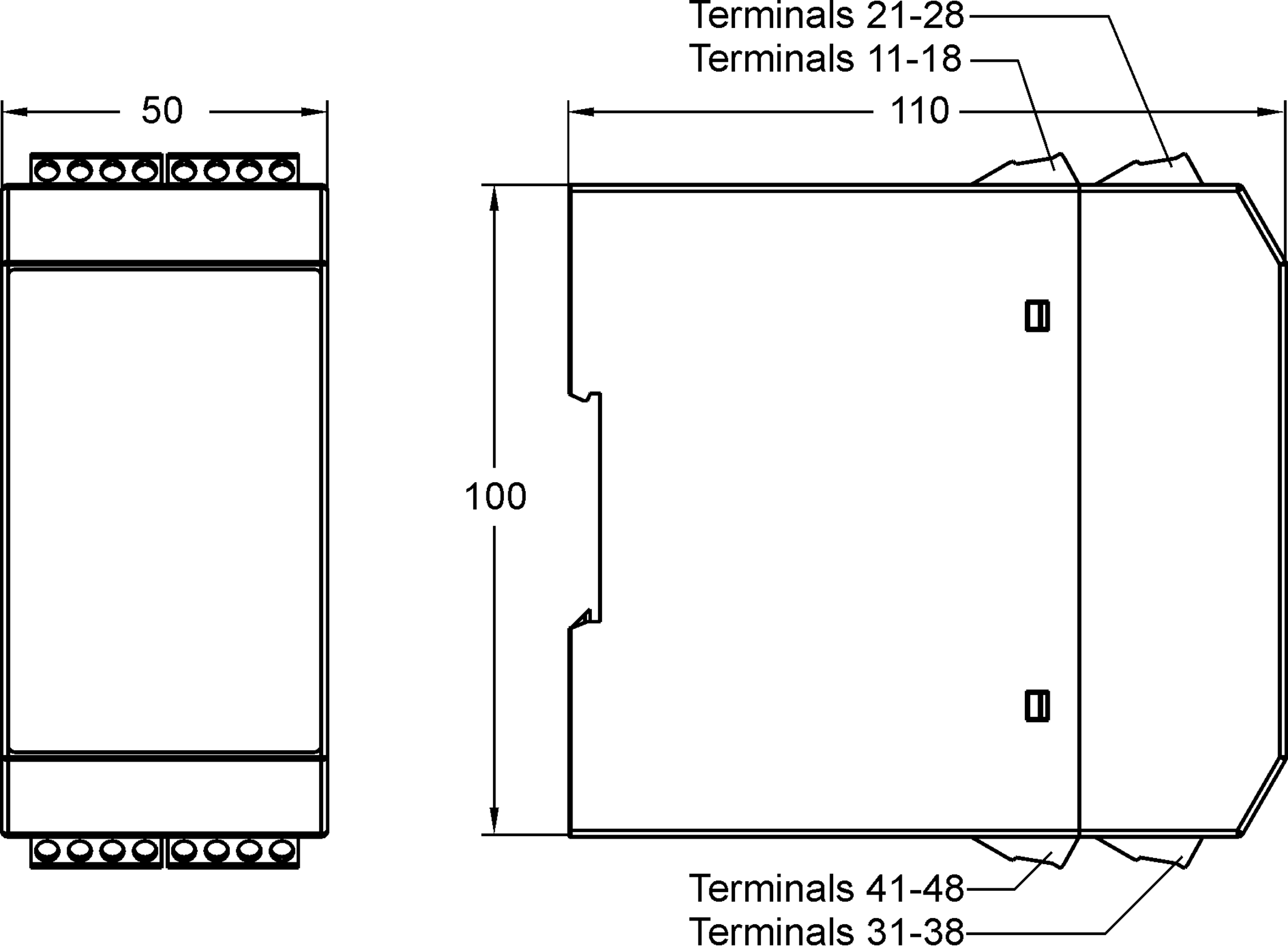

La custodia in PA6.6 si monta su guida DIN TH 35 e utilizza morsetti a vite per conduttori da 0,14 ... 2,5 mm².
