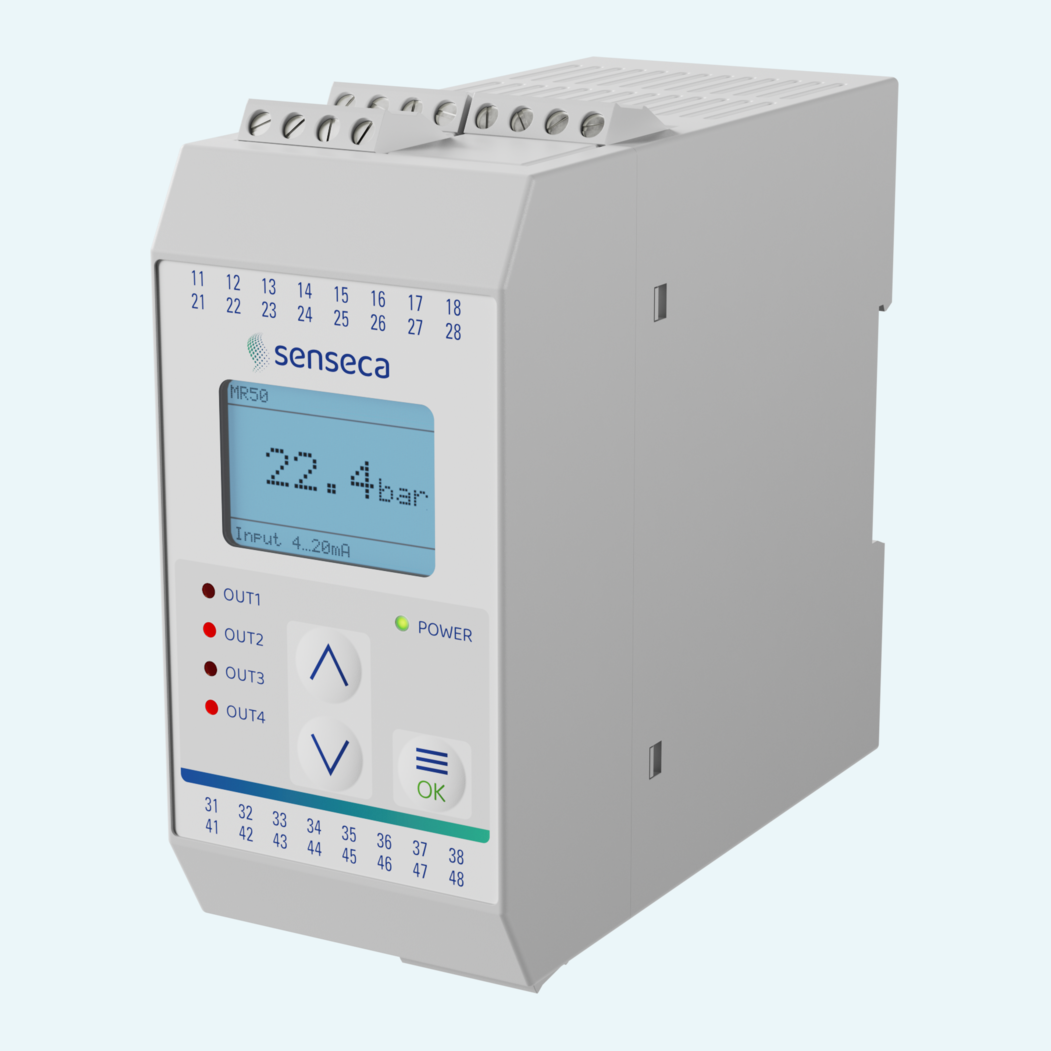

Analoge Prozesswerte werden nützlicher, wenn Grenzwerte, Fehler und Trends direkt im Schaltschrank sichtbar sind. Der MR50 überwacht Standardsignale 0/4..20 mA und 0/2..10 V DC, zeigt den Messwert mit der programmierten Einheit auf einem grafischen LCD an und schaltet Alarmausgänge, wenn konfigurierte Grenzwerte erreicht werden.
Der Messbereich ist programmierbar und unterstützt installierte Einheiten wie mV, V, mA, °C, bar, %, U/min und viele weitere, wobei auch benutzerdefinierte Einheiten programmierbar sind. Bis zu 4 Wechsler-Alarmausgänge (SPDT) können als Min.- oder Max.-Funktionen eingestellt werden, mit Einschalt- und Ausschaltverzögerungen von 1 s bis 9 h. Spitzenwerte für Minimal- und Maximalmessungen werden im Hintergrund zur Anzeige gespeichert.

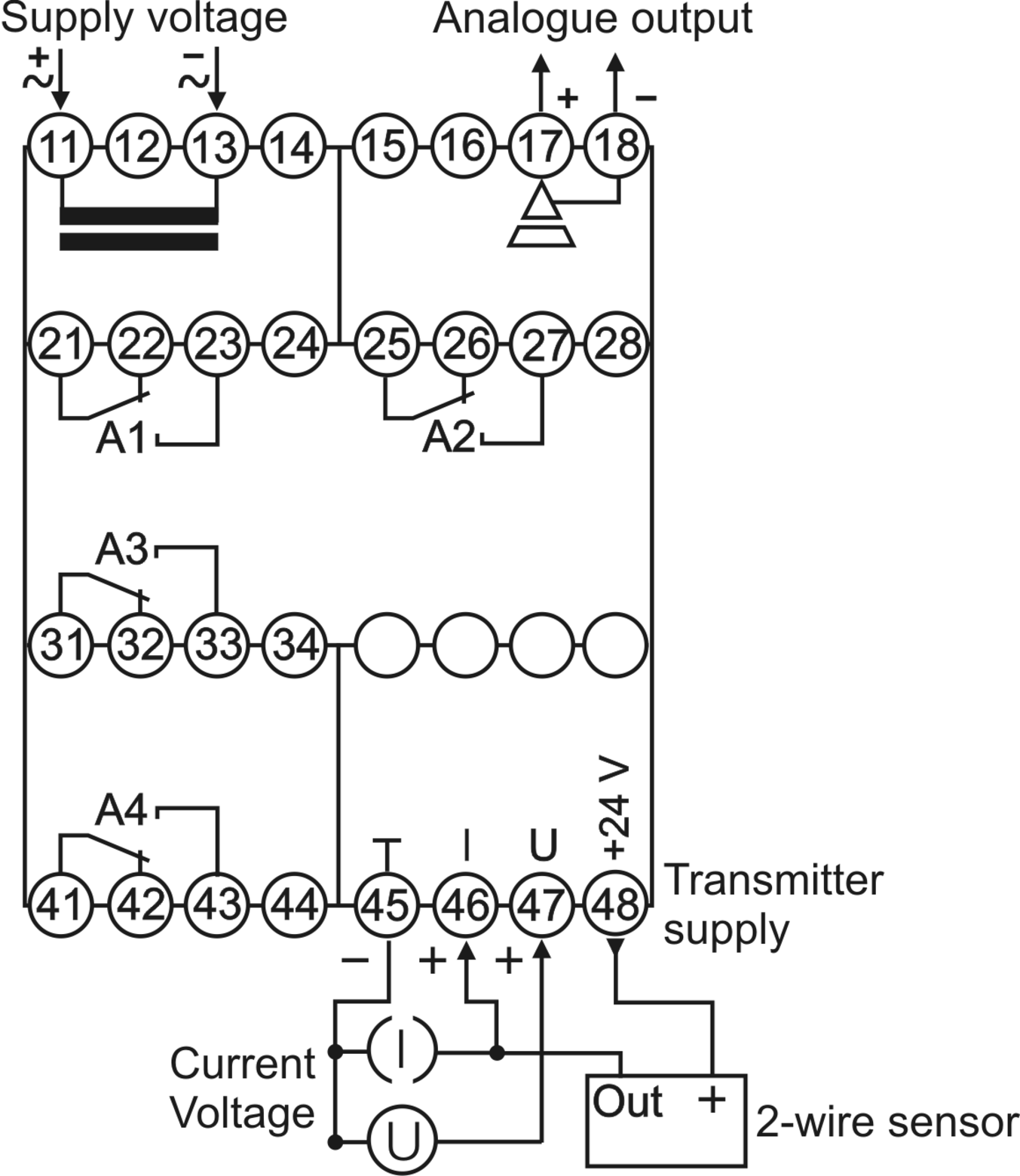

Für die direkte Feldintegration verfügt der MR50 über eine 24-V-DC-Messumformerspeisung mit bis zu 30 mA für schleifengespeiste Sensoren. Ein optionaler galvanisch getrennter Analogausgang liefert 0/4..20 mA oder 0/2..10 V DC, während die Leitungsbruchüberwachung im Fehlerfall ein definiertes Verhalten des Analog- und Alarmausgangs festlegen kann.
Das Gerät akzeptiert branchenübliche Eingangssignale von 0/4..20 mA und 0/2..10 V DC.

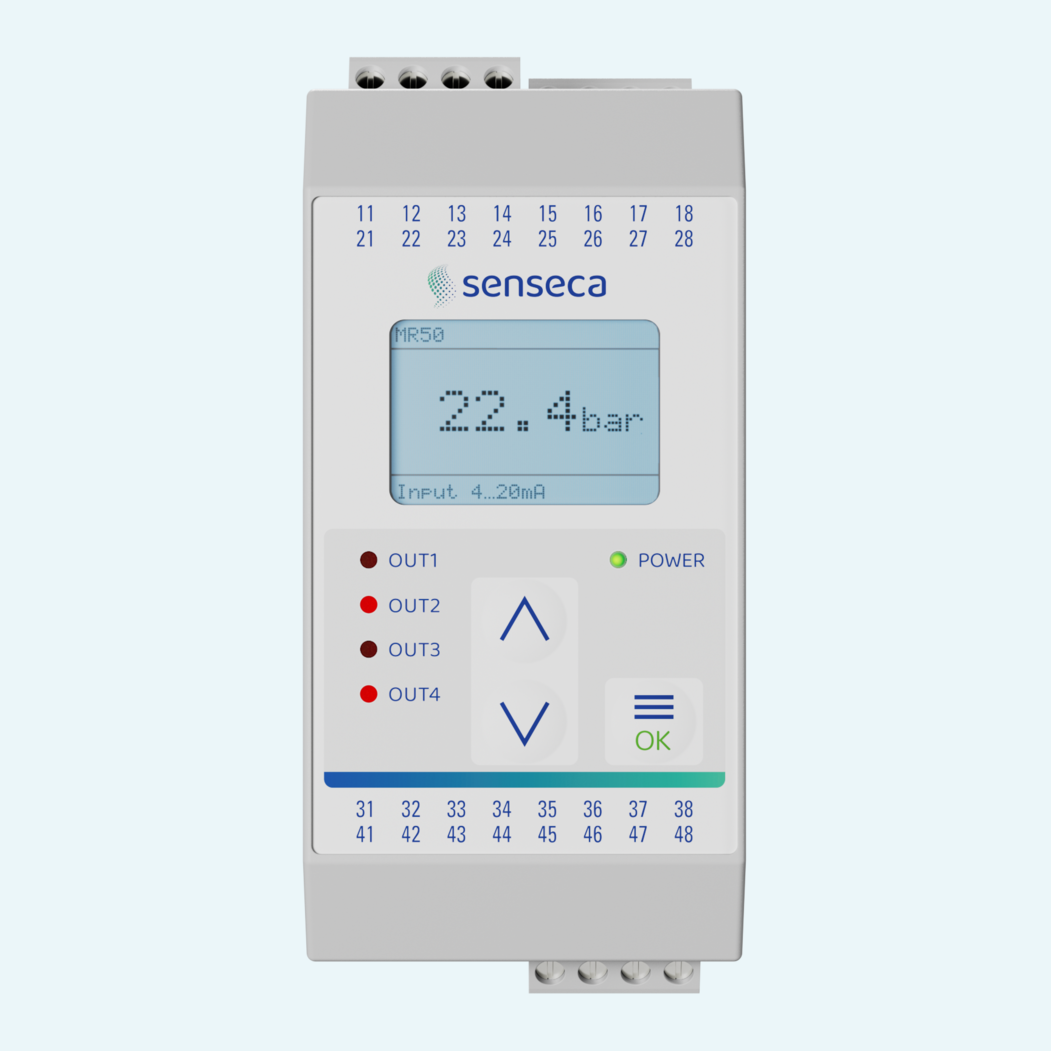

Der Messbereich und die angezeigte Einheit werden über die Fronttasten und das LCD-Menü konfiguriert.
Die Alarmausgänge A1 bis A4 können als Minimal- oder Maximal-Schaltfunktionen mit einstellbaren Verzögerungszeiten programmiert werden.
Minimal- und Maximalmesswerte werden im Hintergrund gespeichert und können über das Display ausgelesen werden.
Der galvanisch getrennte Analogausgang liefert 0/4..20 mA oder 0/2..10 V DC und wechselt automatisch je nach Bürdenimpedanz.

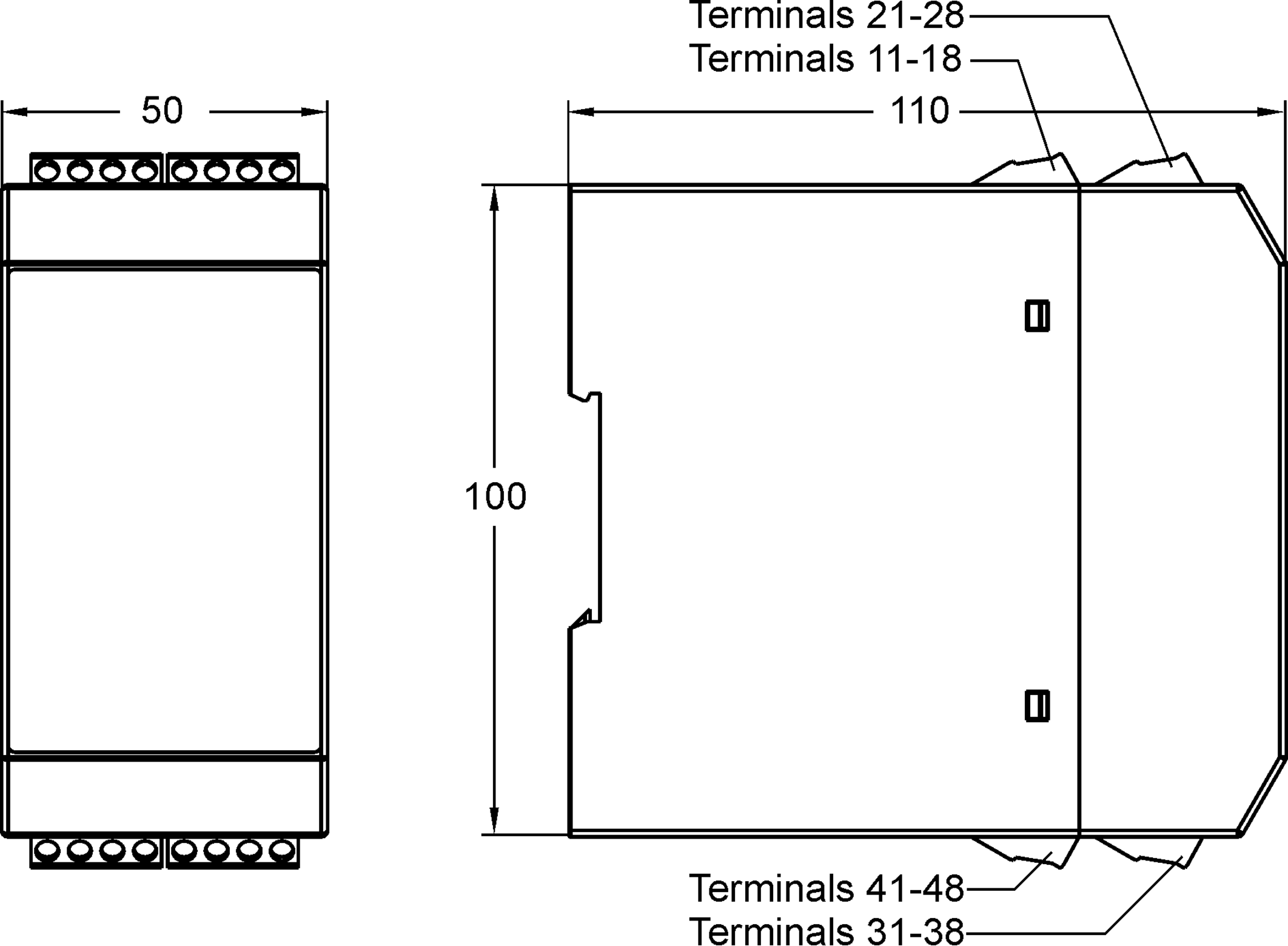

Das Gehäuse aus PA6.6 wird auf einer Hutschiene TH 35 montiert und verwendet Schraubklemmen für Leiter von 0,14 ... 2,5 mm².
