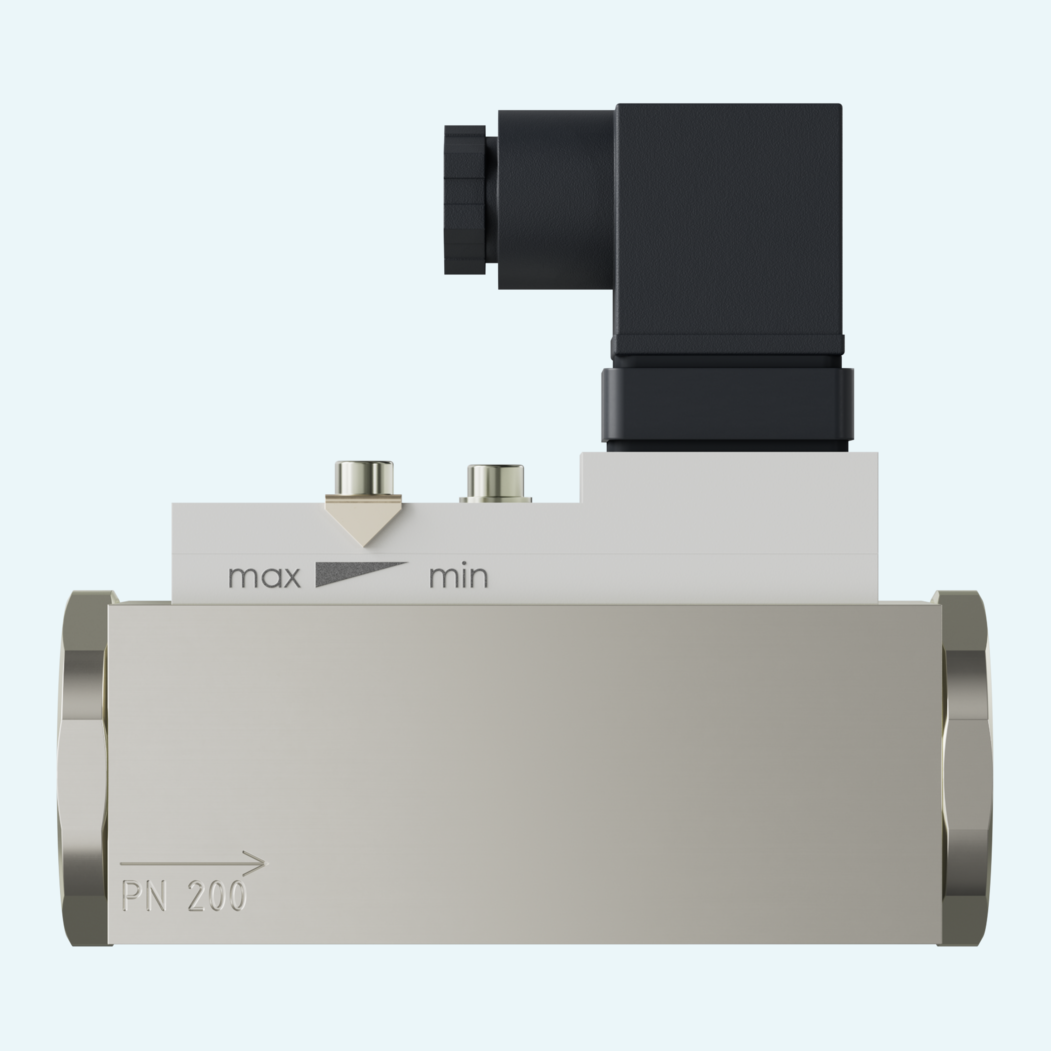

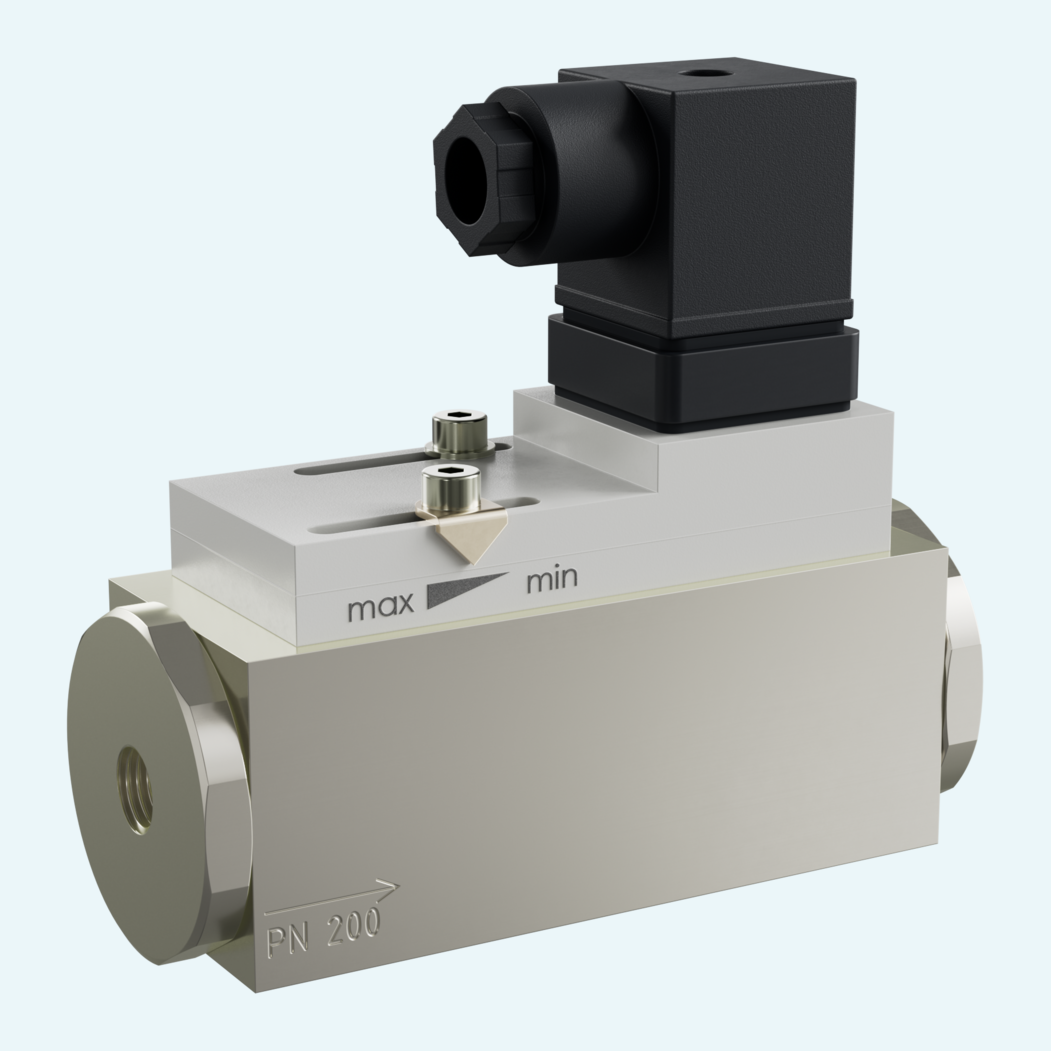

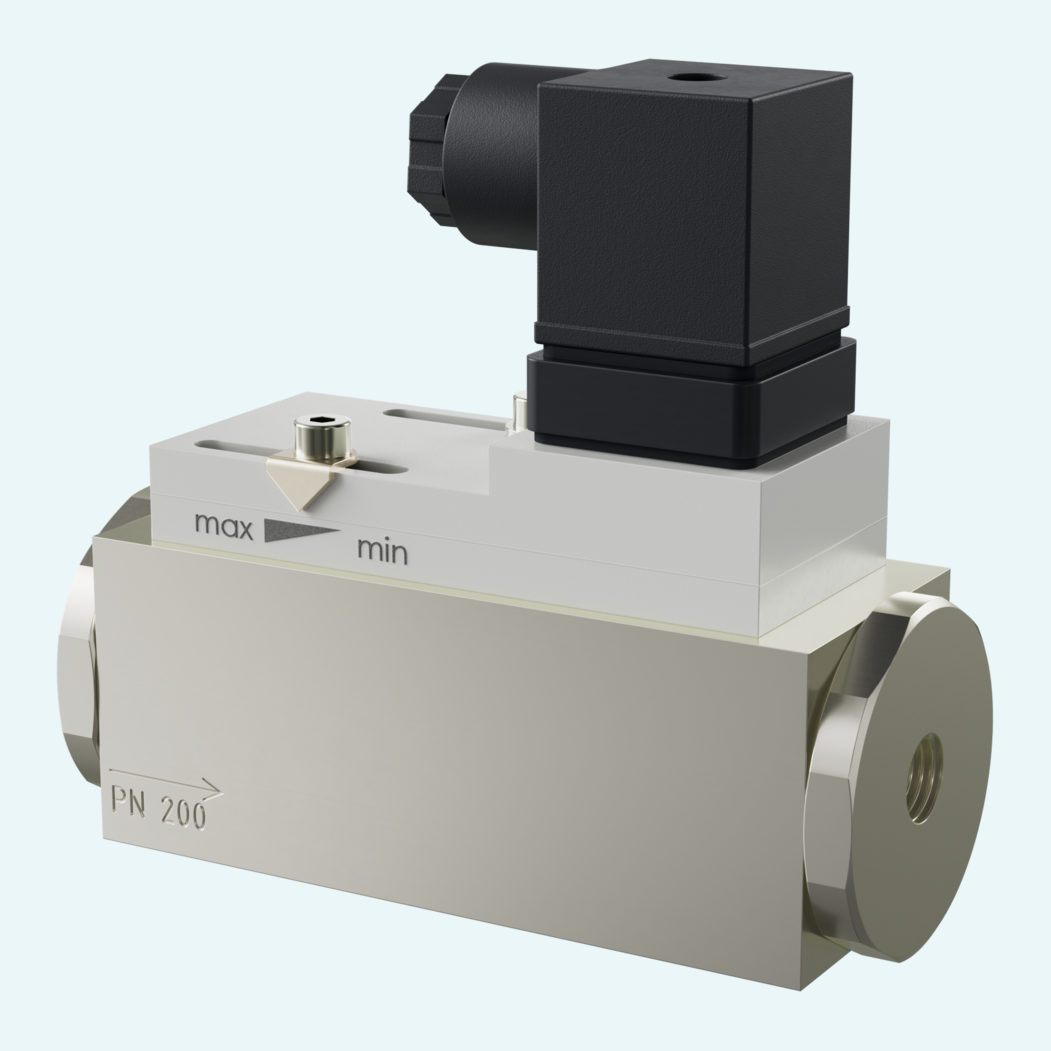

Nelle linee di processo in cui la portata deve essere monitorata senza elettronica superflua, un principio di commutazione meccanico garantisce un funzionamento chiaro e affidabile. L'MR1K utilizza un pistone supportato da molla con azionamento magnetico di un reed switch per fluidi liquidi o gassosi, con campi di commutazione H2O da 0,4...4 a 6...60 l/min.
Il corpo compatto è adatto a linee da DN 8 a DN 25 con filettature interne da G 1/4 a G 1. Le versioni in ottone e acciaio inossidabile consentono di selezionare il materiale a contatto con il fluido in base al mezzo, mentre l'indicazione meccanica opzionale offre agli operatori una visione locale del campo di portata.
La messa in servizio rimane pratica in loco. La testa di commutazione può essere regolata longitudinalmente per impostare il valore di commutazione, e le opzioni includono connessione M12x1, cavo da 2,5 m, spia di segnalazione nel connettore DIN 43650-A, una seconda testa di commutazione, pistone rinforzato, versione in ottone ad alta pressione PN 500 e indicazione di temperatura da 0...120 °C.
Un pistone supportato da molla si muove con il flusso del fluido e aziona magneticamente un reed switch. Il design è specifico per fluidi liquidi o gassosi.
La famiglia può essere fornita senza indicazione meccanica oppure con indicazione laterale O/O1 o indicazione frontale J, a seconda della configurazione selezionata.
La testa di commutazione può essere spostata longitudinalmente per impostare il valore di commutazione. Una volta raggiunto il valore di commutazione, l'unità di commutazione viene fissata con viti di fissaggio.
Le opzioni disponibili includono un connettore DIN 43650-A con spia di segnalazione rossa o rosso/verde, un connettore rotondo M12x1 o un cavo da 2,5 m con pressacavo.
La posizione di installazione standard prevede un flusso orizzontale da sinistra. Sono possibili altre posizioni di montaggio, ma queste influiscono sul punto di commutazione o sul campo di commutazione.
Le opzioni disponibili includono campi speciali, scale speciali, un'indicazione di temperatura 0...120 °C e un pistone rinforzato.
