I dati sulla presenza di insolazione sono essenziali per l'osservazione meteorologica, gli studi sulle colture, il controllo delle prestazioni fotovoltaiche e l'automazione degli edifici. Questo sensore di durata dell'insolazione misura lo stato e la durata dell'insolazione secondo la definizione OMM, secondo cui la radiazione solare diretta supera i 120 W/m2.
Una matrice di 16 fotodiodi misura la radiazione diretta (SRD) da 0…2000 W/m2 e determina la durata dell'insolazione con una risoluzione di 1 s. La geometria evita parti meccaniche in movimento, garantendo un funzionamento affidabile a lungo termine senza regolazioni stagionali del posizionamento. Può inoltre fornire dati SRD come alternativa più economica a un piroeliometro, che richiede un inseguitore solare.
Il sensore è costruito per condizioni meteorologiche variabili. Il grado di protezione IP66, un elemento riscaldante anticondensa e un riscaldamento antigelo opzionale contribuiscono a proteggere la superficie in vetro da condensa, ghiaccio e neve. Le opzioni di uscita includono RS485 Modbus-RTU, SDI-12, contatto galvanicamente isolato, uscita analogica 0…1 V e uscita digitale in tensione 0…1 V, a seconda del modello.
Sedici fotodiodi al silicio sono disposti in modo che almeno un sensore riceva luce solare diretta quando è presente il sole.
Il sensore rileva lo stato e la durata dell'insolazione con una risoluzione di 1 s in base alla soglia di 120 W/m2.
I fotodiodi non direttamente illuminati misurano la luce diffusa, che viene sottratta per calcolare la radiazione diretta.
I modelli offrono RS485 Modbus-RTU con contatto, RS485 con uscita analogica e digitale in tensione, oppure SDI-12 con uscita a contatto.
Un elemento riscaldante alimentato separatamente e galvanicamente isolato previene la formazione di condensa sulla superficie in vetro.

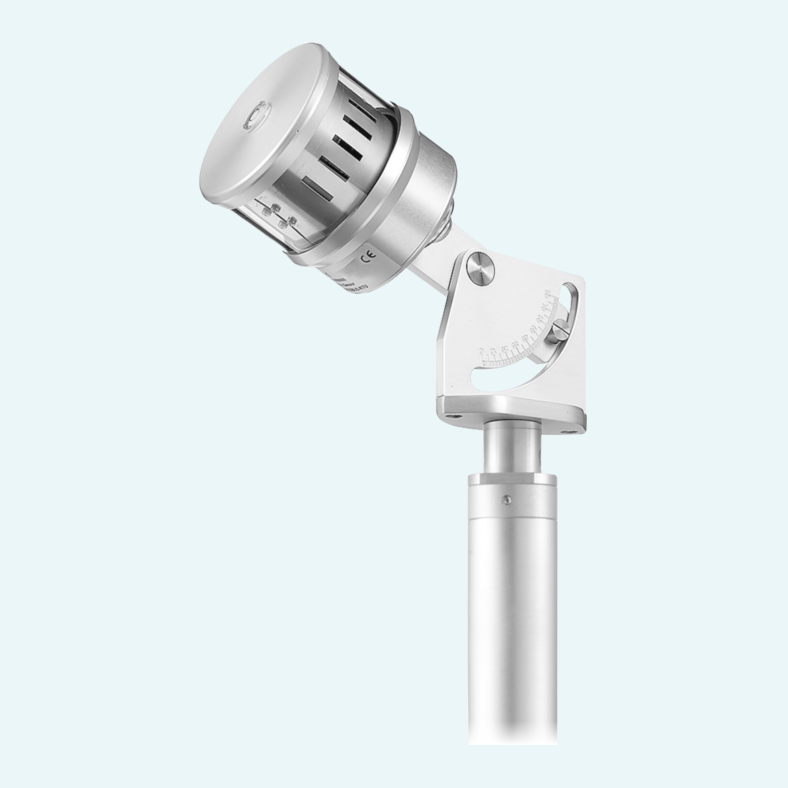

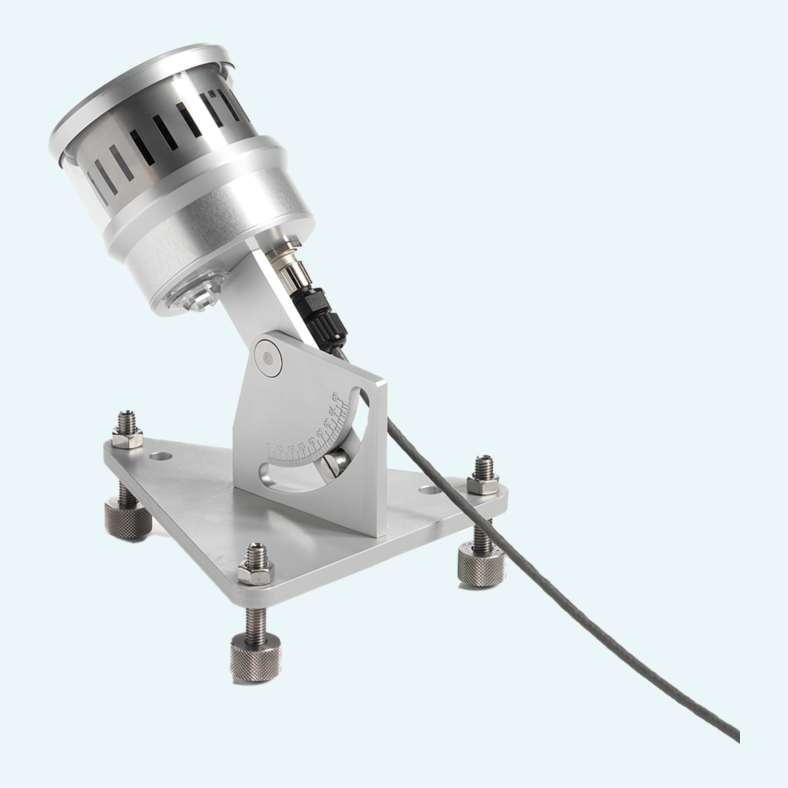

Il supporto opzionale a base o per palo Ø 40 mm consente una regolazione fino a 80° per adattarsi alla latitudine del sito di installazione.
Codice: LPSD18. [1]
Esempio: LPSD18.1R
[1] Opzione
1 = Uscite RS485 e a contatto
1R = Uscita RS485 e a contatto, con riscaldamento
2 = Uscite RS485, analogiche e digitali
2R = Uscite RS485, analogiche e digitali, con riscaldamento
3 = Uscite SDI-12 e a contatto
3R = Uscite SDI-12 e a contatto, con riscaldamento
