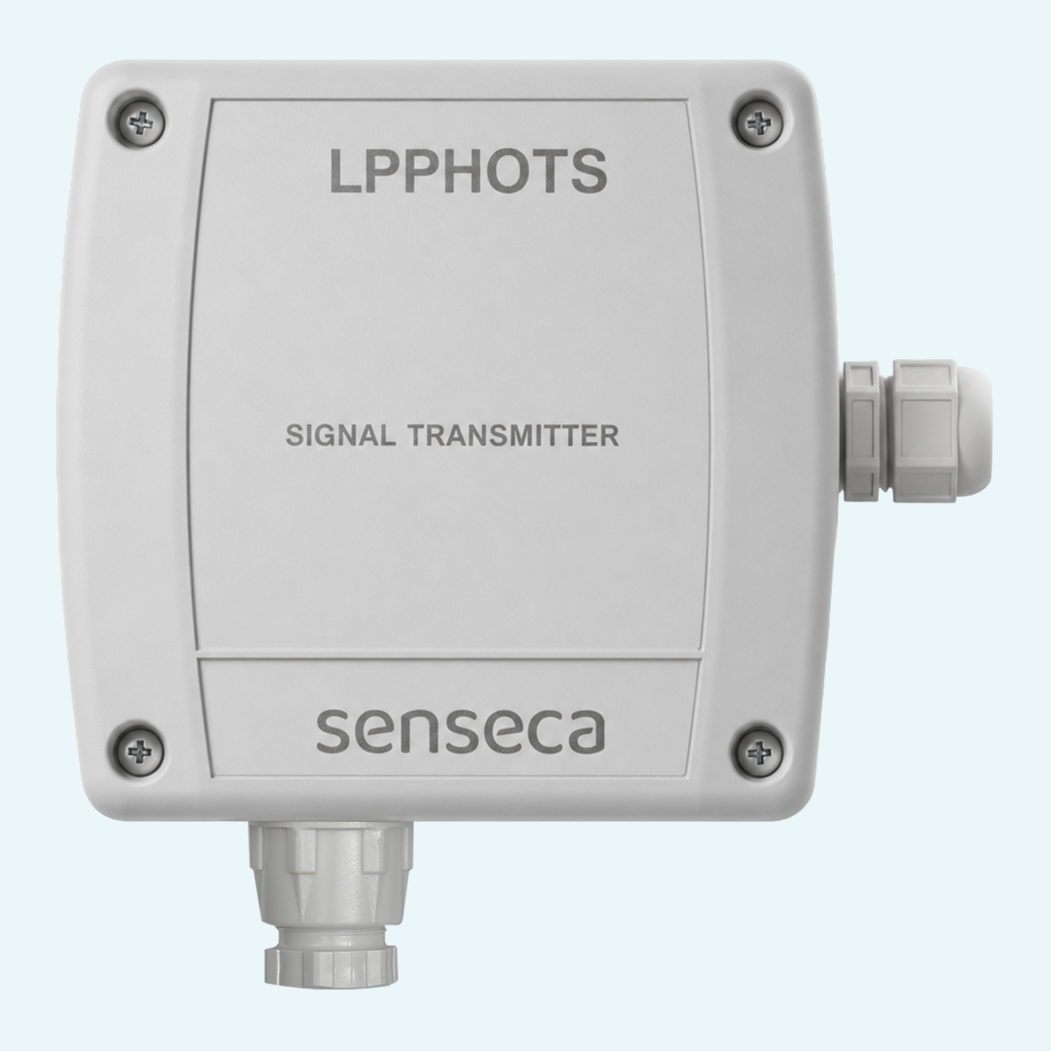

Le sonde fotometriche esistenti possono diventare parte di una rete di monitoraggio digitale senza modificare il principio di misura. LPPHOTS converte il segnale analogico in mV proveniente dalle sonde di illuminamento LPPHOT in un segnale digitale RS485 con protocollo Modbus-RTU, supportando una trasmissione affidabile verso PLC, datalogger o sistemi di acquisizione.

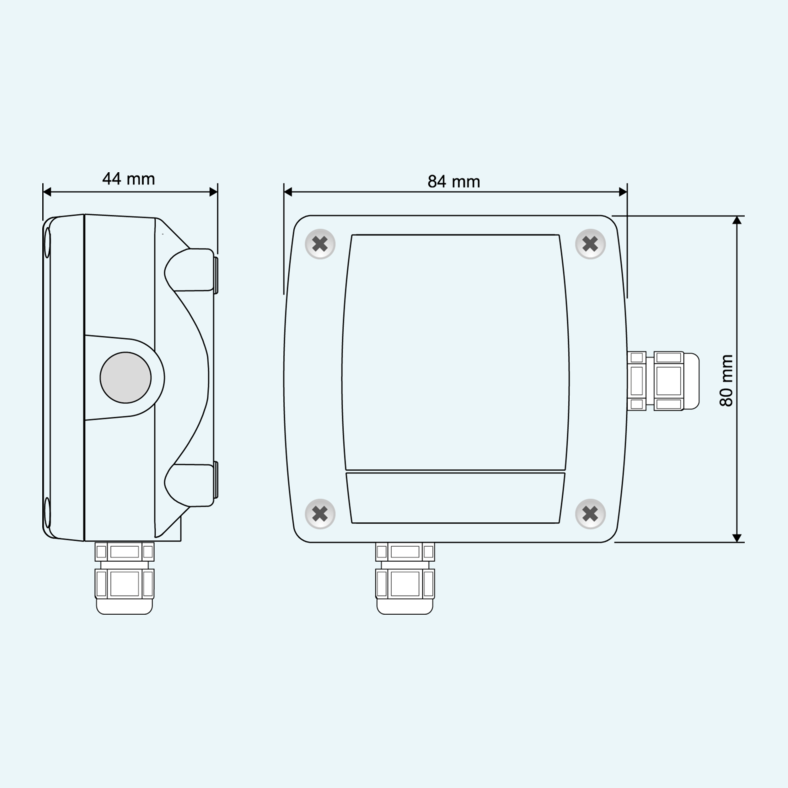

Il trasmettitore è progettato per il montaggio a parete e l'installazione sul campo. I morsetti a vite sotto il coperchio superiore semplificano il collegamento dell'alimentazione, dell'RS485 e dell'ingresso della sonda in mV, mentre l'involucro IP66 ne consente l'utilizzo in ambienti di installazione gravosi. Il campo di misura con le sonde LPPHOT è 0…150.000 lux, con una risoluzione di 10 lux.
La messa in servizio è semplice grazie ai parametri RS485 configurabili. L'indirizzo, il baud rate, la modalità di trasmissione e la modalità di ricezione possono essere impostati prima del collegamento alla rete Modbus. Se la sonda collegata viene sostituita, la sua sensibilità può essere inserita in µV/klux, mantenendo il trasmettitore allineato alla calibrazione individuale della sonda di illuminamento.
Il trasmettitore fornisce un'uscita RS485 non isolata con protocollo Modbus-RTU per la trasmissione dei dati di illuminamento.
LPPHOTS accetta il segnale analogico in mV generato dalle sonde di illuminamento LPPHOT tramite morsetti a vite dedicati.
I registri di ingresso Modbus forniscono l'illuminamento in lux/10, il registro di stato, l'illuminamento medio delle ultime 4 misure e il valore del segnale di ingresso in µV.
L'indirizzo RS485, il baud rate, la modalità di trasmissione e la modalità di ricezione possono essere configurati tramite comandi seriali.

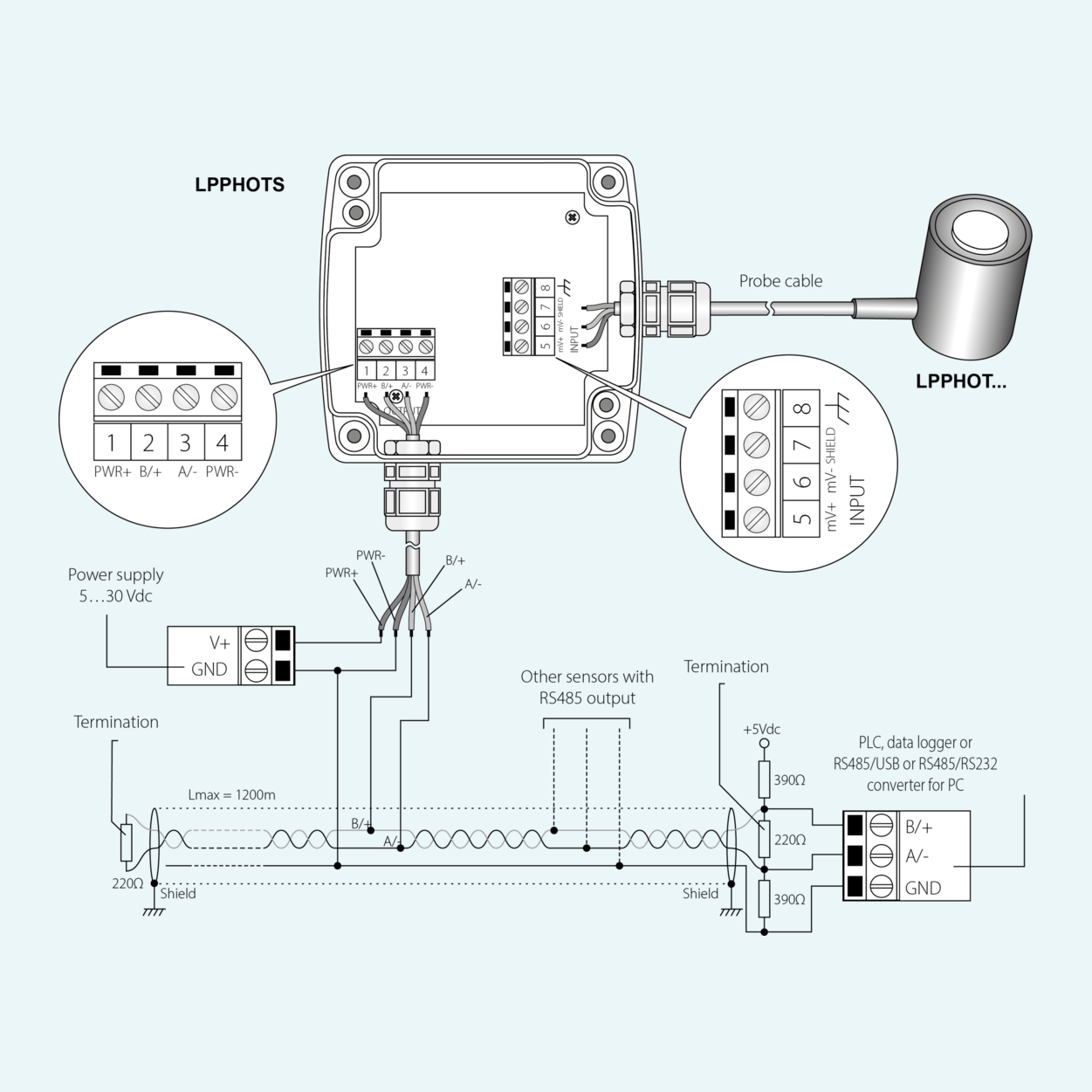

I dispositivi RS485 sono collegati tramite un cavo schermato a coppia intrecciata per i segnali e un terzo filo per la terra, con terminazioni a entrambe le estremità di ogni segmento.
Il trasmettitore è specificato per l'uso con le sonde di illuminamento LPPHOT01, LPPHOT02 e LPPHOT03.
