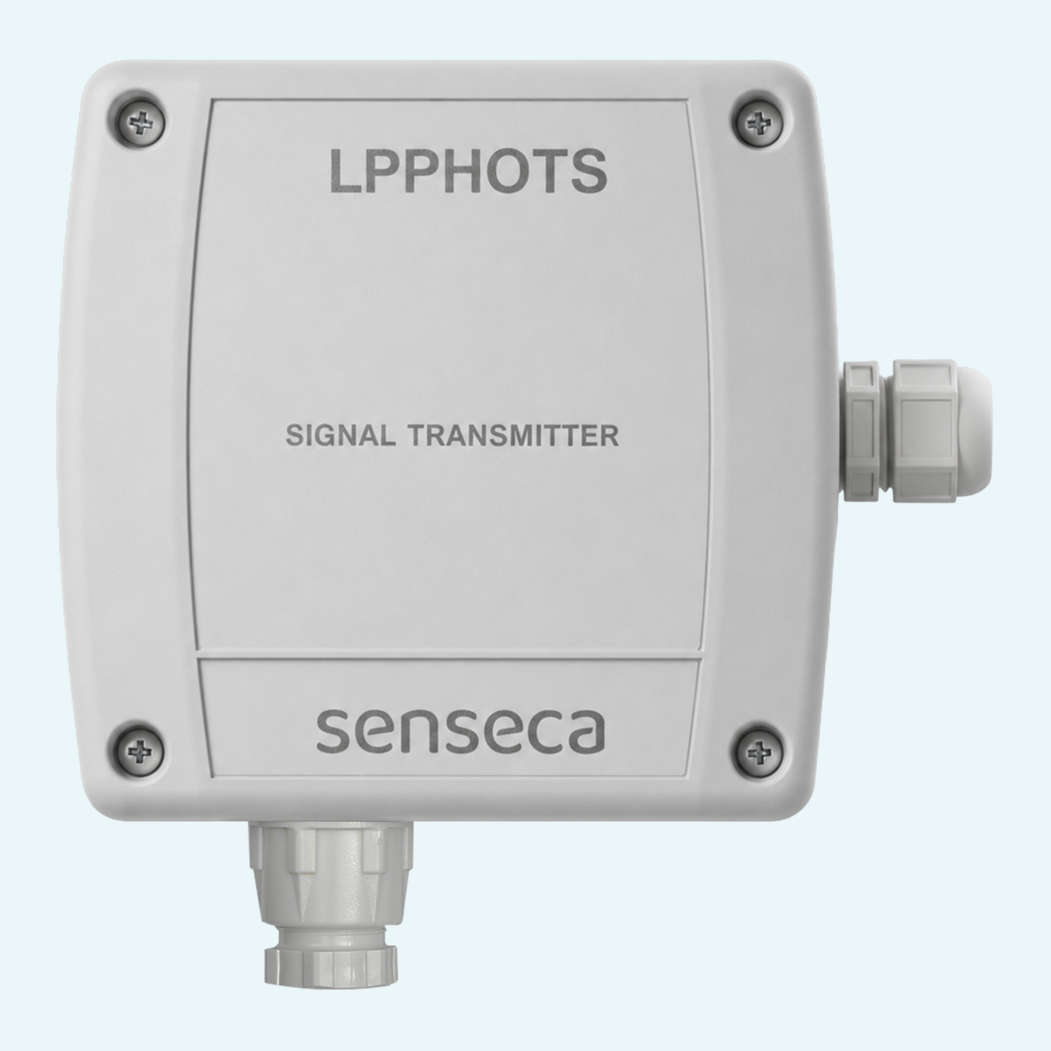

Bestehende photometrische Sonden können ohne Änderung des Messprinzips Teil eines digitalen Überwachungsnetzwerks werden. LPPHOTS wandelt das mV-Analogsignal der LPPHOT-Beleuchtungsstärkesonden in ein digitales RS485-Signal mit Modbus-RTU-Protokoll um und unterstützt so die zuverlässige Übertragung an SPS, Datenlogger oder Erfassungssysteme.

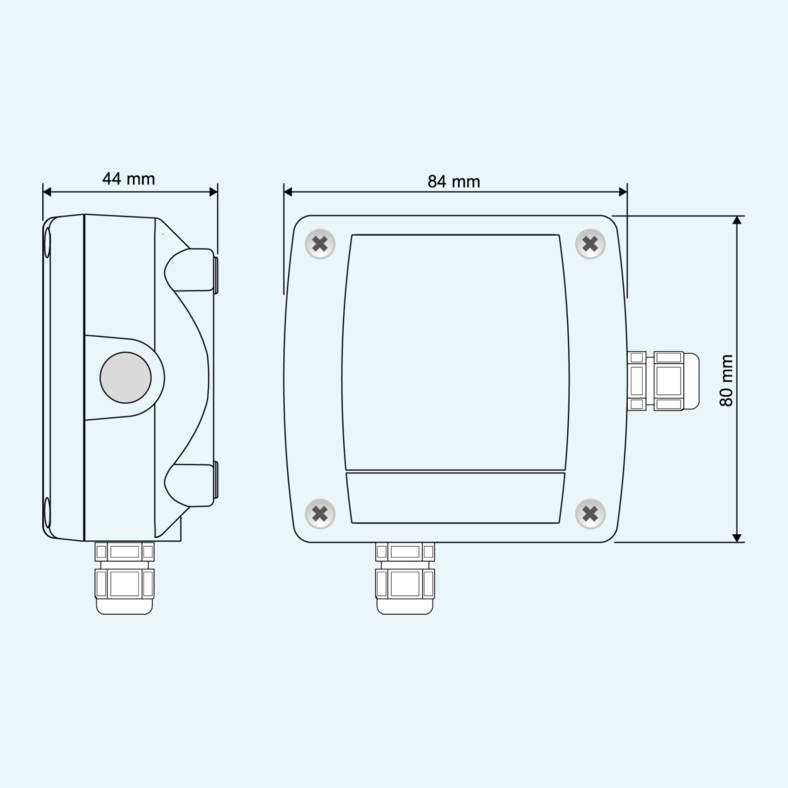

Der Messumformer ist für die Wandmontage und die Feldinstallation ausgelegt. Schraubklemmen unter dem oberen Deckel vereinfachen den Anschluss von Spannungsversorgung, RS485 und dem mV-Sondeneingang, während das IP66-Gehäuse den Einsatz in anspruchsvollen Installationsumgebungen unterstützt. Der Messbereich mit LPPHOT-Sonden beträgt 0…150.000 Lux bei einer Auflösung von 10 Lux.
Die Inbetriebnahme erfolgt einfach über konfigurierbare RS485-Parameter. Adresse, Baudrate, Sende- und Empfangsmodus können vor dem Anschluss an das Modbus-Netzwerk eingestellt werden. Wird die angeschlossene Sonde ausgetauscht, kann deren Empfindlichkeit in µV/klux eingegeben werden, sodass der Messumformer auf die individuelle Kalibrierung der Beleuchtungsstärkesonde abgestimmt bleibt.
Der Messumformer verfügt über einen nicht-isolierten RS485-Ausgang mit Modbus-RTU-Protokoll zur Übertragung der Beleuchtungsstärkedaten.
LPPHOTS nimmt das von den LPPHOT-Beleuchtungsstärkesonden erzeugte mV-Analogsignal über dedizierte Schraubklemmen entgegen.
Die Modbus-Eingangsregister liefern die Beleuchtungsstärke in Lux/10, ein Statusregister, die mittlere Beleuchtungsstärke der letzten 4 Messungen sowie den Eingangssignalwert in µV.
RS485-Adresse, Baudrate, Sende- und Empfangsmodus können über serielle Befehle konfiguriert werden.

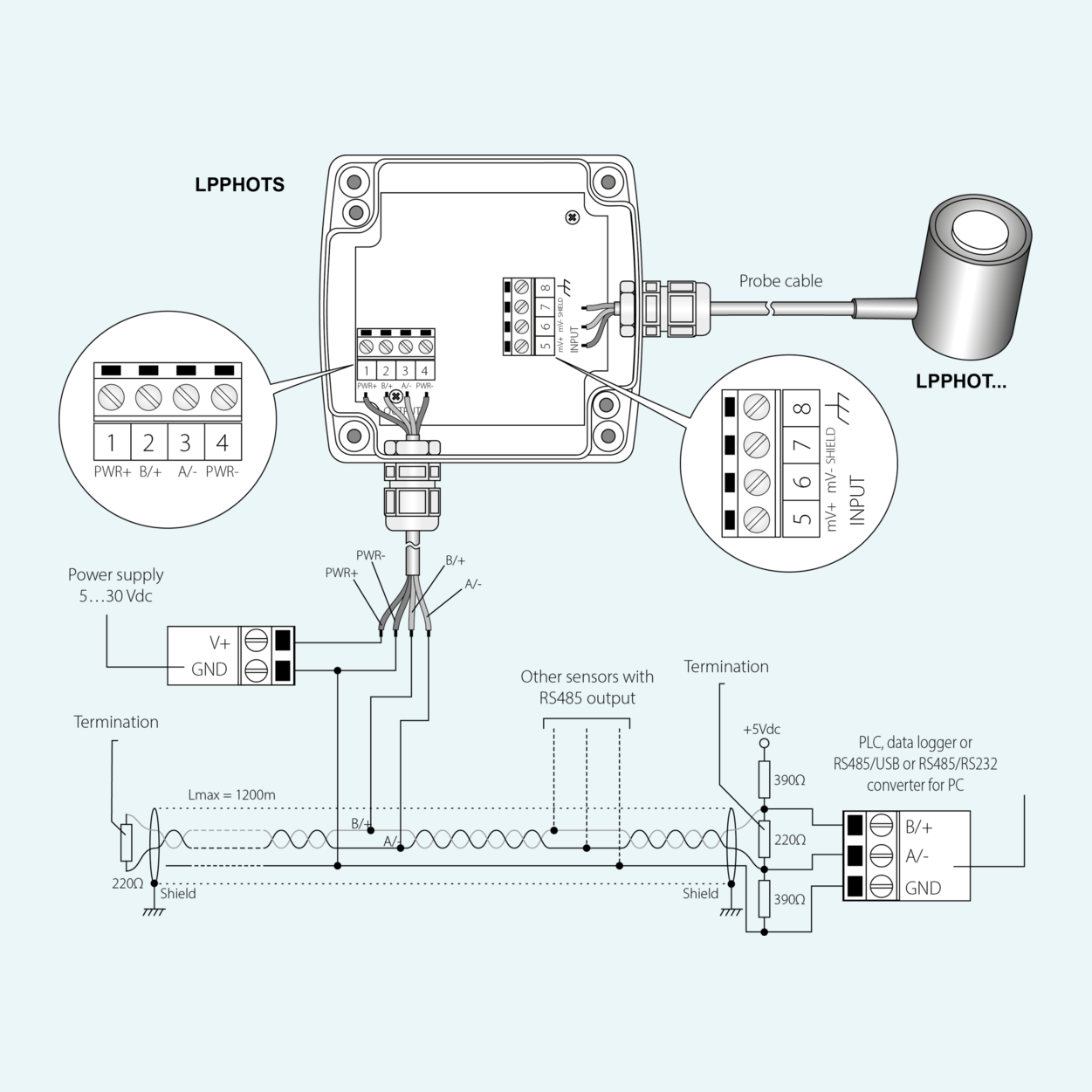

RS485-Geräte werden über ein verdrilltes, geschirmtes Adernpaar für die Signale und eine dritte Ader für die Erdung angeschlossen, mit Abschlusswiderständen an beiden Enden jedes Segments.
Der Messumformer ist für den Einsatz mit den Beleuchtungsstärkesonden LPPHOT01, LPPHOT02 und LPPHOT03 spezifiziert.
