La misurazione della luce esterna richiede una sonda che segua la percezione visiva e mantenga letture stabili al variare delle condizioni del cielo. LPPHOT03 misura l'illuminamento in lux con una risposta spettrale adattata alla curva fotopica standard V(λ), rendendola adatta al monitoraggio fotometrico dove i livelli di luce diurna o artificiale devono essere quantificati.

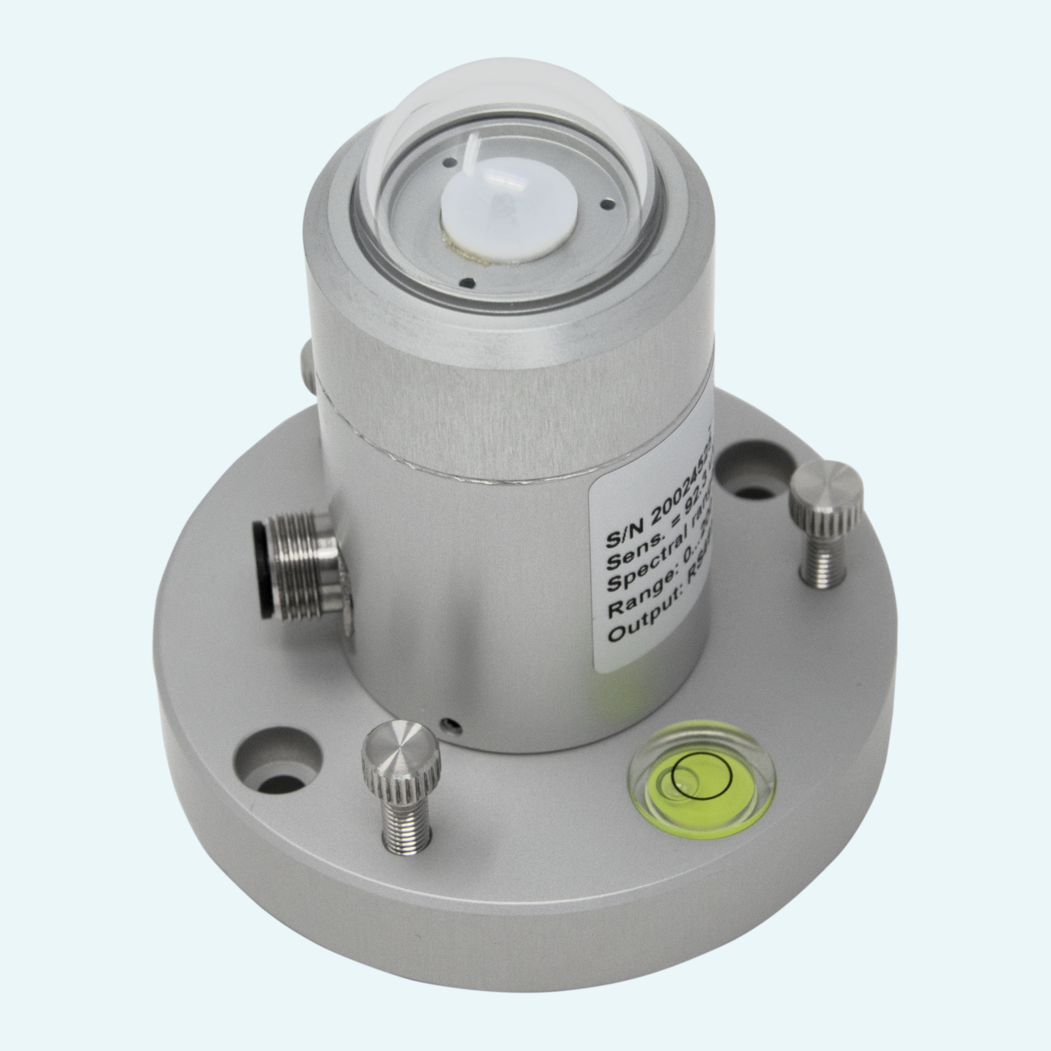

Ogni sonda è calibrata individualmente, con il fattore di calibrazione indicato sull'involucro per le versioni in mV. Il diffusore fornisce la correzione del coseno, mentre la cupola di protezione supporta le letture in esterno. Le versioni BL aggiungono una base con dispositivo di livellamento per aiutare a posizionare correttamente la superficie sensibile.
L'integrazione di sistema è disponibile dalla semplice misurazione passiva all'acquisizione in rete. Le versioni standard LPPHOT03 forniscono un'uscita mV/klux senza alimentazione. Le versioni BLAC e BLAV offrono uscite normalizzate 4…20 mA o 0…10 Vdc scalate 0…150 klux, mentre LPPHOT03BLS fornisce un'uscita RS485 Modbus-RTU su 0…200 klux.
La sonda misura l'illuminamento in lux, definito come il flusso luminoso che attraversa una superficie diviso per l'area della superficie.
Le versioni in mV non richiedono alimentazione. La fotocorrente generata dal fotodiodo viene convertita in una differenza di potenziale letta da un voltmetro.
LPPHOT03BLAC fornisce un'uscita in corrente 4…20 mA e LPPHOT03BLAV fornisce un'uscita in tensione 0…10 Vdc, entrambe scalate da 0 a 150 klux.
LPPHOT03BLS fornisce un'uscita RS485 Modbus-RTU con campo basso selezionabile 0…20.000 lux o campo alto 0…200.000 lux.
La taratura viene eseguita per confronto con un luxmetro di riferimento tarato da un Laboratorio Metrologico Primario.
Le versioni utilizzano connettori M12, con cavi a 4 poli per le uscite in mV e analogiche e cavi a 8 poli per le versioni RS485 Modbus-RTU.
Codice: LPPHOT03 [1]
Esempio: LPPHOT03BLAV
[1] Opzione
Vuoto = Uscita µV/(µW/cm²)
BL = Uscita µV/(µW/cm²), base con dispositivo di livellamento
BLAC = Base con dispositivo di livellamento, uscita 4...20 mA
BLAV = Base con dispositivo di livellamento, uscita 0...10 V
BLS = Uscita RS485 MODBUS-RTU, base con dispositivo di livellamento
