Für die Messung von Außenlicht ist eine Sonde erforderlich, die der visuellen Wahrnehmung folgt und auch bei wechselnden Himmelsbedingungen stabile Messwerte liefert. Der LPPHOT03 misst die Beleuchtungsstärke in Lux mit einer spektralen Empfindlichkeit, die der standardisierten photopischen Kurve V(λ) entspricht, und eignet sich damit für das photometrische Monitoring, bei dem Tageslicht- oder Kunstlichtniveaus quantifiziert werden müssen.

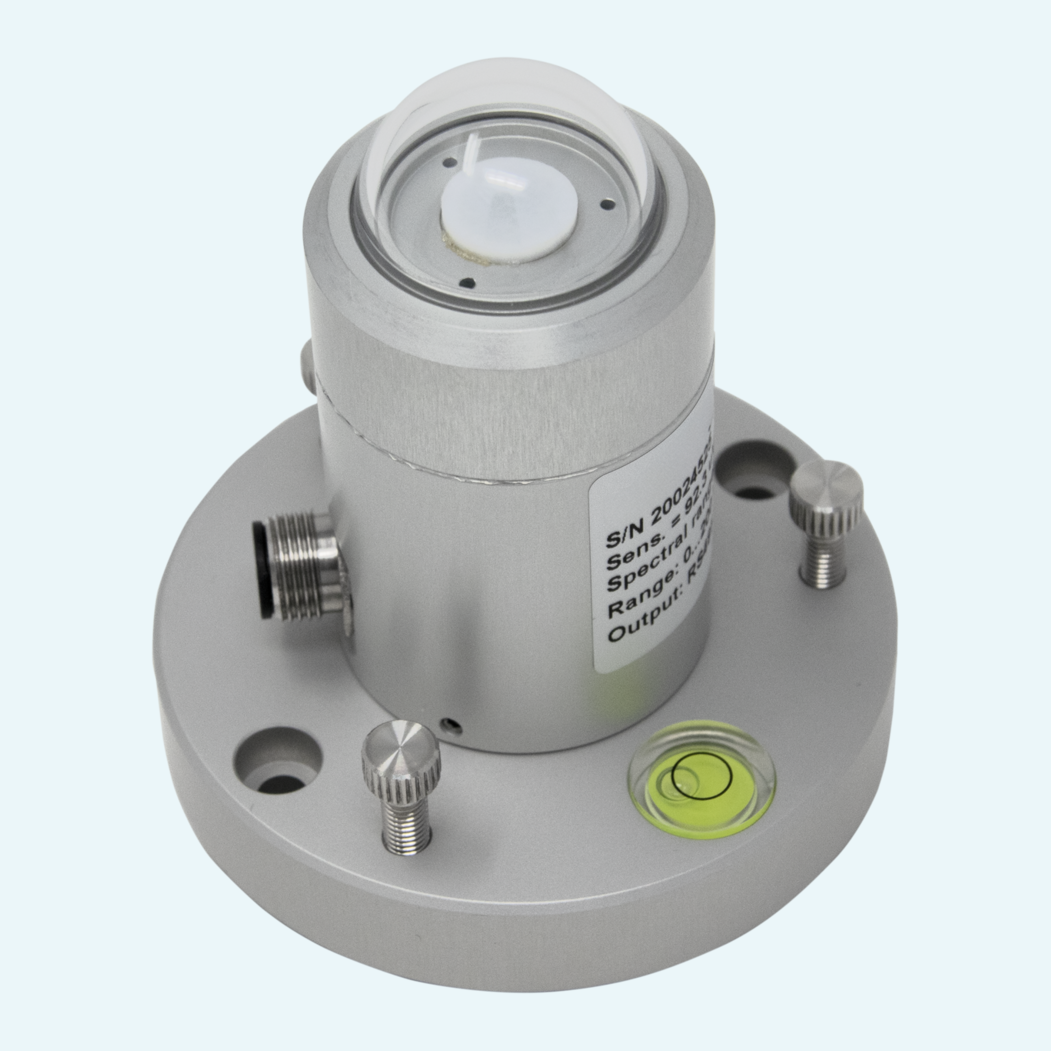

Jede Sonde wird einzeln kalibriert, wobei der Kalibrierfaktor bei mV-Versionen auf dem Gehäuse angegeben ist. Der Diffusor sorgt für die Kosinuskorrektur, während die Schutzkuppel Messungen im Außenbereich unterstützt. Die BL-Versionen verfügen zusätzlich über einen Sockel mit Nivelliervorrichtung, um die Messfläche korrekt auszurichten.
Die Systemintegration reicht von einfacher passiver Messung bis zur vernetzten Datenerfassung. Standardversionen des LPPHOT03 liefern einen mV/klux-Ausgang ohne Spannungsversorgung. Die Versionen BLAC und BLAV bieten normierte Ausgänge von 4…20 mA oder 0…10 Vdc, skaliert auf 0…150 klux, während der LPPHOT03BLS einen RS485-Modbus-RTU-Ausgang über 0…200 klux liefert.
Die Sonde misst die Beleuchtungsstärke in Lux, definiert als der durch eine Fläche hindurchtretende Lichtstrom geteilt durch die Flächengröße.
mV-Versionen benötigen keine Spannungsversorgung. Der Photostrom der Photodiode wird in eine Potenzialdifferenz umgewandelt, die von einem Voltmeter erfasst wird.
LPPHOT03BLAC liefert einen 4…20-mA-Ausgang und LPPHOT03BLAV einen 0…10-Vdc-Ausgang, beide skaliert von 0 bis 150 klux.
LPPHOT03BLS liefert einen RS485-Modbus-RTU-Ausgang mit wählbarem Niedrigbereich von 0…20.000 lux oder Hochbereich von 0…200.000 lux.
Die Kalibrierung erfolgt durch Vergleich mit einem Referenz-Luxmeter, das von einem primären metrologischen Labor kalibriert wurde.
Die Versionen verwenden M12-Steckverbinder, mit 4-poligen Kabeln für mV- und Analogausgänge und 8-poligen Kabeln für RS485-Modbus-RTU-Versionen.
Code: LPPHOT03 [1]
Beispiel: LPPHOT03BLAV
[1] Option
Leer = Ausgang µV/(µW/cm²)
BL = Ausgang µV/(µW/cm²), Basis mit Nivelliervorrichtung
BLAC = Basis mit Nivelliervorrichtung, Ausgang 4...20 mA
BLAV = Basis mit Nivelliervorrichtung, Ausgang 0...10 V
BLS = RS485 MODBUS-RTU-Ausgang, Basis mit Nivelliervorrichtung
