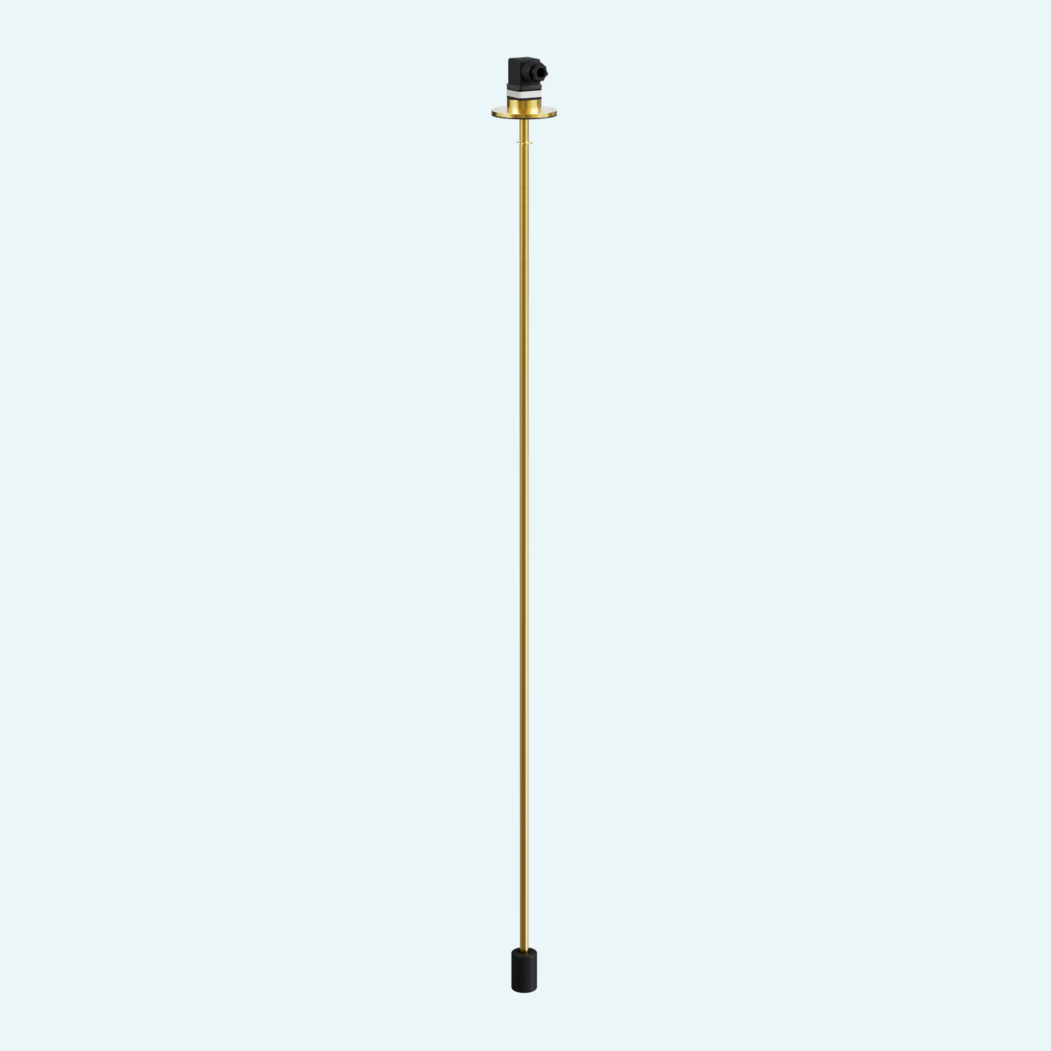

La misurazione continua del livello dei liquidi diventa più semplice da integrare quando il sensore può adattarsi alla geometria del serbatoio, al tipo di uscita e al metodo di installazione. Questa famiglia utilizza un galleggiante magnetico che si sposta lungo l'asta di misura per azionare gradualmente una catena di resistenze e contatti reed, fornendo un segnale di livello continuo con risoluzione selezionabile di 5, 10 o 20 mm.
La progettazione è orientata a un funzionamento affidabile con un'usura meccanica limitata. Il galleggiante è l'unico elemento in movimento, il che garantisce un elevato grado di affidabilità nelle applicazioni di livello dei liquidi. Sono disponibili versioni fino a 6 m di lunghezza, con una pressione di esercizio massima di 20 Bar, una temperatura di esercizio standard fino a 105°C ed esecuzioni fino a 120°C su richiesta.
Le opzioni di uscita supportano diverse configurazioni di controllo e monitoraggio, incluso il segnale potenziometrico, l'uscita analogica 4-20mA, l'uscita analogica 0-5 / 0-10V e l'uscita (0)4-20mA con display digitale. Il grado di protezione (IP) minimo è IP65, con varianti a pressacavo e a connettore disponibili per le diverse connessioni elettriche.
Il sensore utilizza un galleggiante magnetico per azionare gradualmente una catena di resistenze e contatti reed posizionati all'interno dell'asta di guida.

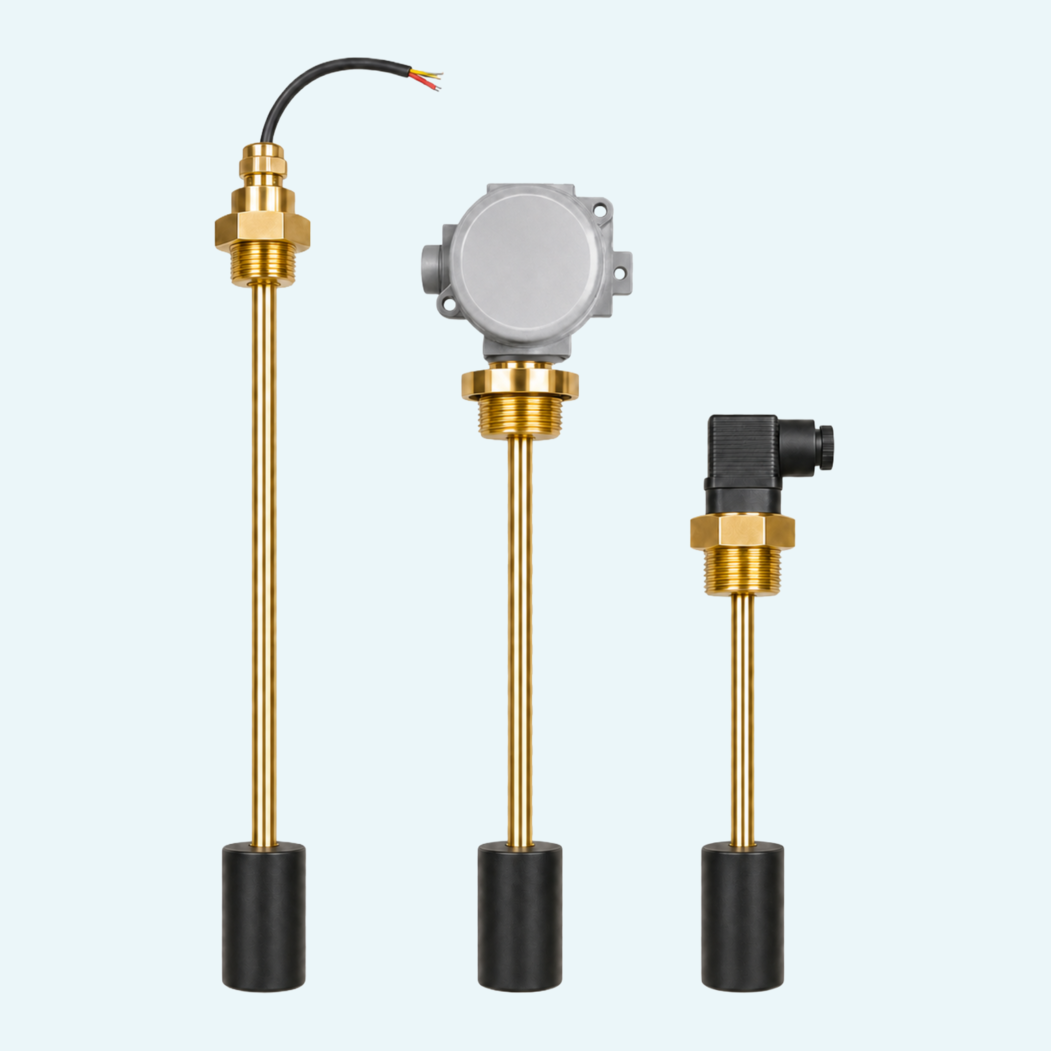

La famiglia comprende le versioni LC con uscita potenziometrica, LCT con uscita analogica 4-20mA e LCTV con uscita analogica 0-5 / 0-10V.
Le opzioni di uscita elettrica includono connettore DIN 43650 IP65, connettore M12x1, pressacavo in ottone IP68 e pressacavo in poliammide IP67, a seconda del tipo di sensore.
Sono disponibili connessioni di processo filettate e flangiate, incluse le opzioni con filettatura G parallela UNI 228/1, conica UNI 7/1 e conica NPT.
Solo per il tipo LC, su richiesta è possibile installare un sensore di temperatura sul fondo dell'asta, con opzioni PT100, PT1000, PTC o NTC.
Su richiesta è disponibile un tubo di smorzamento, con opzioni in alluminio e ottone, a seconda della connessione di processo selezionata.
