La misura di portata nei circuiti idraulici e di lubrificazione deve spesso far fronte a oli e viscosità variabili. Questa famiglia di trasmettitori è progettata per oli e altri fluidi viscosi da 30 ... 330 mm²/s, con campi di misura stabilizzati in viscosità da 0,5 ... 8 a 12 ... 60 l/min. Il principio ad area variabile con supporto a molla funziona senza necessità di tratti rettilinei in ingresso o in uscita, contribuendo a semplificare l'installazione in tubazioni compatte.

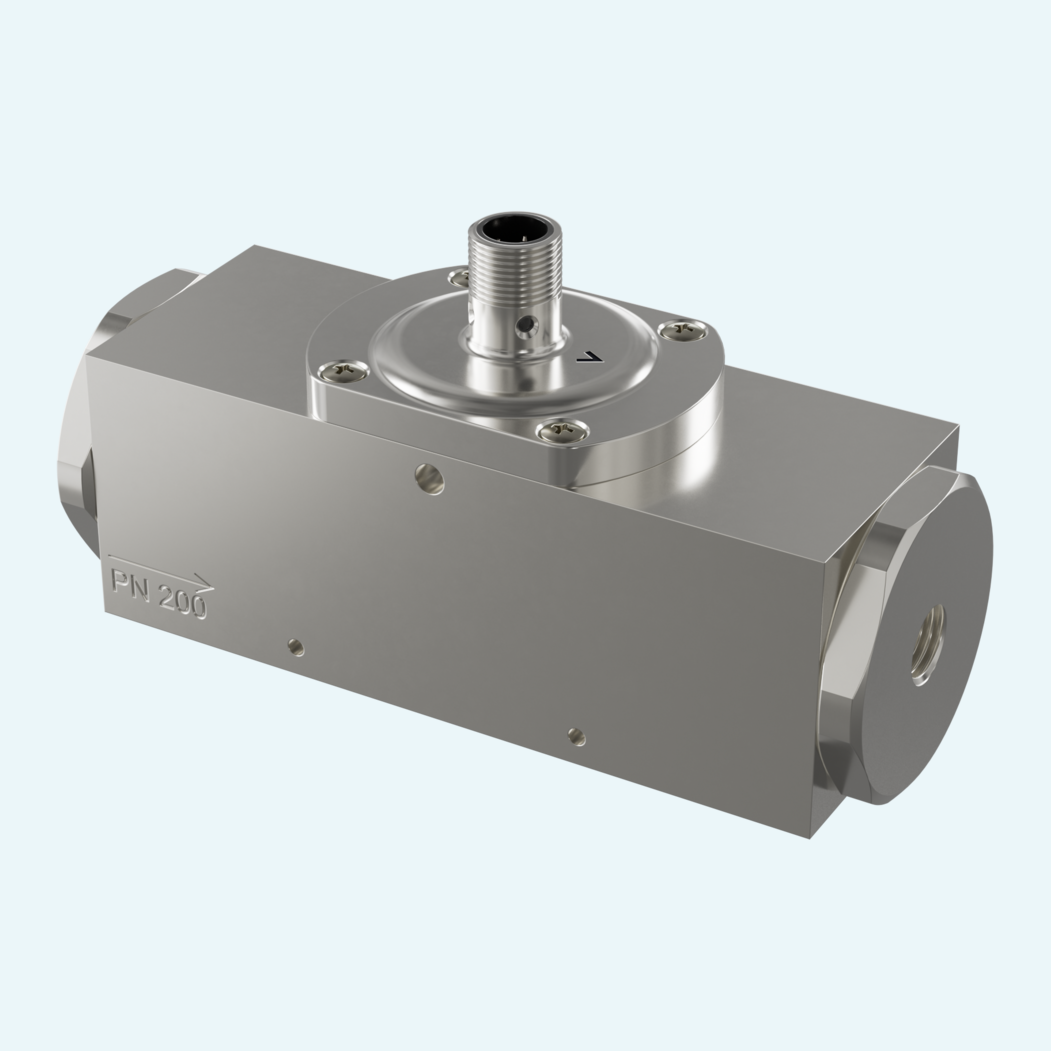

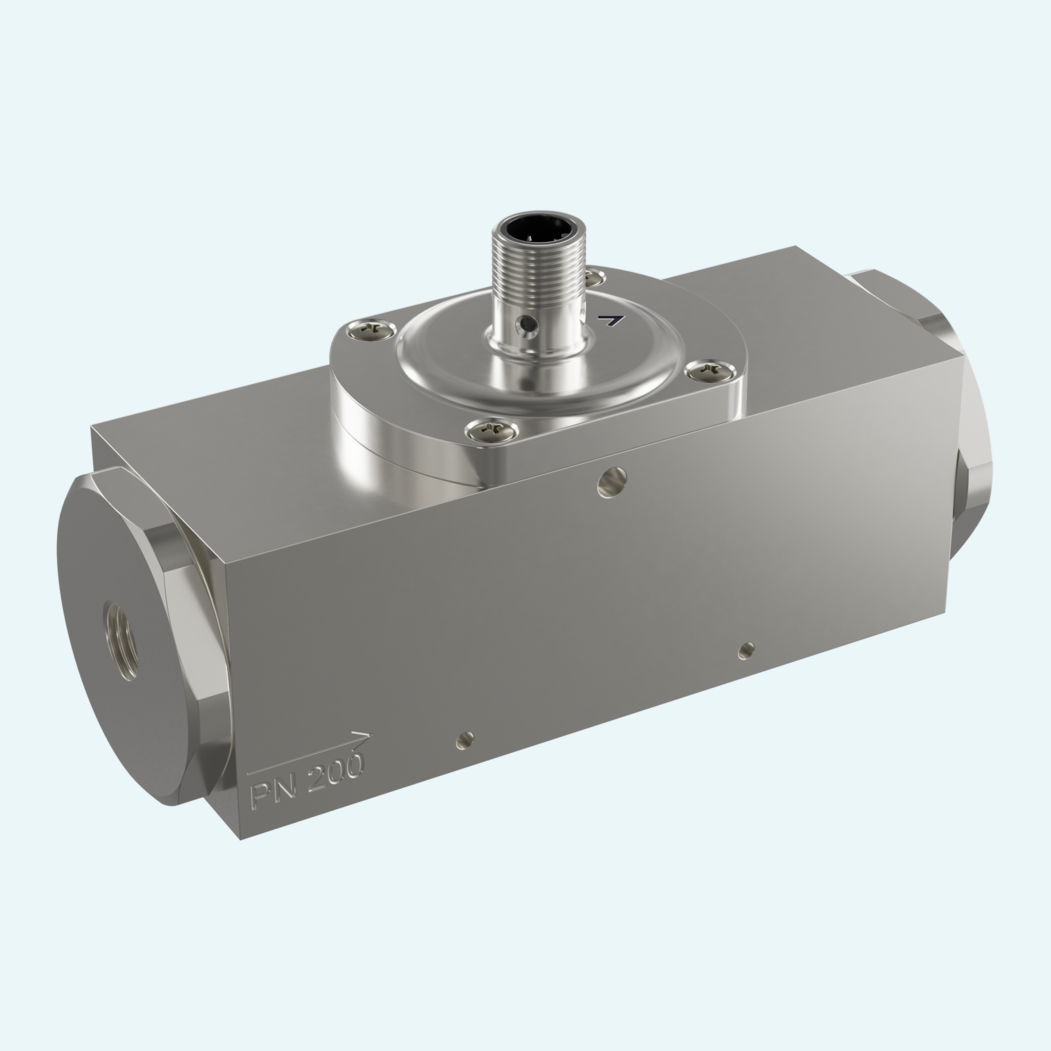

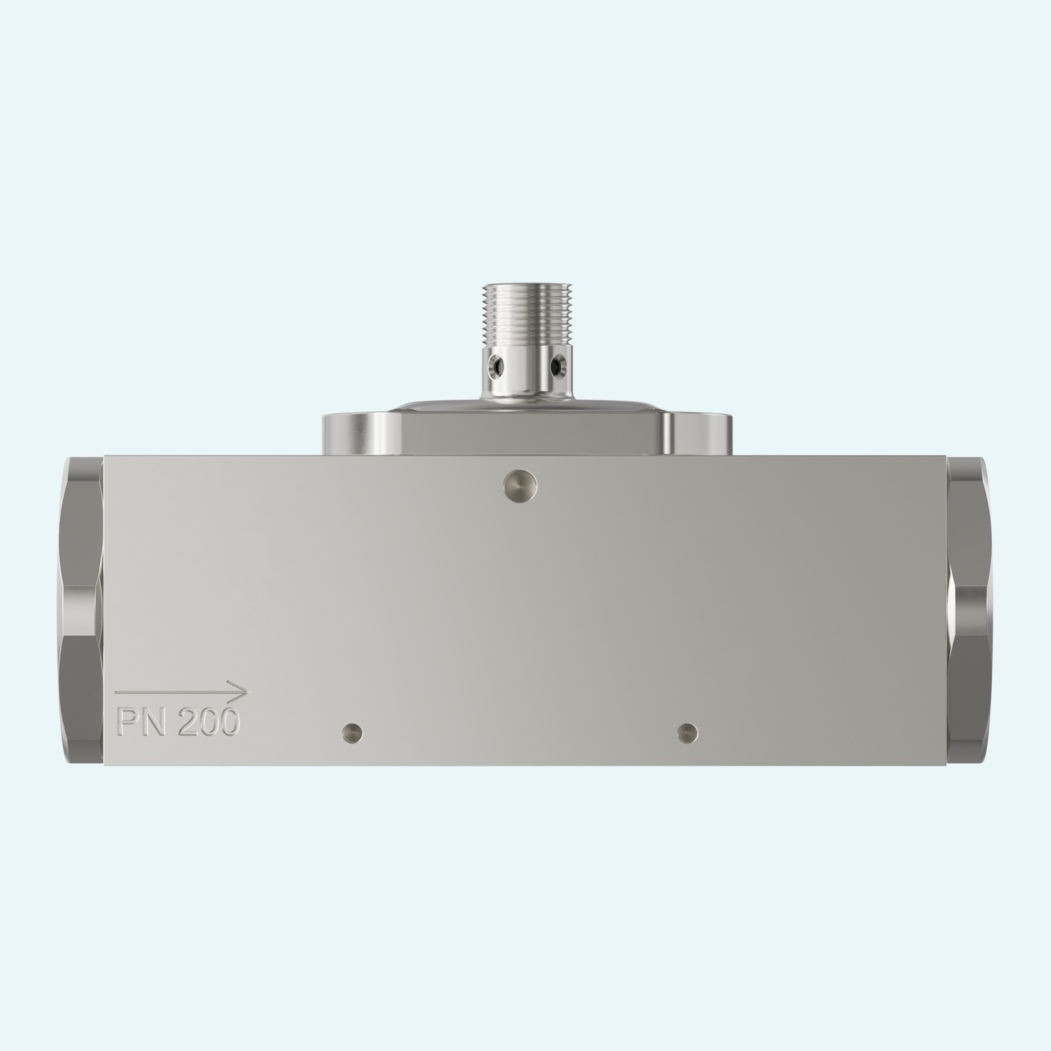

Per impianti industriali gravosi, le robuste versioni in ottone o acciaio inossidabile supportano pressioni nominali fino a PN 200, con PN 500 disponibile su richiesta. Le temperature del fluido coprono -20 ... +85 °C come standard e fino a +150 °C con distanziali, conferendo al dispositivo un'ottima idoneità per applicazioni a temperatura più elevata.
La messa in servizio e l'integrazione restano flessibili. IO-Link consente la configurazione digitale e la lettura del valore misurato, mentre l'uscita analogica può essere impostata su campi in corrente o in tensione. L'uscita di commutazione può inoltre essere configurata come interruttore di soglia, uscita in frequenza, uscita a impulsi o segnale di preselezione conteggio.
Un galleggiante dotato di magnete viene deviato contro una molla dal fluido in movimento. I sensori di campo magnetico rilevano la posizione del galleggiante all'esterno della camera di flusso.
La famiglia copre dimensioni nominali da DN 8 a DN 25 con campi da 0,5 ... 8 l/min a 12,0 ... 60 l/min, a seconda della versione selezionata.
Le versioni utilizzano collegamenti a filettatura femmina da G ¼ a G 1. Altri tipi di collegamento sono disponibili su richiesta secondo le informazioni della fonte.
La famiglia di prodotti è disponibile in versioni in ottone e in acciaio inossidabile, con i materiali a contatto con il fluido specificati per ciascuna costruzione.
L'elettronica integrata supporta IO-Link V1.1.4, comunicazione COM2, parametrizzazione a blocchi e memorizzazione dei dati.
L'uscita analogica può essere configurata per il funzionamento in corrente o in tensione, inclusi 4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V e ulteriori campi di tensione.
L'uscita di commutazione è un'uscita a transistor push-pull e può essere configurata come interruttore di soglia, uscita in frequenza, uscita a impulsi o segnale di preselezione conteggio.
Il dispositivo si collega tramite un connettore circolare M12x1 a 4 poli e funziona con un'alimentazione da 18 ... 30 V DC.
