Die Durchflussmessung in Hydraulik- und Schmierkreisläufen muss oft mit Ölen und wechselnden Viskositäten zurechtkommen. Diese Messumformer-Familie ist für Öle und andere viskose Medien von 30 ... 330 mm²/s ausgelegt, mit viskositätsstabilisierten Messbereichen von 0,5 ... 8 bis 12 ... 60 l/min. Das federgestützte Schwebekörper-Messprinzip arbeitet ohne erforderliche Ein- oder Auslaufstrecken und trägt so zu einer vereinfachten Installation in kompakten Rohrleitungssystemen bei.

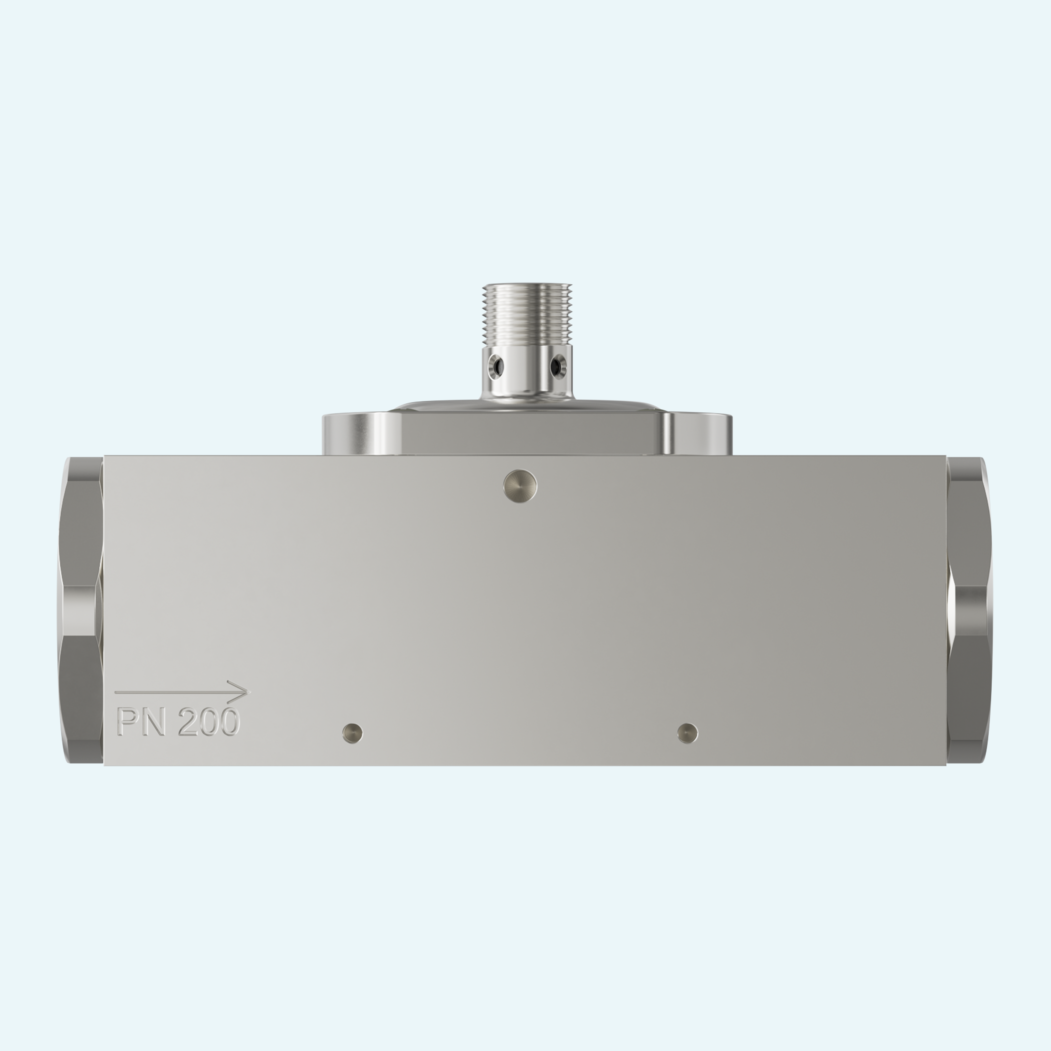

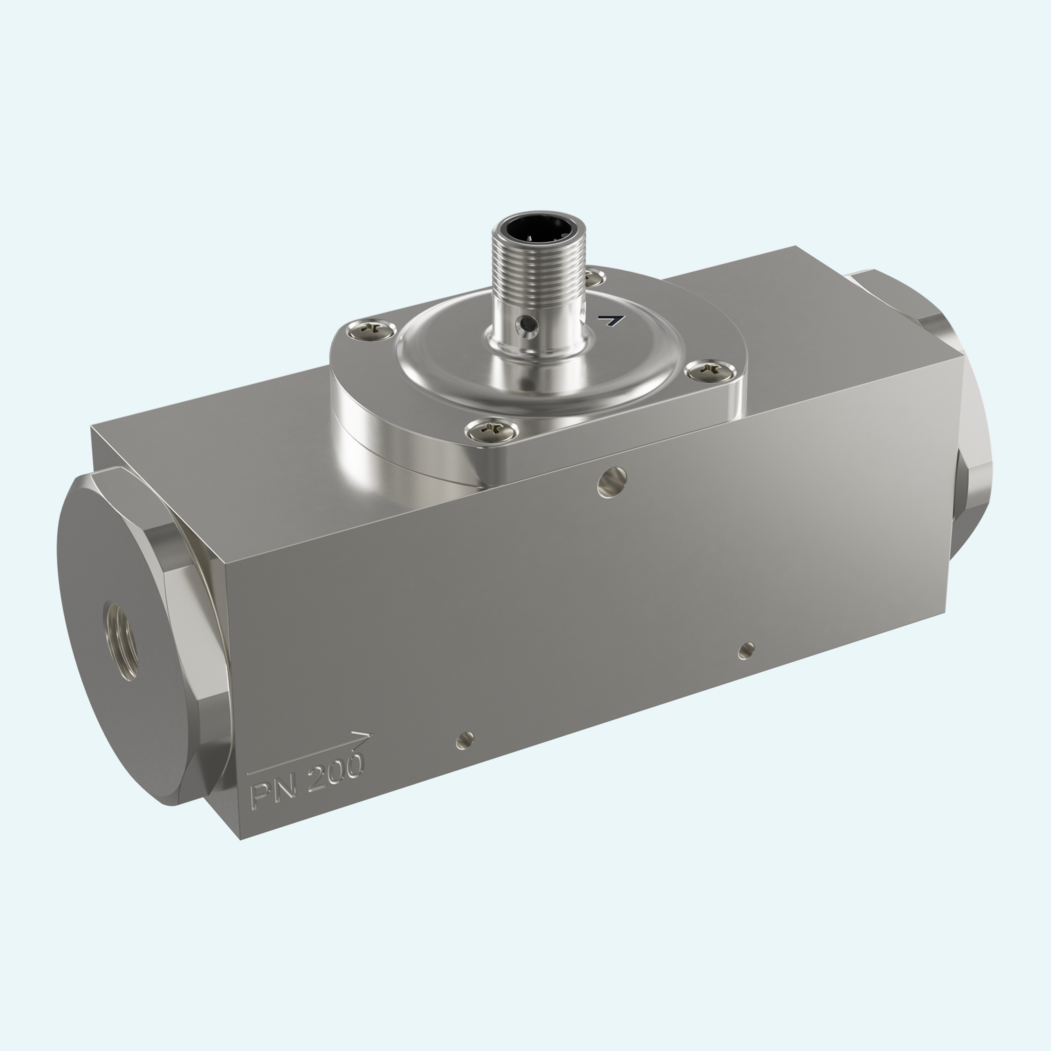

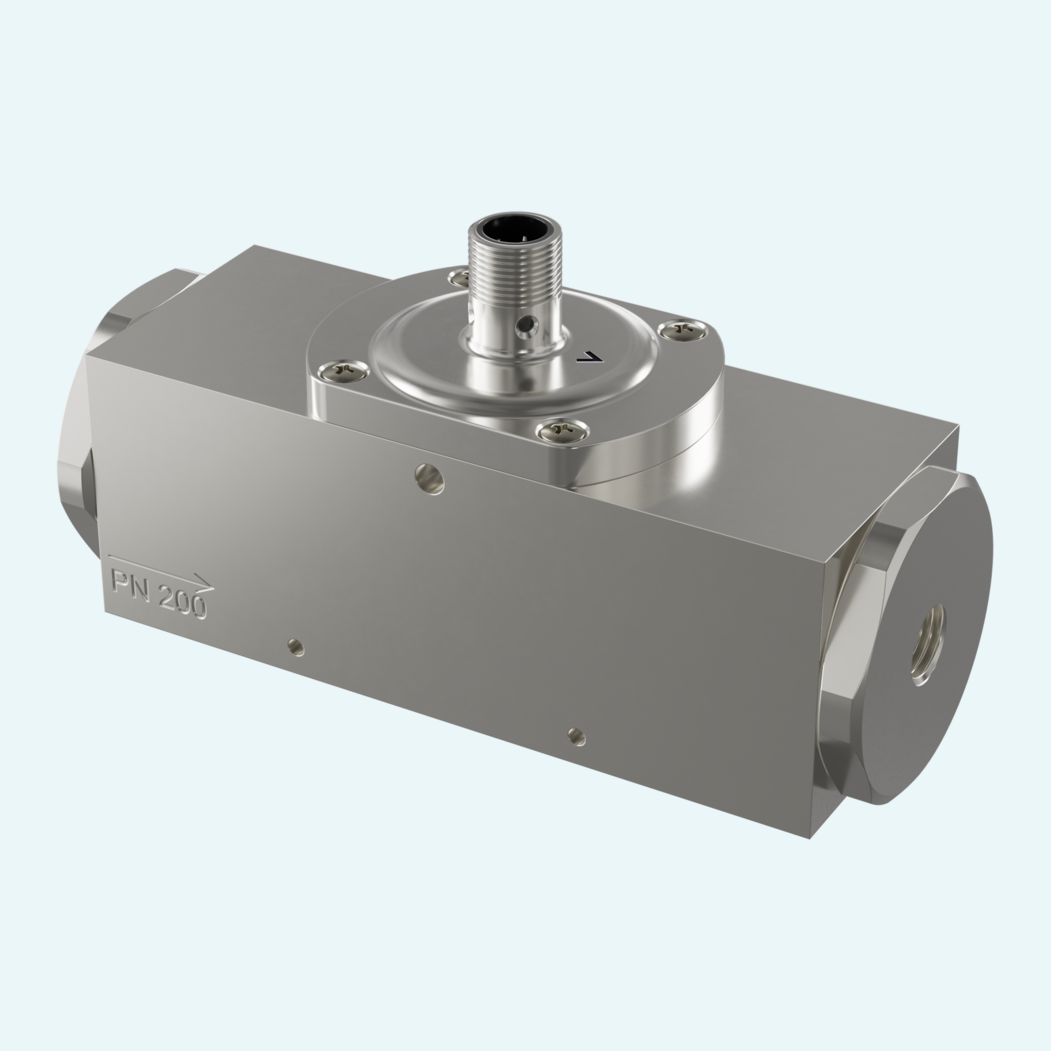

Für anspruchsvolle industrielle Anlagen unterstützen die robusten Ausführungen aus Messing oder Edelstahl Druckstufen von PN 200, wobei PN 500 auf Anfrage erhältlich ist. Die Medientemperaturen liegen im Standard bei -20 ... +85 °C und mit Distanzstücken bei bis zu +150 °C, wodurch sich das Gerät gut für Anwendungen mit höheren Temperaturen eignet.
Inbetriebnahme und Integration bleiben flexibel. IO-Link ermöglicht die digitale Konfiguration und das Auslesen der Messwerte, während der Analogausgang auf Strom- oder Spannungsbereiche eingestellt werden kann. Der Schaltausgang kann außerdem als Grenzwertschalter, Frequenzausgang, Impulsausgang oder Signal für einen Vorwahlzähler konfiguriert werden.
Ein mit einem Magneten ausgestatteter Schwimmer wird durch das strömende Medium gegen eine Feder ausgelenkt. Magnetfeldsensoren erfassen die Schwimmerposition außerhalb der Durchflusskammer.
Die Familie deckt Nennweiten von DN 8 ... DN 25 mit Messbereichen von 0,5 ... 8 l/min bis 12,0 ... 60 l/min ab, abhängig von der gewählten Ausführung.
Die Ausführungen verfügen über Innengewindeanschlüsse von G ¼ bis G 1. Weitere Anschlussarten sind laut Quellenangabe auf Anfrage erhältlich.
Die Produktfamilie ist in Ausführungen aus Messing und Edelstahl erhältlich, wobei die medienberührten Werkstoffe für jede Ausführung angegeben sind.
Die integrierte Elektronik unterstützt IO-Link V1.1.4, COM2-Kommunikation, Blockparametrierung und Datenspeicherung.
Der Analogausgang kann für Strom- oder Spannungsbetrieb konfiguriert werden, einschließlich 4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V und weiterer Spannungsbereiche.
Der Schaltausgang ist ein Push-Pull-Transistorausgang und kann als Grenzwertschalter, Frequenzausgang, Impulsausgang oder Signal für einen Vorwahlzähler konfiguriert werden.
Das Gerät wird über einen 4-poligen M12x1-Rundsteckverbinder angeschlossen und arbeitet mit einer Spannungsversorgung von 18 ... 30 V DC.
