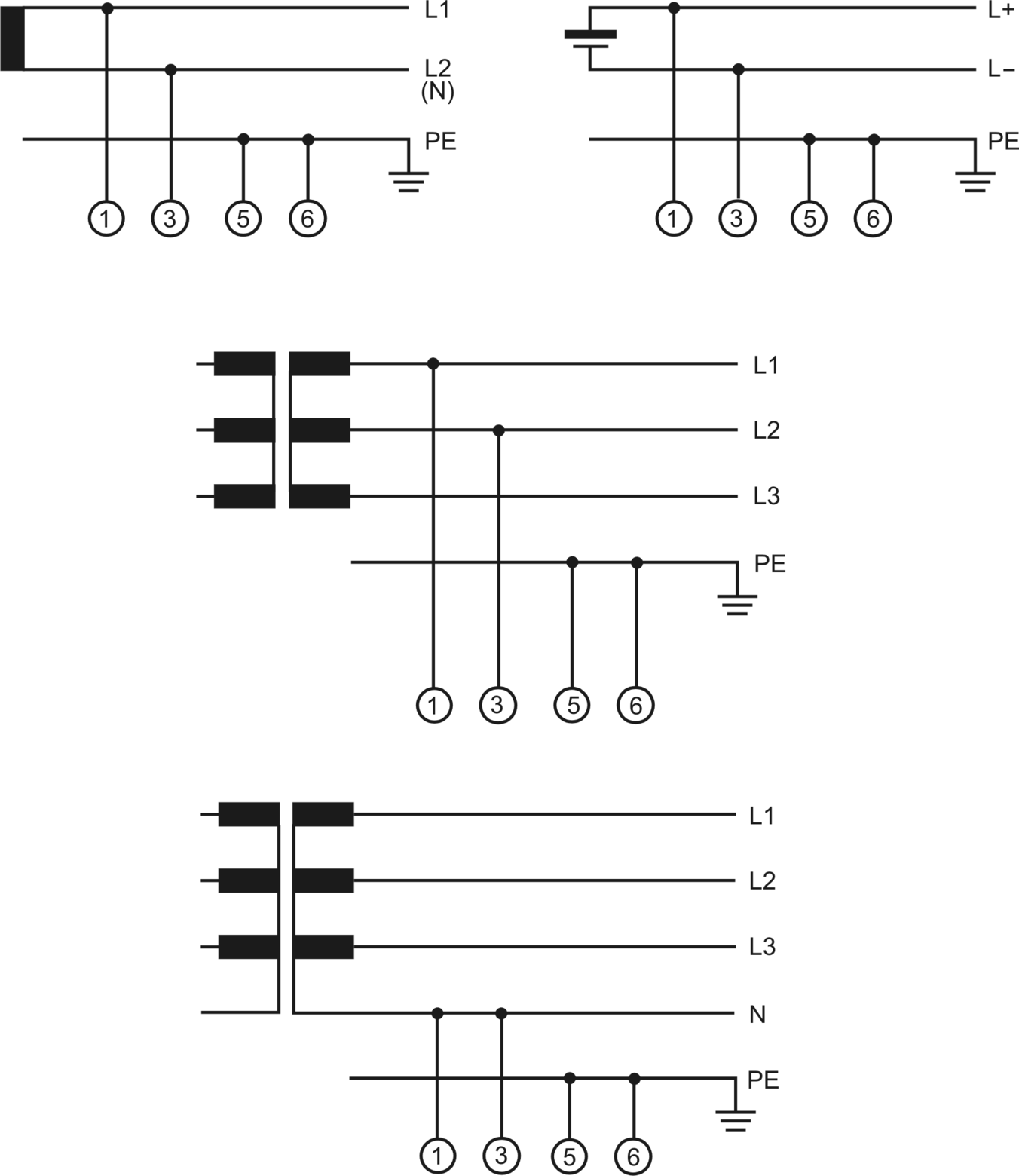

I sistemi elettrici non collegati a terra necessitano di un allarme precoce prima che i guasti di isolamento diventino rischi per il processo. L'IW1000 monitora la resistenza di isolamento in macchine e impianti con sistemi a tensione AC, AC/DC e DC pura fino a 690 V, aiutando gli operatori a rilevare per tempo le condizioni di guasto e a mantenere un funzionamento più sicuro del sistema.
Il suo metodo di misura a impulsi temporalmente ottimizzato calcola la resistenza di isolamento e la capacità di dispersione dopo 2 costanti di tempo. Questo riduce il tempo di risposta nei sistemi IT ben isolati con elevata capacità di dispersione e garantisce una misura stabile anche laddove convertitori di frequenza, controllo ad angolo di fase, relè SSR o alimentatori a commutazione generano componenti di dispersione in corrente continua.
Due relè di allarme SPDT programmabili, un'uscita analogica 0..1 mA e un display LCD retroilluminato a due righe rendono l'integrazione semplice. Funzioni di autotest automatiche e manuali, allarme acustico di malfunzionamento, montaggio su guida DIN o a parete e versioni per veicoli ferroviari o strutture sanitarie garantiscono un utilizzo affidabile in applicazioni impegnative.
Il dispositivo utilizza impulsi di misura positivi e negativi per calcolare la resistenza di isolamento e la capacità di dispersione, eliminando le quote di tensione continua derivanti dalle capacità di dispersione.

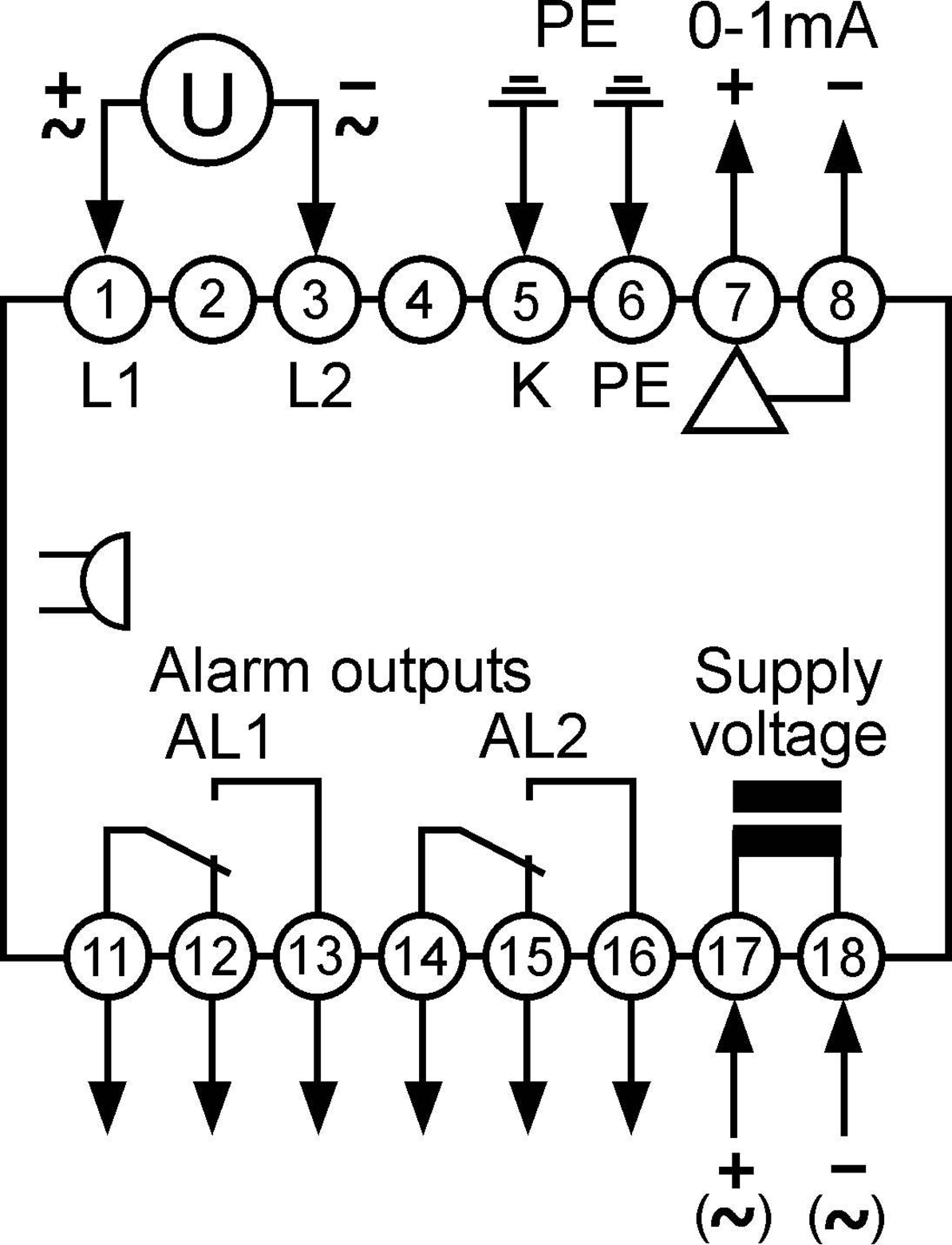

Le uscite di allarme AL1 e AL2 possono essere configurate secondo il principio di funzionamento normalmente aperto o normalmente chiuso, con ripristino a memoria o a isteresi, valore di soglia, isteresi e ritardo di attivazione.
L'uscita analogica 0..1 mA rappresenta la resistenza di isolamento RF ed è destinata al collegamento con uno strumento a indice esterno.

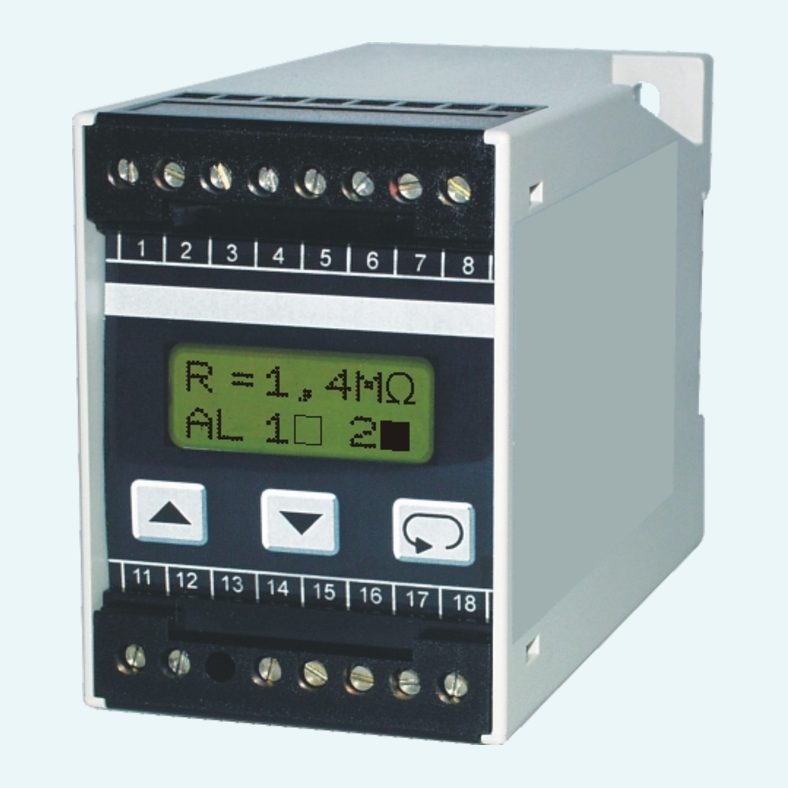

Un display LCD Dot-Matrix retroilluminato con due righe da 8 caratteri mostra i valori di processo, lo stato di allarme e i messaggi diagnostici. I parametri vengono impostati tramite la tastiera frontale.
Funzioni di autotest automatiche e manuali verificano il funzionamento del dispositivo. In caso di malfunzionamento rilevato, vengono attivate le uscite di allarme e l'allarme acustico interno.
Sono disponibili varianti del modello per sistemi IT standard e per strutture sanitarie, con tensione di misura ridotta e monitoraggio aggiuntivo dei terminali.
La custodia standard supporta il montaggio su guida DIN TH35 o a parete. L'involucro è in Makrolon 8020 UL94V-1 con grado di protezione IP40 per la custodia e IP20 per i terminali.
| Tensione nominale |
0...690 kV AC/DC
|
|---|---|
| Intervallo di frequenza |
16.67...400 Hz
|
| Intervallo di tensione |
Per 2 inputs L1 + L2: ±40 V
Per 2 inputs L1 + L2 (for each double terminals): ±40 V Per 2 inputs L1 + L3, for health care facilities: ±20 kV |
| Intervallo di corrente |
Per 2 inputs L1 + L2: ±220 µA
Per 2 inputs L1 + L2 (for each double terminals): ±220 µA Per 2 inputs L1 + L3, for health care facilities: ±110 µA |
| Umidità relativa di funzionamento |
<= 75 %RH
|
|---|---|
| Grado di protezione frontale |
IP40
|
| Grado di protezione dei terminali |
IP20
|
| Temperatura di esercizio |
-10...+55 °C
Per [01] Suitable for railway use: -25...+70 °C |

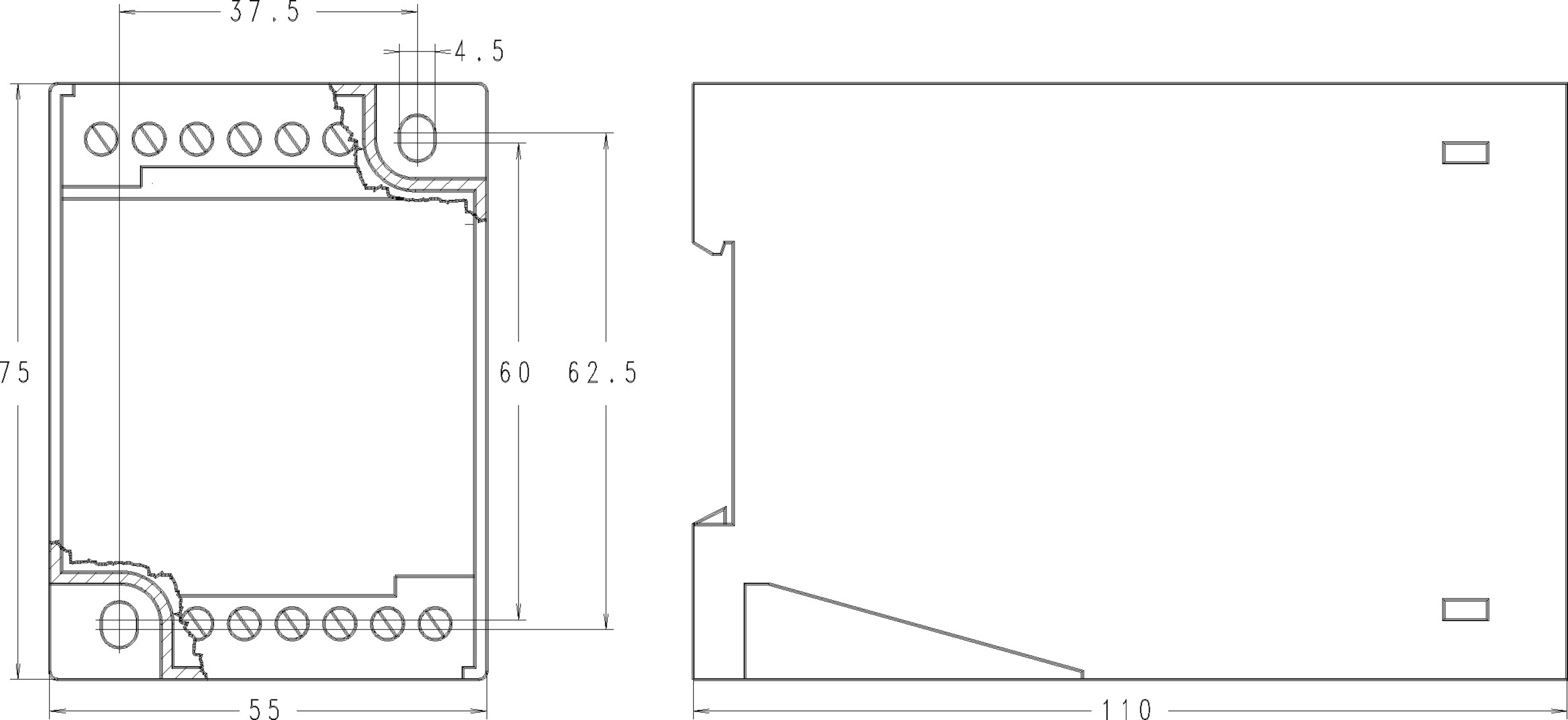

| Dimensioni della custodia/alloggiamento |
55 km x 75 m x 110 km
|
|---|---|
| Materiale della custodia/alloggiamento |
Makrolon 8020, UL94V-1
|
| Montaggio |
TS35 Montaggio su guida DIN, Montaggio a parete
|
| Conforme alla marcatura CE |
Sì
|
|---|---|
| Ferroviario |
Per [01] Suitable for railway use: NFF16-101 particulary (glow wire testing); NFF16-102 particulary (6.2; 6.4; 6.5)
|
| Consumo energetico |
max. 4 VA
|
|---|---|
| Classe di protezione |
III
|
| Grado d’inquinamento |
2
|
| Tensione nominale |
630 V AC Tra ingresso/uscita relè, tensione di alimentazione
|
| Tensione di prova |
3.3 kV AC
|
| Tensione ausiliaria |
Per 230 V AC ±10 % 50 ... 60 Hz: 230 V AC
Per 24 V DC (16.6 ... 33.6 V DC): 24 V DC |
| Tolleranza della tensione ausiliaria |
Per 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
|
| Tipo di uscita di commutazione |
Relais,SPDT
|
|---|---|
| Capacità di carico dei contatti dei relè CA |
< 5 A < 250 VA < 250 V
|
| Capacità di carico dei contatti dei relè CC |
< 2 A < 50 W < 300 V
|
| Numero di uscite di commutazione |
2
|
| Risoluzione |
1 kΩ ... 9,9 MΩ
|
|---|---|
| Tipo di display |
LCD backlit
|
| Tipo di comandi |
Button
|
| Descrizione |
LCD a matrice di punti, 2 righe da 8 caratteri ciascuna, altezza caratteri 5 mm
|
| Tipo di uscita analogica |
Per 2 inputs L1 + L2: 0…1 mA
Per 2 inputs L1 + L2 (for each double terminals): 0…1 mA |
|---|
