Ungeerdete elektrische Systeme benötigen eine frühzeitige Warnung, bevor Isolationsfehler zu Prozessrisiken werden. Der IW1000 überwacht den Isolationswiderstand in Maschinen und Anlagen mit AC-, AC/DC- und reinen Gleichspannungssystemen bis 690 V und hilft Betreibern, Fehlerzustände rechtzeitig zu erkennen und einen sichereren Anlagenbetrieb aufrechtzuerhalten.
Das zeitoptimierte Impulsmessverfahren berechnet Isolationswiderstand und Ableitkapazität bereits nach 2 Zeitkonstanten. Dies verkürzt die Ansprechzeit in gut isolierten IT-Systemen mit hoher Ableitkapazität und unterstützt eine stabile Messung auch dort, wo Frequenzumrichter, Phasenanschnittsteuerungen, SSR-Relais oder Schaltnetzteile Gleichstrom-Ableitanteile erzeugen.

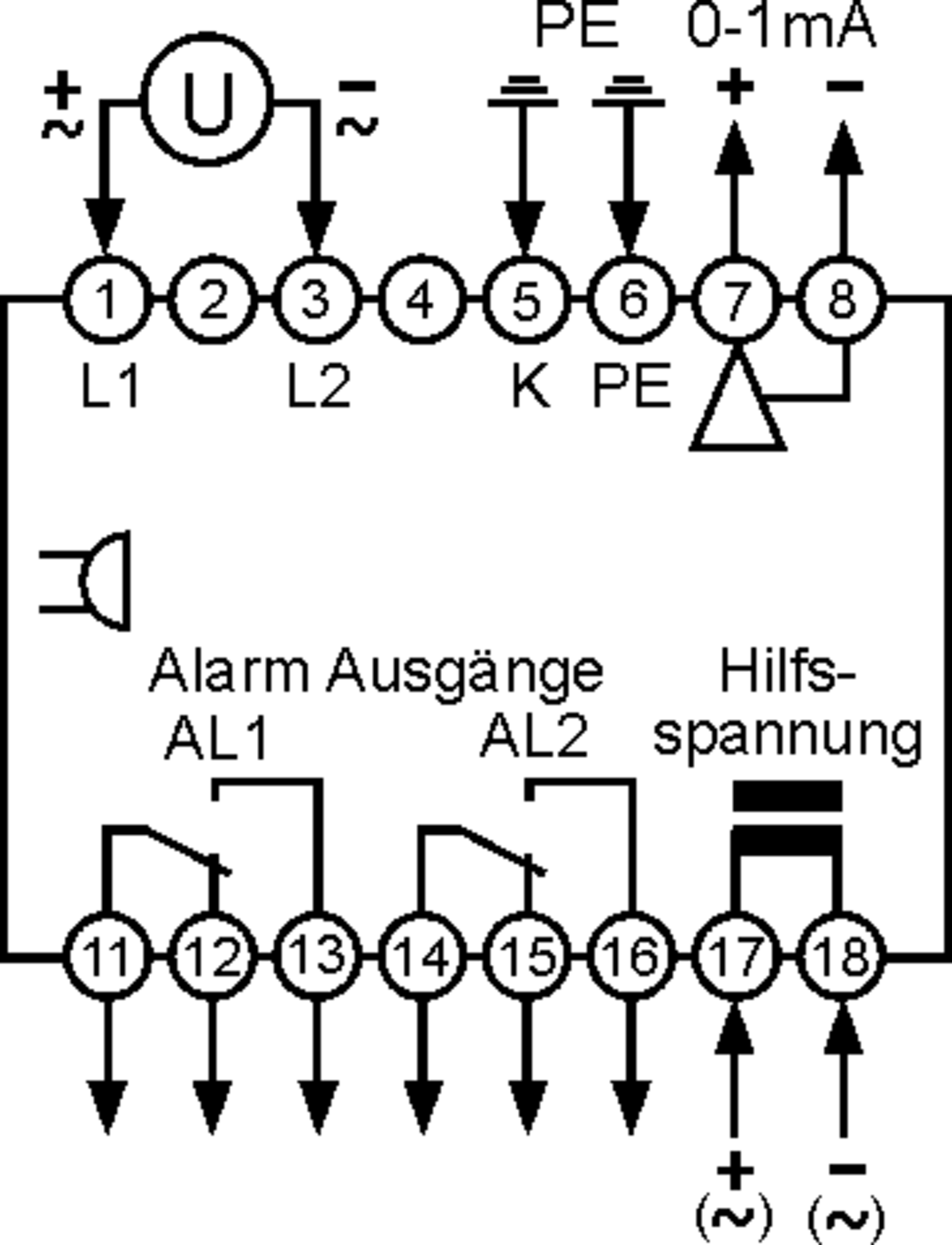

Zwei programmierbare Wechsler-Alarmrelais, ein 0…1-mA-Stromausgang und ein hintergrundbeleuchtetes zweizeiliges LCD-Display ermöglichen eine unkomplizierte Integration. Automatische und manuelle Selbsttestfunktionen, ein akustischer Störungsalarm, Hutschienen- oder Wandmontage sowie Versionen für Schienenfahrzeuge oder medizinisch genutzte Bereiche unterstützen den zuverlässigen Einsatz in anspruchsvollen Anwendungen.
Das Gerät nutzt positive und negative Messimpulse zur Berechnung von Isolationswiderstand und Ableitkapazität und eliminiert dabei Gleichspannungsanteile aus Ableitkapazitäten.
Die Alarmausgänge AL1 und AL2 können nach dem Arbeitsstrom- oder Ruhestromprinzip, mit Halte- oder Hysterese-Rückstellung sowie hinsichtlich Sollwert, Hysterese und Einschaltverzögerung konfiguriert werden.
Der 0…1-mA-Stromausgang bildet den Isolationswiderstand RF ab und ist für den Anschluss an ein externes Zeigerinstrument vorgesehen.
Ein hintergrundbeleuchtetes LCD-Punktmatrixdisplay mit zwei Zeilen zu je 8 Zeichen zeigt Prozesswerte, Alarmstatus und Diagnosemeldungen an. Die Parametrierung erfolgt über die Frontfolientastatur.
Automatische und manuelle Selbsttestfunktionen überprüfen den Betrieb des Geräts. Bei Erkennung einer Störung werden die Alarmausgänge und der interne akustische Alarm aktiviert.
Modellvarianten sind für Standard-IT-Systeme sowie für medizinisch genutzte Bereiche mit reduzierter Messspannung und zusätzlicher Klemmenüberwachung erhältlich.
Das Standardgehäuse unterstützt Hutschienenmontage (TH35) oder Wandmontage. Das Gehäuse besteht aus Makrolon 8020 UL94V-1 mit Schutzart IP40 und Klemmen mit Schutzart IP20.
| Nennspannung |
0...690 kV AC/DC
|
|---|---|
| Frequenzbereich |
16.67...400 Hz
|
| Spannungsbereich |
Für 2 Eingänge L1 + L2: ±40 V
Für 2 Eingänge L1 + L2 (jeweils doppelt herausgeführt): ±40 V Für 2 Eingänge L1 + L2, Einsatz in der Medizintechnik: ±20 kV |
| Strommessbereich |
Für 2 Eingänge L1 + L2: ±220 µA
Für 2 Eingänge L1 + L2 (jeweils doppelt herausgeführt): ±220 µA Für 2 Eingänge L1 + L2, Einsatz in der Medizintechnik: ±110 µA |
| Relative Luftfeuchtigkei, Betrieb |
<= 75 %RH
|
|---|---|
| Schutzart Front |
IP40
|
| Schutzart der Klemmen |
IP20
|
| Betriebstemperatur |
-10...+55 °C
Für [01] Bahntauglich: -25...+70 °C |
| Abmessungen des Gehäuses |
55 km x 75 m x 110 km
|
|---|---|
| Gehäusematerial |
Makrolon 8020, UL94V-1
|
| Montage |
TS35 Hutschienenmontage, Wandmontage
|
| CE-Konformität |
Ja
|
|---|---|
| Bahn |
Für [01] Bahntauglich: NFF16-101 particulary (glow wire testing); NFF16-102 particulary (6.2; 6.4; 6.5)
|
| Leistungsaufnahme |
max. 4 VA
|
|---|---|
| Schutzklasse |
III
|
| Verschmutzungsgrad |
2
|
| Nennspannung |
630 V AC Zwischen Eingang/Relaisausgang, Spannungsversorgung
|
| Prüfspannung |
3.3 kV AC
|
| Hilfsspannung |
Für 230 V AC ±10 % 50 ... 60 Hz: 230 V AC
Für 24 V DC (16,6 ... 33,6 V DC): 24 V DC |
| Toleranz Hilfsspannung |
Für 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
|
| Typ Schaltausgangs |
Relais,SPDT
|
|---|---|
| Kontaktbelastbarkeit Relais AC |
< 5 A < 250 VA < 250 V
|
| Kontaktbelastbarkeit Relais DC |
< 2 A < 50 W < 300 V
|
| Anzahl der Schaltausgänge |
2
|
| Auflösung |
1 kΩ ... 9,9 MΩ
|
|---|---|
| Anzeigetyp |
LCD backlit
|
| Art der Bedienelemente |
Button
|
| Beschreibung |
LCD-Punktmatrix, 2-zeilig, je 8 Zeichen, Zeichenhöhe 5 mm
|
| Art des Analogausgangs |
Für 2 Eingänge L1 + L2: 0…1 mA
Für 2 Eingänge L1 + L2 (jeweils doppelt herausgeführt): 0…1 mA |
|---|
