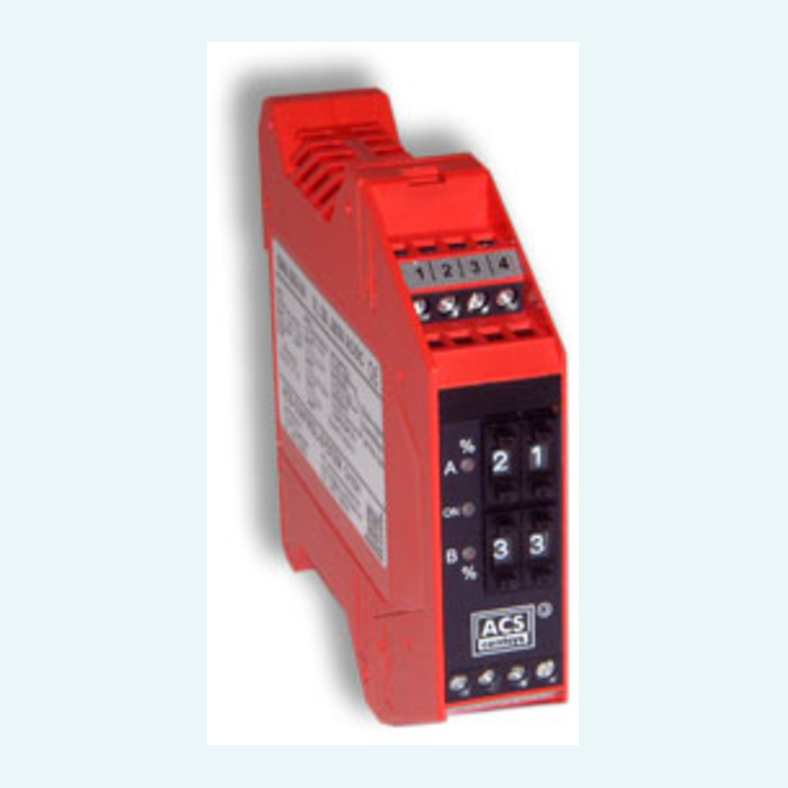

I segnali standard richiedono spesso una commutazione diretta e affidabile nel quadro elettrico. Questo interruttore di soglia sorveglia i segnali 0...10V, 0...20mA o 4...20mA per il superamento inferiore o superiore dei limiti impostati, consentendo fino a due limiti di commutazione senza dispositivi di misura aggiuntivi.
È particolarmente adatto per il controllo della tensione di alimentazione e di comando, incluso il monitoraggio del livello di riempimento e il controllo delle pompe nelle applicazioni di acqua e acque reflue. I valori limite sono impostati come 0...99% del campo del segnale configurato con incrementi dell'1%, offrendo ai tecnici un modo chiaro e rapido per adattare i punti di commutazione sul posto.
Due relè di scambio a potenziale libero supportano il funzionamento a doppio valore limite o il controllo a due posizioni con isteresi. Il ritardo di commutazione configurabile di 0,4 s o 4 s contribuisce a prevenire azioni indesiderate del relè causate da fluttuazioni del segnale, mentre l'alimentazione a campo largo da 20 a 253V AC/DC supporta l'utilizzo nei comuni sistemi di alimentazione dei quadri elettrici.
Il dispositivo confronta un segnale collegato 0...10V, 0...20mA o 4...20mA con il valore limite configurato.
Le uscite a relè possono essere configurate per la funzione a doppio valore limite o per il controllo a due posizioni con isteresi.
Il minimo o il massimo di sicurezza può essere impostato separatamente per ciascuna uscita a relè.
Il trasmettitore di segnalazione o il trasduttore di misura collegato può essere alimentato dall'alimentazione integrata protetta da sovraccarico e corto circuito.
I valori limite sono riferiti al campo di misura nominale e al rispettivo valore di zero del segnale, in base al segnale di ingresso selezionato.
Il dispositivo è progettato per l'installazione verticale su guide DIN EN 60715 TH 35-7.5 o TH35-15.
L'ingresso dell'alimentazione, l'ingresso di misura e i canali di uscita a relè sono galvanicamente isolati tra loro.
