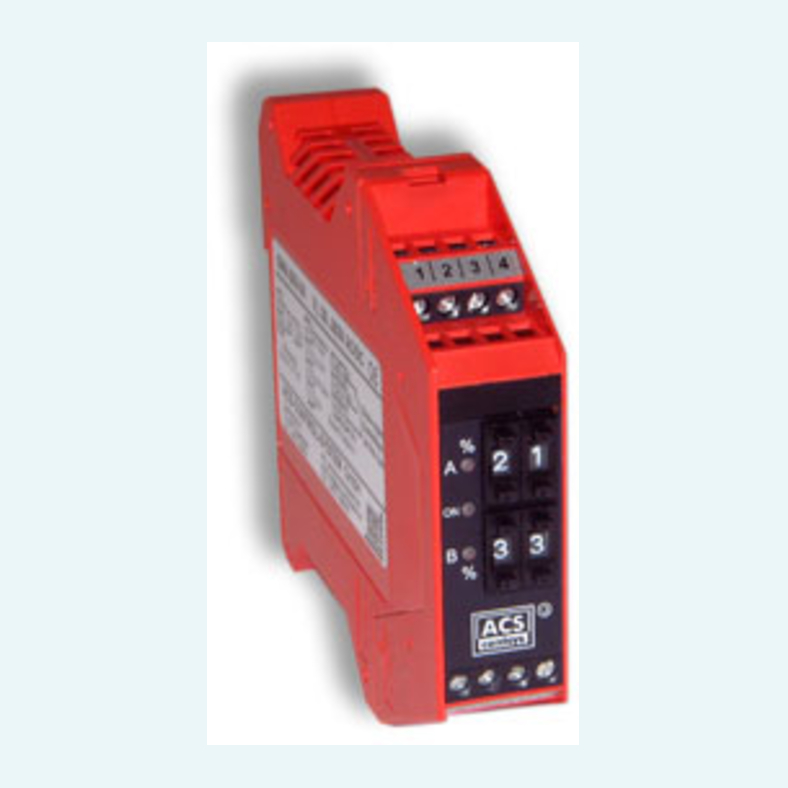

Standardsignale erfordern häufig eine direkte, zuverlässige Schaltung im Schaltschrank. Dieser Grenzwertschalter überwacht 0...10-V-, 0...20-mA- oder 4...20-mA-Signale auf Unter- oder Überschreitung eingestellter Grenzwerte und ermöglicht bis zu zwei Schaltgrenzen ohne zusätzliche Messgeräte.
Er eignet sich gut für die Überwachung von Versorgungs- und Steuerspannungen, einschließlich Füllstandsüberwachung und Pumpensteuerung in Wasser- und Abwasseranwendungen. Grenzwerte werden als 0...99 % des konfigurierten Signalbereichs in Schritten von 1 % eingestellt, was Technikern eine klare, schnelle Anpassung der Schaltpunkte vor Ort ermöglicht.
Zwei potentialfreie Wechslerrelais unterstützen den Doppelgrenzwertbetrieb oder die Zweipunktregelung mit Hysterese. Eine konfigurierbare Schaltverzögerung von 0,4 s oder 4 s hilft, unerwünschte Relaisschaltungen durch Signalschwankungen zu vermeiden, während die Weitbereichsversorgung mit 20 bis 253 V AC/DC den Einsatz in gängigen Schaltschrank-Stromversorgungssystemen unterstützt.
Das Gerät vergleicht ein angeschlossenes 0...10-V-, 0...20-mA- oder 4...20-mA-Signal mit dem konfigurierten Grenzwert.
Die Relaisausgänge können für Doppelgrenzwertfunktion oder Zweipunktregelung mit Hysterese konfiguriert werden.
Für jeden Relaisausgang können minimale oder maximale Sicherheit separat eingestellt werden.
Der angeschlossene Signalgeber oder Messumformer kann über die integrierte, überlast- und kurzschlussgeschützte Versorgung gespeist werden.
Grenzwerte beziehen sich je nach gewähltem Eingangssignal auf den Nennsignalbereich und den jeweiligen Signalnullwert.
Das Gerät ist für die vertikale Montage auf Hutschienen nach DIN EN 60715 TH 35-7.5 oder TH35-15 ausgelegt.
Spannungsversorgungseingang, Messeingang und Relaisausgangskanäle sind galvanisch voneinander getrennt.
