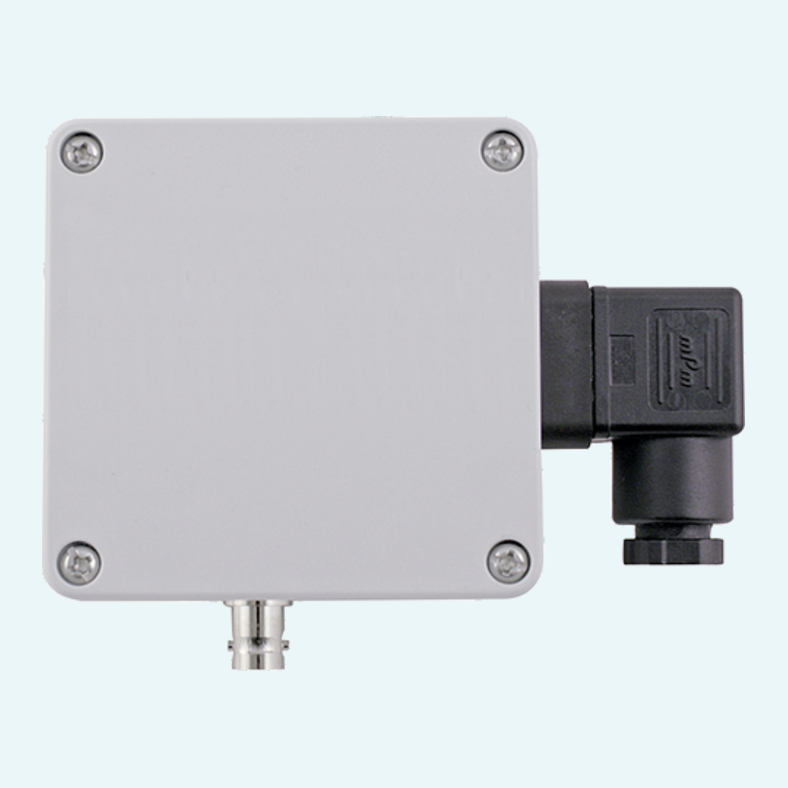

I punti di misura Redox fissi necessitano di un trasmettitore che converta il segnale dell'elettrodo in un valore di processo utilizzabile senza aggiungere complessità. Questo trasduttore di misura Redox converte i segnali dell'elettrodo nel campo -2000 ... 2000 mV, oppure nel campo indicato sulla targhetta, in uscite 4...20 mA o in tensione per il collegamento a sistemi a valle.
L'installazione resta pratica sul posto. L'alloggiamento in ABS offre un grado di protezione IP65 (esclusi gli elettrodi), si fissa tramite fori di fissaggio a parete interni e si collega tramite un connettore angolare DIN 43650. L'ingresso è isolato galvanicamente, l'alimentazione è protetta contro l'inversione di polarità e la versione 4...20 mA funziona da 12 - 30 V DC.
La presa Cinch standard per elettrodo supporta tutti gli elettrodi Redox della gamma Senseca, con prese opzionali BNC o DIN disponibili. L'opzione VO aggiunge un display LCD a 3½ cifre con altezza dei caratteri di circa 10 mm, oltre a messaggi di errore per superamento del campo di misura e guasti di sistema.
Il trasmettitore utilizza un ingresso per elettrodo Redox ad alta impedenza con una resistenza d'ingresso di 10^12 Ohm.
Il collegamento standard dell'elettrodo è una presa BNC.
Il connettore angolare DIN 43650 supporta il cablaggio a 2 fili 4...20 mA e le versioni in tensione a 3 o 4 fili.
La versione 4...20 mA funziona a 12 - 30 V DC. Le versioni con uscita in tensione funzionano a 18 - 30 V DC.

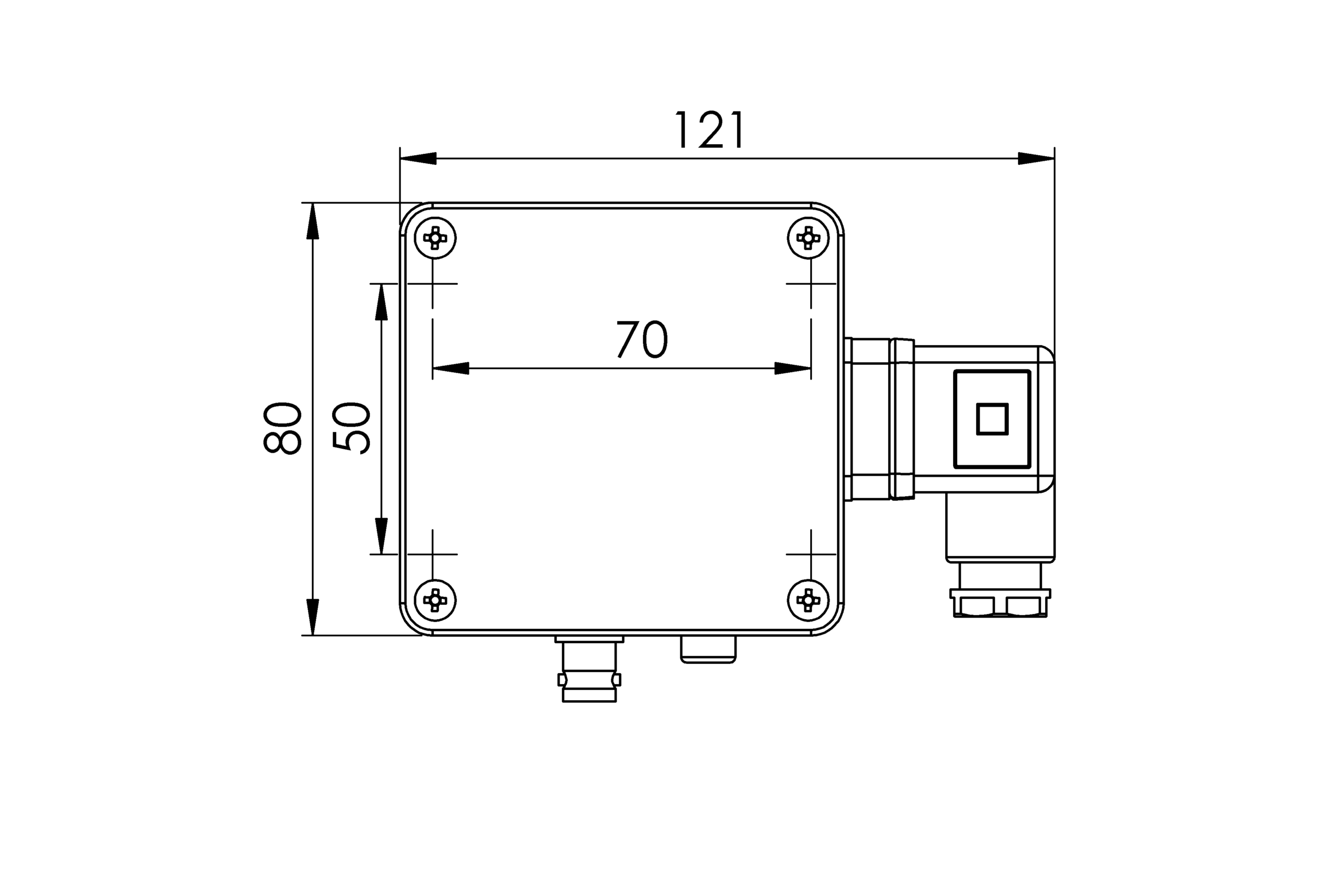

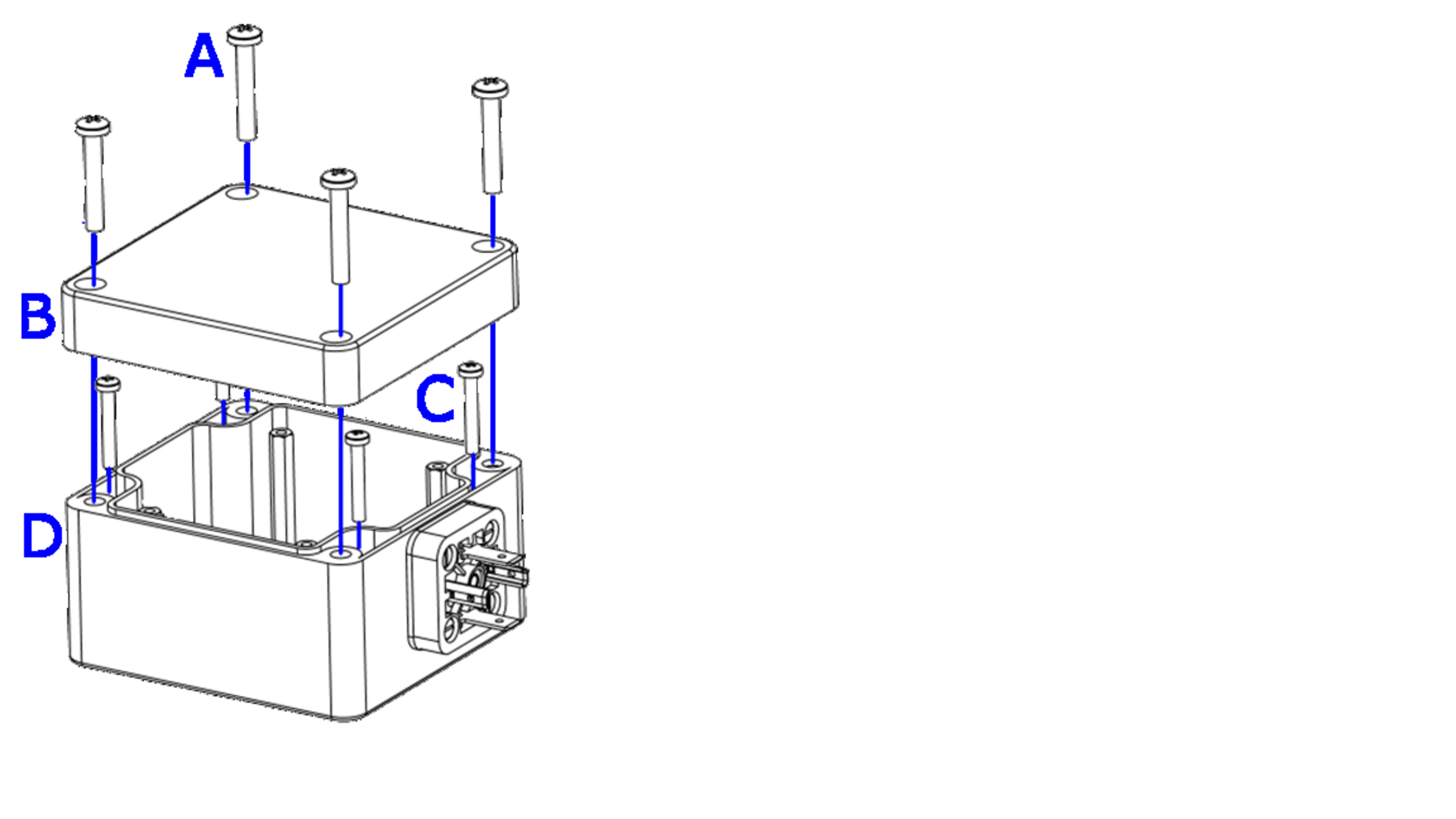

L'alloggiamento si fissa tramite i fori di fissaggio interni dopo aver rimosso il coperchio. La distanza di fissaggio è di 50 x 70 mm.
L'opzione VO visualizza messaggi di errore e di sistema definiti, tra cui FE 1, FE 2 e FE 7.
