Für fest installierte Redox-Messstellen wird ein Messumformer benötigt, der das Elektrodensignal ohne zusätzlichen Aufwand in einen nutzbaren Prozesswert umwandelt. Dieser Redox-Messumformer wandelt Elektrodensignale im Bereich -2000 ... 2000 mV, oder in dem auf dem Typenschild angegebenen Bereich, in 4...20-mA- oder Spannungsausgänge zum Anschluss an nachgeschaltete Systeme um.

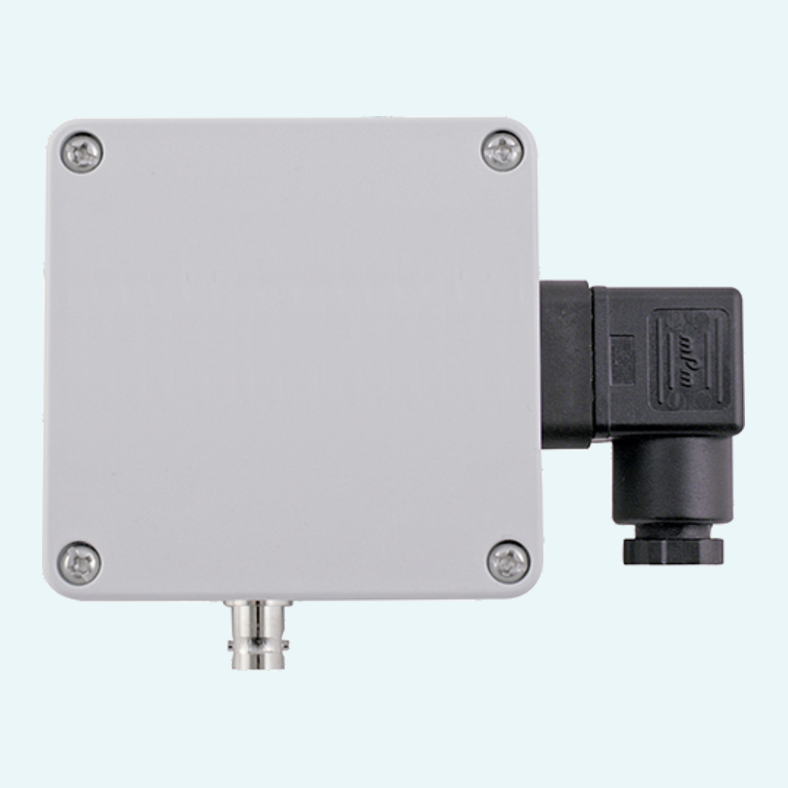

Die Installation vor Ort bleibt praxisgerecht. Das ABS-Gehäuse bietet Schutz gegen Fremdkörper und Wasser (IP65, außer Elektroden), wird über innenliegende Wandbefestigungsbohrungen montiert und über einen abgewinkelten DIN-43650-Stecker angeschlossen. Der Eingang ist galvanisch getrennt, die Versorgung ist verpolungssicher, und die 4...20-mA-Version arbeitet mit 12 - 30 V DC.
Die serienmäßige Cinch-Elektrodenbuchse unterstützt jede Redox-Elektrode aus dem Senseca-Programm, optional stehen BNC- oder DIN-Buchsen zur Verfügung. Option VO ergänzt eine 3½-stellige LCD-Anzeige mit einer Zeichenhöhe von ca. 10 mm sowie Fehlermeldungen bei Überschreitung des Messbereichs und bei Systemfehlern.
Der Messumformer verfügt über einen hochohmigen Redox-Elektrodeneingang mit einem Eingangswiderstand von 10^12 Ohm.
Der Standardanschluss für die Elektrode ist eine BNC-Buchse.
Der abgewinkelte DIN-43650-Stecker unterstützt die 2-Leiter-4...20-mA-Verdrahtung sowie 3- oder 4-Leiter-Spannungsversionen.
Die 4...20-mA-Version arbeitet mit 12 - 30 V DC. Spannungsausgangsversionen arbeiten mit 18 - 30 V DC.
Das Gehäuse wird nach Abnehmen des Deckels über innenliegende Befestigungsbohrungen montiert. Der Befestigungsabstand beträgt 50 x 70 mm.
Option VO zeigt definierte Fehler- und Systemmeldungen an, einschließlich FE 1, FE 2 und FE 7.
