I valori di processo e del PLC sono più facili da valutare quando vengono visualizzati direttamente sul quadro. GIA2448 visualizza segnali standard di tensione e corrente provenienti da trasmettitori a 2, 3 o 4 fili, offrendo agli operatori un punto di indicazione locale compatto per i segnali industriali più comuni.
Il dispositivo supporta campi selezionabili da 0..200 mV a 0..20 V DC, oltre a 0..20 mA e 4..20 mA. Il campo di visualizzazione può essere regolato da -1999 a +1999 digit con un campo di misura di 100..3998 digit, mentre il punto decimale viene impostato tramite ponticello.

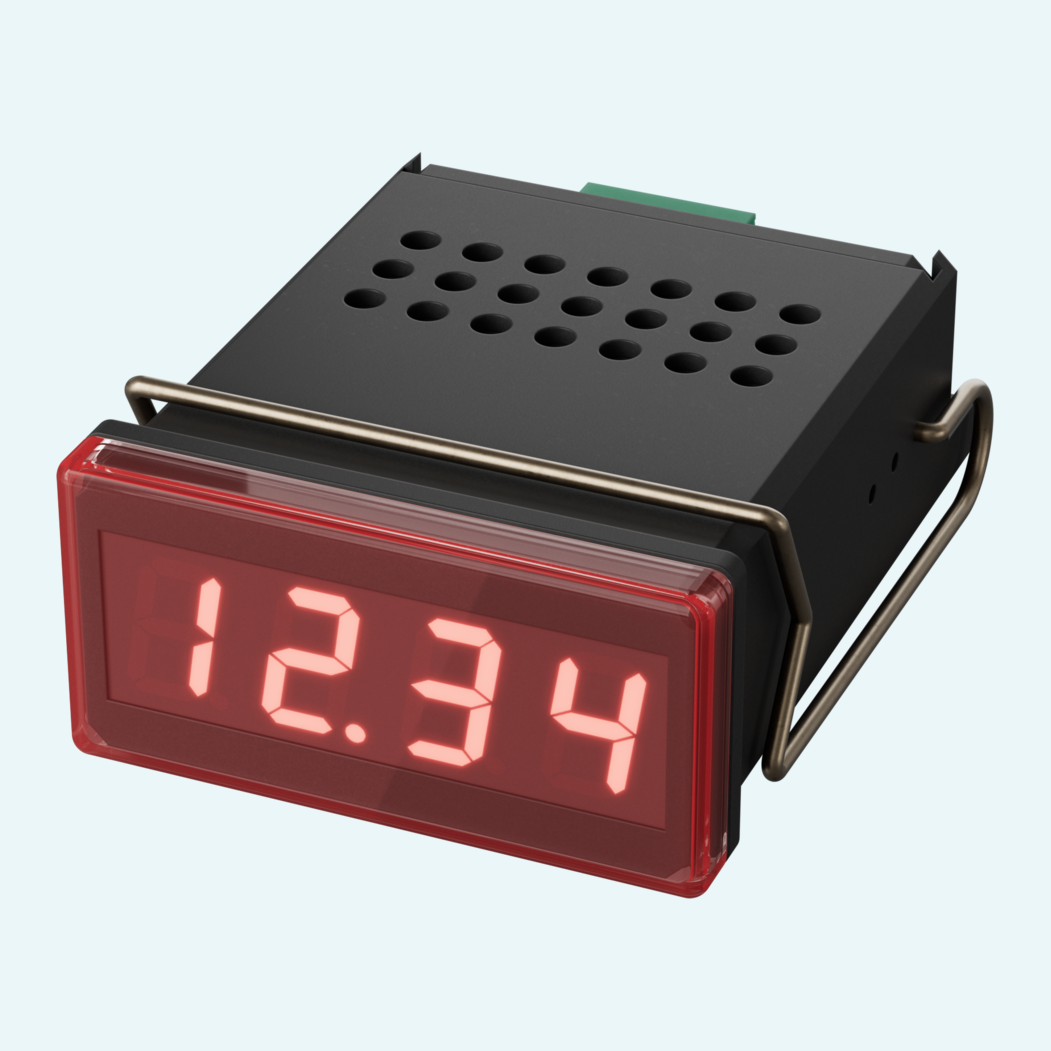

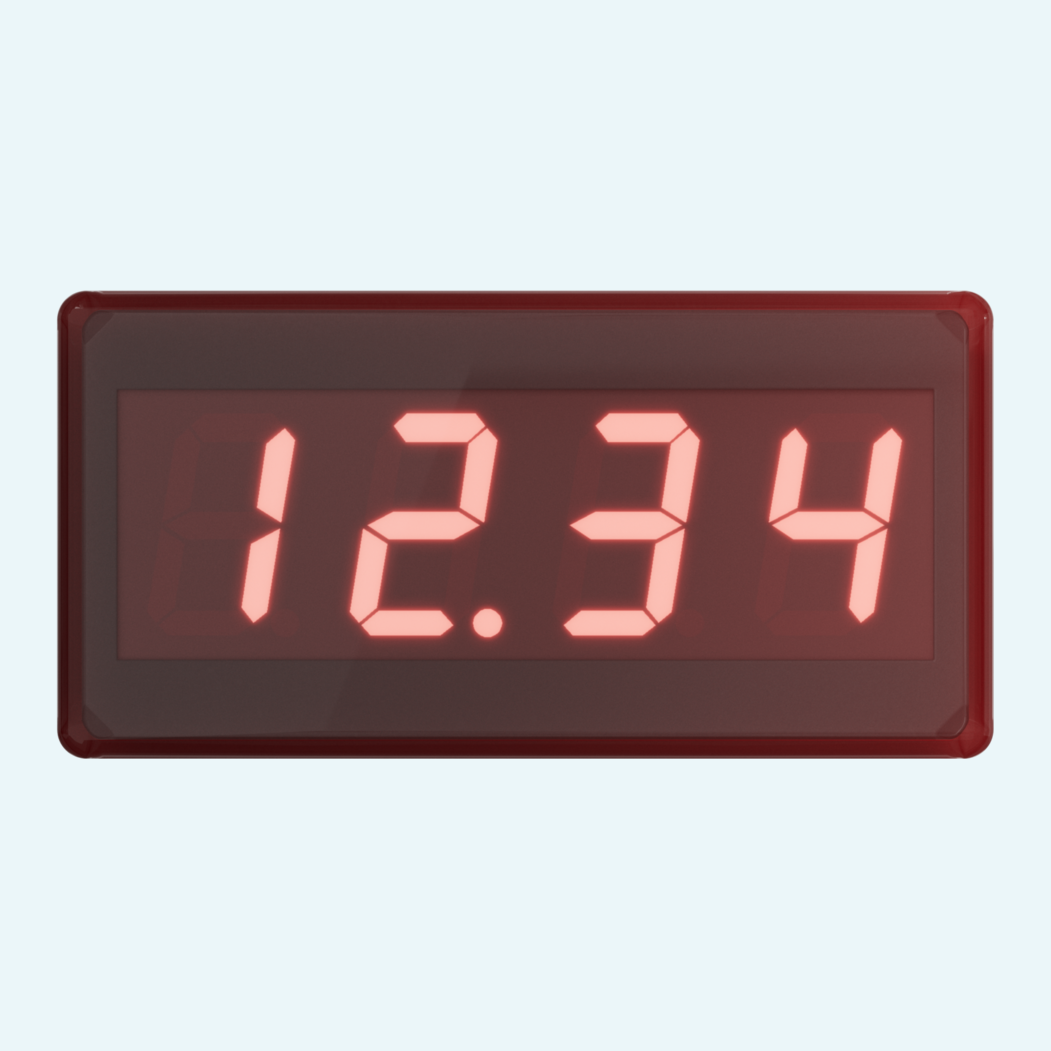

Per una configurazione ripetibile, GIA2448WE viene preimpostato in fabbrica secondo le specifiche del cliente, incluso segnale di ingresso, scalatura, punto decimale e tensione di alimentazione. La custodia da quadro 24 x 48 mm, il montaggio a clip a molla e il display a LED rosso da 10 mm rendono l'installazione rapida nei quadri di comando compatti.
I segnali di ingresso di GIA2448 vengono selezionati tramite ponticelli. I campi disponibili includono 0..200 mV, 0..1 V, 0..2 V, 0..10 V, 0..20 V, 0..20 mA e 4..20 mA.
Il display viene regolato tramite ponticelli e potenziometri. La regolazione del punto zero è possibile fino a +/- del campo di misura selezionato.
GIA2448WE viene configurato dal produttore in base all'ordine. I dettagli richiesti includono segnale di ingresso, scalatura, punto decimale e tensione di alimentazione.
Il dispositivo funziona a 12 V DC (8-20 V DC) o 24 V DC (18-29 V DC). Il campo è selezionabile tramite ponticello o preimpostato in fabbrica per GIA2448WE.
Il collegamento avviene tramite morsetti a vite/innestabili a 4 pin per conduttori da 0,14 a 1,5 mm². I morsetti S e GND sono collegati internamente al dispositivo.
L'alloggiamento in Noryl rinforzato con fibra di vetro offre una protezione frontale IP54, oppure IP65 con O-ring opzionale. La profondità di montaggio è di circa 65 mm.
