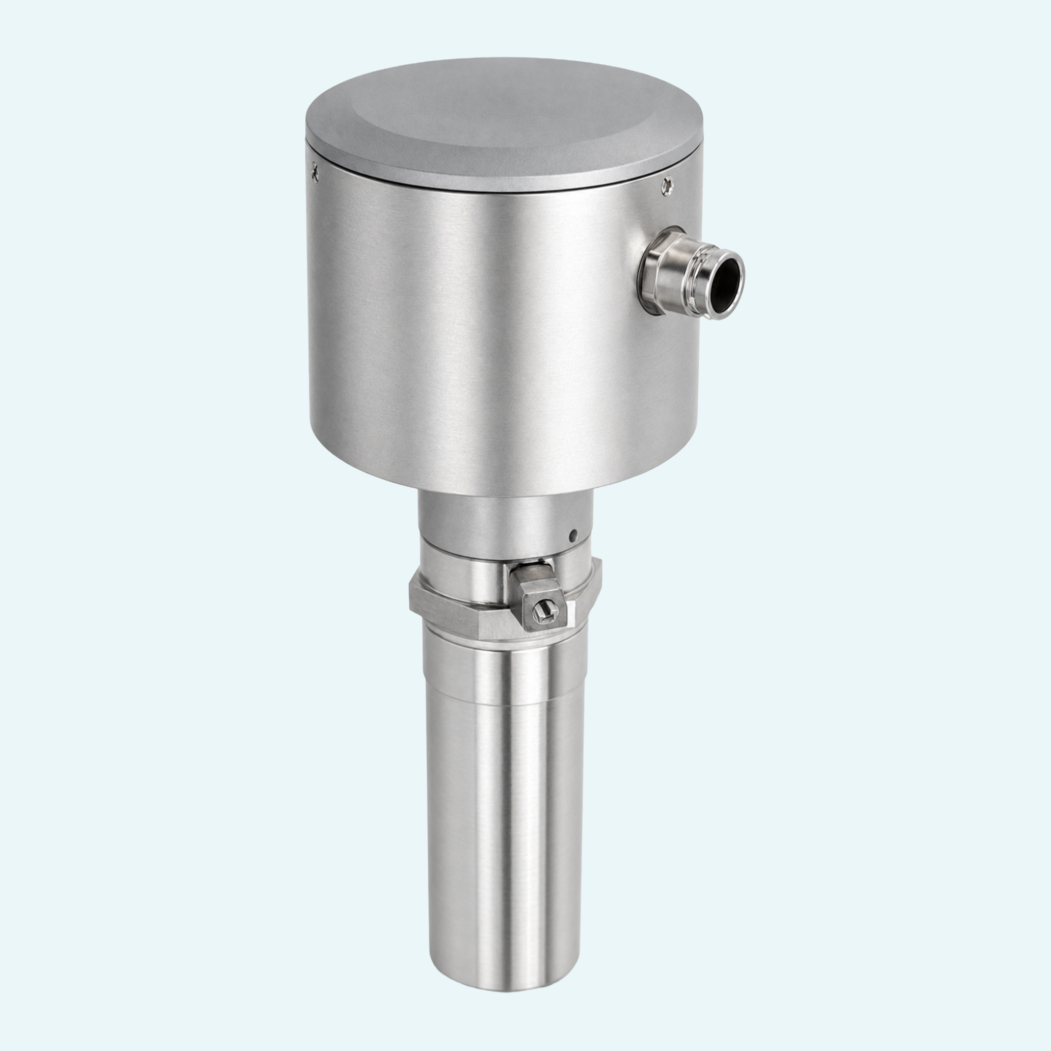

La misura di portata nei fluidi conduttivi diventa più semplice da gestire quando la sonda di misura può rimanere accessibile senza aprire il processo. FIS misura la velocità di flusso locale di liquidi, paste e fanghi conduttivi, in gran parte omogenei, inclusi i fluidi con contenuto di solidi, utilizzando un principio di misura magnetico-induttivo.
Una sola sonda copre un'ampia gamma di tubazioni: l'installazione è possibile con boccole saldate per DN 50...DN 400 oppure con un morsetto di montaggio in plastica per DN 50...DN 150. Il valore di fondo scala è impostato in fabbrica da 1...8 m/s con incrementi di 1 m/s, offrendo agli utenti un campo di uscita definito per la propria applicazione. Un'uscita passiva in corrente 4...20 mA trasferisce la velocità misurata al sistema di controllo.
La sonda di misura completa può essere estratta senza creare un'apertura verso il fluido. Ciò riduce l'impegno di manutenzione e favorisce una manutenzione più sicura, poiché in caso di guasto è necessario sostituire solo la sezione elettronica. I materiali in acciaio inossidabile e ceramica supportano l'utilizzo con fluidi impegnativi, mentre con la versione con connettore rotondo è disponibile un grado di protezione fino a IP 67.
La sonda misura la velocità di flusso nei fluidi conduttivi rilevando la tensione indotta generata dal movimento del fluido attraverso un campo magnetico.
Il principio di misura è concepito per liquidi, paste e fanghi conduttivi, in gran parte omogenei, inclusi i fluidi con contenuto di solidi.
La sonda viene montata nella tubazione utilizzando le boccole saldate in dotazione o un morsetto di montaggio in plastica, in base al diametro nominale e al tipo di collegamento.
La velocità misurata viene trasmessa tramite un'uscita passiva in corrente 4...20 mA.
Il valore di fondo scala può essere impostato dall'utente tramite dip switch, con incrementi di 1 m/s da 1 m/s a 8 m/s.
Un tasto ZERO CAL supporta la regolazione dello zero quando la tubazione è completamente piena e la velocità di flusso è nulla.
Sono disponibili versioni con pressacavo Pg 9 o connettore rotondo M12x1 a 4 poli.
Durante la messa in servizio, il dispositivo esegue un autotest automatico e segnala lo stato di test o di guasto tramite l'uscita in corrente.
