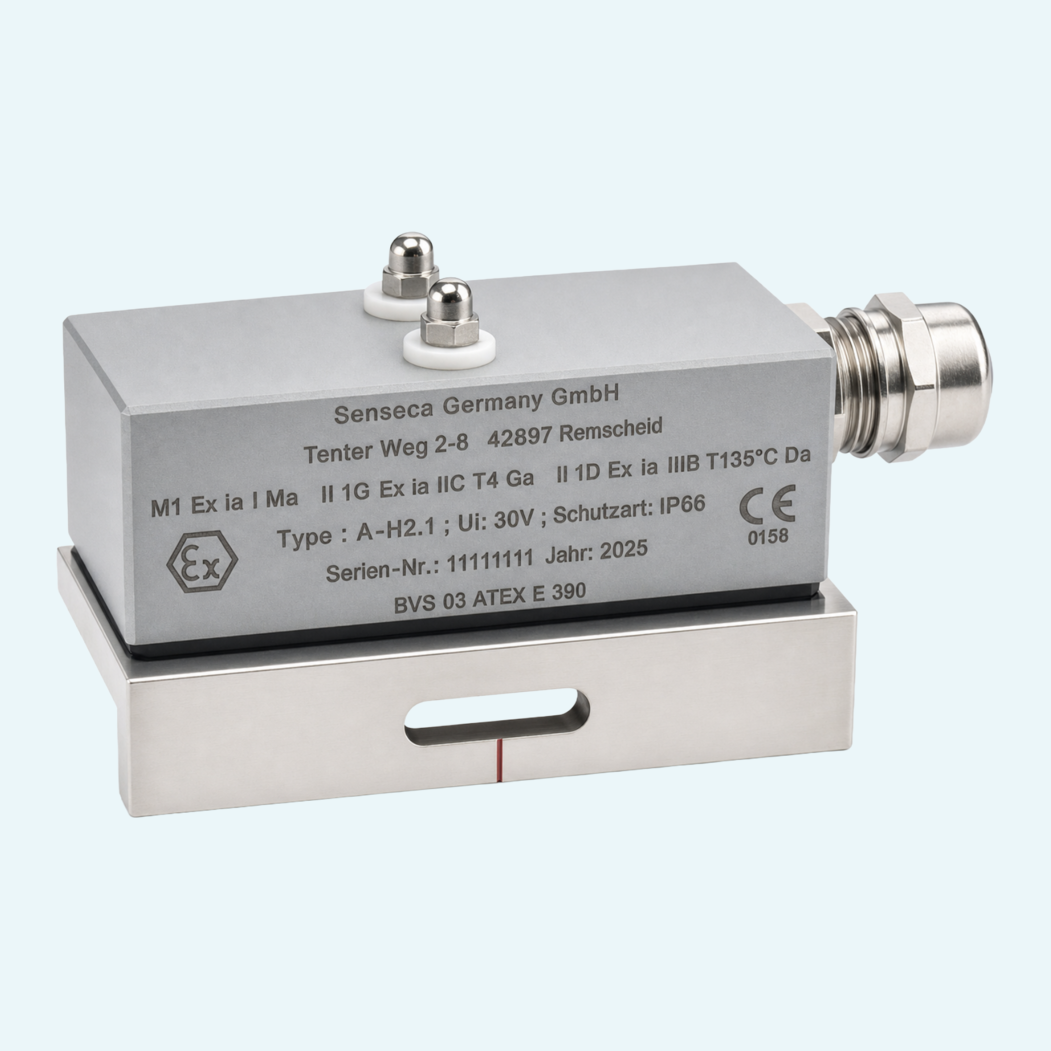

La commutazione nei circuiti a sicurezza intrinseca richiede limiti chiari, una costruzione robusta e componenti omologati. Questa testina di commutazione aggiunge la commutazione con contatto Reed ai dispositivi HD1K, HD1KO, HD2K e HD2KO e dispone dell'omologazione ATEX BVS 03 ATEX E390 X per l'uso in circuiti a sicurezza intrinseca.
La progettazione supporta una commutazione affidabile negli impianti industriali in cui i valori elettrici devono rimanere controllati. Il contatto di scambio è dimensionato per max. 30 V e max. 1 A, con capacità e induttanza interne trascurabili. Un campo di temperatura del fluido di -20...+120 °C contribuisce a coprire condizioni di processo impegnative.
Opzioni di collegamento pratiche semplificano l'integrazione. Sono disponibili versioni con foro filettato M20x1,5 o pressacavo montato per diametri del cavo da 7...13 mm, ciascuna sul lato di ingresso o di uscita. La custodia in acciaio inossidabile, la piastra scorrevole in ottone nichelato e il grado di protezione (IP65) supportano un utilizzo duraturo sui dispositivi HD.
La testina di commutazione utilizza un contatto Reed con funzione di scambio. I valori elettrici sono specificati per carichi ohmici.
L'unità è destinata esclusivamente a circuiti a sicurezza intrinseca. Deve essere previsto un amplificatore di commutazione separatore idoneo.
Sono disponibili versioni con foro filettato M20x1,5 o con pressacavo montato per diametri del cavo da 7...13 mm.
Il collegamento può essere posizionato sul lato di ingresso o sul lato di uscita, in base alla versione selezionata.
La testina di commutazione può essere regolata longitudinalmente. Una volta raggiunto il valore di commutazione, l'unità di commutazione viene fissata con una vite di fissaggio.
La custodia è realizzata in acciaio inossidabile con piastra scorrevole in ottone nichelato e grado di protezione (IP65).
