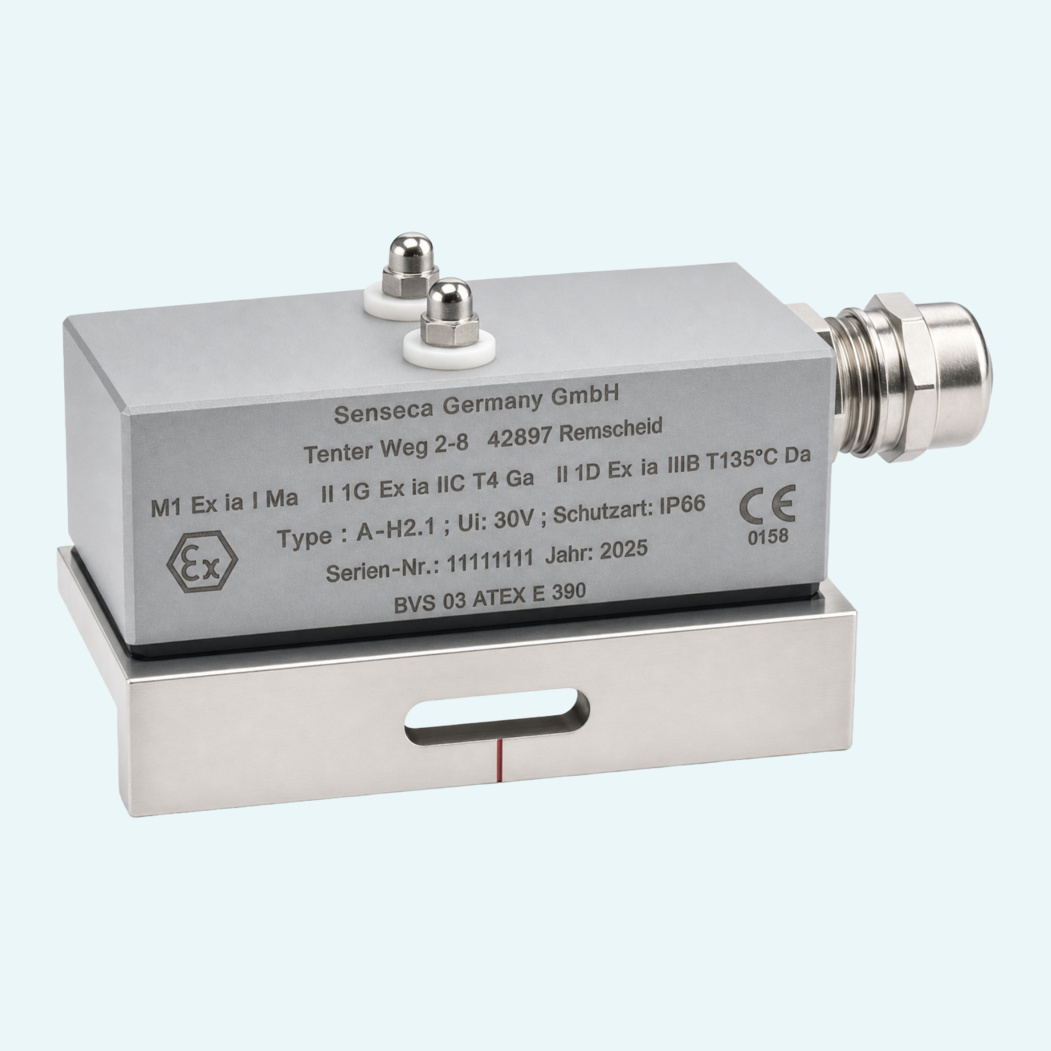

Das Schalten in eigensicheren Stromkreisen erfordert klare Grenzwerte, eine robuste Konstruktion und zugelassene Komponenten. Dieser Schaltkopf ergänzt die Geräte HD1K, HD1KO, HD2K und HD2KO um eine Reed-Kontakt-Schaltung und verfügt über die ATEX-Zulassung BVS 03 ATEX E390 X für den Einsatz in eigensicheren Stromkreisen.
Die Konstruktion unterstützt zuverlässiges Schalten in industriellen Anlagen, in denen die elektrischen Werte kontrolliert bleiben müssen. Der Wechselkontakt ist für max. 30 V und max. 1 A ausgelegt, mit vernachlässigbarer interner Kapazität und Induktivität. Ein Medientemperaturbereich von -20...+120 °C deckt anspruchsvolle Prozessbedingungen ab.
Praktische Anschlussoptionen erleichtern die Integration. Es sind Ausführungen mit Gewindebohrung M20x1,5 oder montierter Kabelverschraubung für Kabeldurchmesser von 7...13 mm erhältlich, jeweils auf der Zulauf- oder Ablaufseite. Das Edelstahlgehäuse, die vernickelte Schiebeplatte aus Messing und die Schutzart IP65 unterstützen den langlebigen Einsatz an HD-Geräten.
Der Schaltkopf verwendet einen Reed-Kontakt mit Wechselfunktion. Die elektrischen Werte sind für ohmsche Lasten angegeben.
Das Gerät ist nur für eigensichere Stromkreise bestimmt. Es muss ein geeigneter Trennschaltverstärker vorgesehen werden.
Es sind Ausführungen mit Gewindebohrung M20x1,5 oder mit montierter Kabelverschraubung für Kabeldurchmesser von 7...13 mm erhältlich.
Der Anschluss kann je nach gewählter Ausführung auf der Zulaufseite oder der Ablaufseite positioniert werden.
Der Schaltkopf kann längs verschoben werden. Nach Erreichen des Schaltwerts wird die Schalteinheit mit einer Befestigungsschraube fixiert.
Das Gehäuse besteht aus Edelstahl mit einer vernickelten Schiebeplatte aus Messing und Schutzart IP65.
