La potencia activa en accionamientos de motor y equipos controlados por ángulo de fase requiere una señal que los sistemas de control de procesos puedan utilizar directamente. El WM500 convierte la potencia activa de sistemas de alimentación simétricos monofásicos y trifásicos en señales analógicas estándar proporcionales.
El transmisor admite rangos de entrada de corriente de 1 A o 5 A y entradas de tensión de hasta 440 V, con un rango de frecuencia de 45 ... 400 Hz. Los dispositivos sin circuitos de compensación miden la potencia activa cuando la forma de la curva de tensión no es relevante, incluidos los accionamientos de motores eléctricos controlados por convertidor de frecuencia. Para tensión trifásica sinusoidal, la versión con circuito de compensación elimina casi por completo el error adicional causado por desviaciones entre la tensión de línea y la tensión nominal.

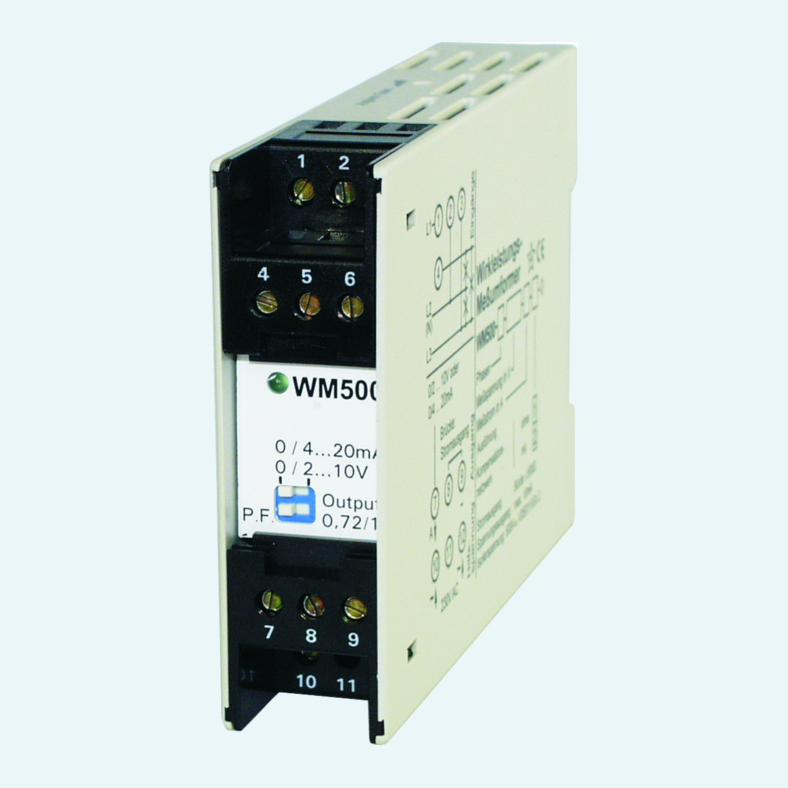

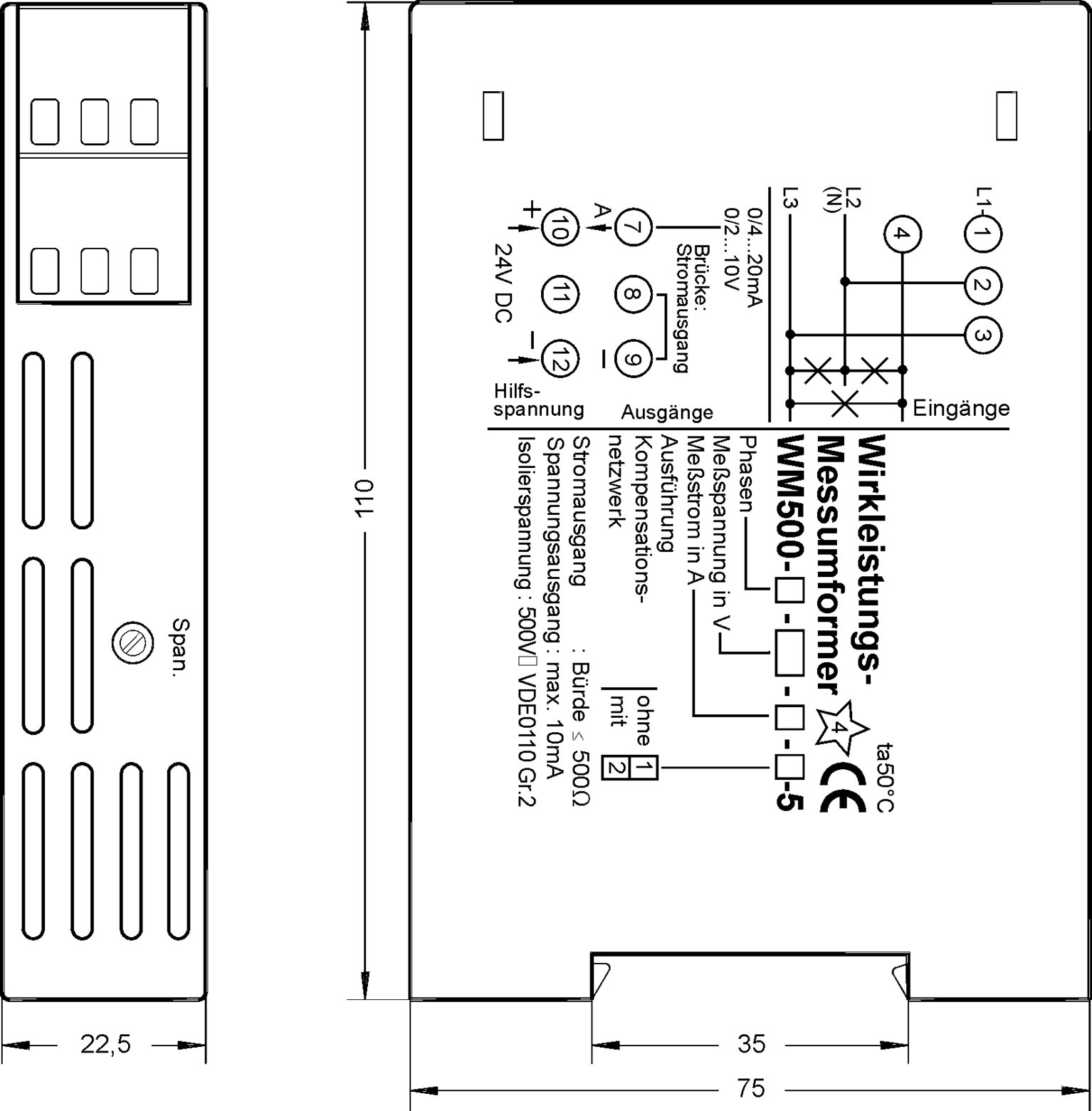

Las salidas seleccionables de 0/4 ... 20 mA o 0/2 ... 10 V simplifican la integración en sistemas de automatización. El aislamiento completo de 3 puertos, la exactitud < 0,2 % y la carcasa compacta de policarbonato de 22,5 mm para montaje en carril DIN TH35 permiten un uso fiable en armarios de control industriales.
El transmisor está disponible para sistemas de alimentación simétricos monofásicos o trifásicos, con variantes de pedido para las tensiones de medición habituales.

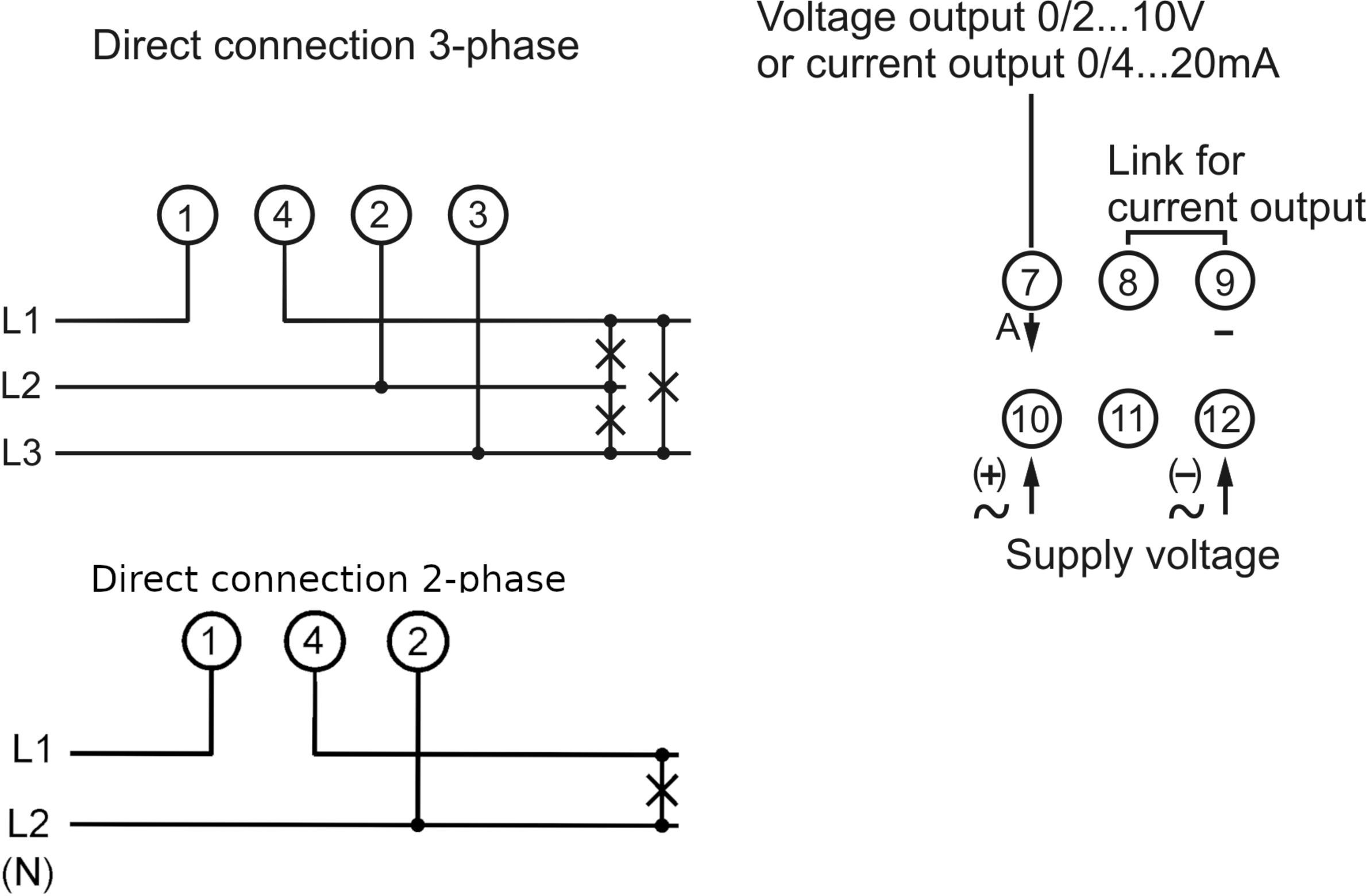

La entrada de corriente está disponible como 0 ... 1 A o 0 ... 5 A. La entrada de tensión cubre 0 ... 440 V y admite la conexión mediante acceso directo o transformadores.
Hay modelos disponibles sin circuito de compensación o con circuito de compensación integrado para aplicaciones de tensión trifásica sinusoidal.
La salida se selecciona como 0/4 ... 20 mA o 0/2 ... 10 V. Un puente entre los terminales 8 y 9 configura el funcionamiento de salida de tensión a corriente.
El factor de potencia cosφ es seleccionable mediante conmutador entre 0,72 y 1, utilizando el control del panel frontal.
El valor final puede ajustarse de -30 ... 5 %, lo que permite adaptar el rango de medición configurado a la aplicación.
Las variantes de alimentación incluyen 230 V AC ± 10 % y 24 V DC ± 15 %, en función del código de pedido seleccionado.
| Rango de tensión |
0...440 V
|
|---|---|
| Rango actual |
0...5 A
|
| Rango de frecuencia |
45...400 Hz
|
| Terminales con grado de protección |
IP20
|
|---|---|
| Temperatura de funcionamiento |
-10...+50 °C
|
| Número de salidas analógicas (activas) |
1
|
|---|---|
| Tipo de salida analógica |
4…20 mA, 0…20 mA,0…10V, 2…10V
|
| Exactitud |
0...0 % 0.2 %
|
| Carga (salida de corriente actual) |
500 Ω
|
| Materiales |
Polycarbonate, UL94V-0
|
|---|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
Terminals
|
|---|
| Tensión auxiliar |
230 V AC, 24 V DC
Para 230 V AC ±10 % 50 ... 60 Hz: 230 V AC Para 24 V DC ±15 %: 24 V DC |
|---|---|
| Tolerancia de la tensión auxiliar |
± 10 %, ± 15 %
Para 230 V AC ±10 % 50 ... 60 Hz: ± 10 % Para 24 V DC ±15 %: ± 15% |
