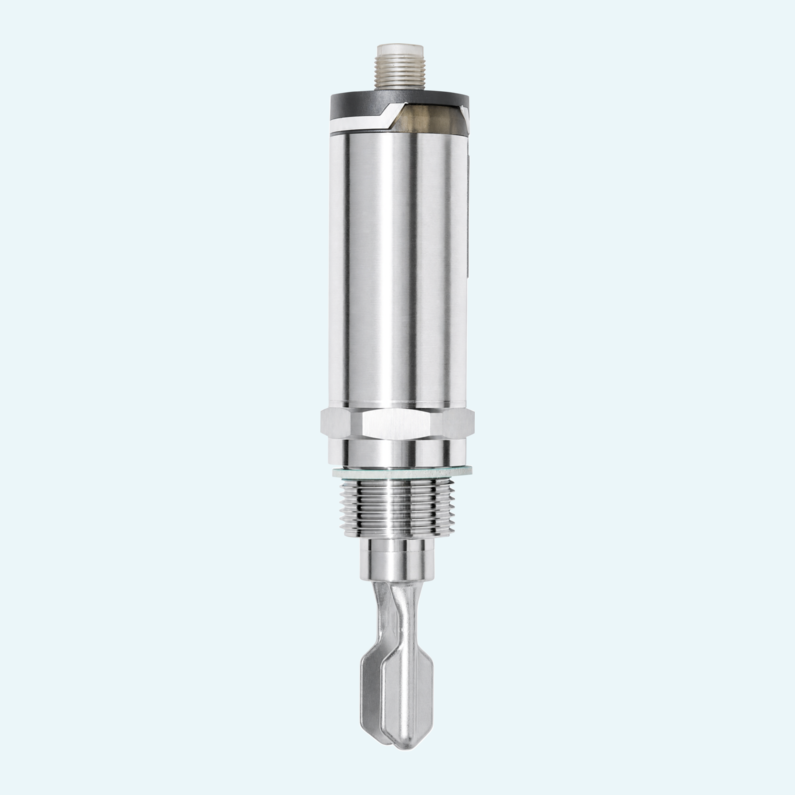

La detección fiable del límite de líquido no debería depender de la conductividad, la constante dieléctrica, condiciones libres de espuma o una trayectoria óptica limpia. Vibrocont SCM 300 utiliza una horquilla vibrante compacta para detectar la cobertura de líquido en depósitos, recipientes y tuberías, incluidos los sistemas de limpieza y de filtrado, así como los depósitos de refrigerante y lubricante.
El accionamiento piezoeléctrico excita la horquilla a su frecuencia de resonancia. Cuando el líquido cubre la horquilla, la resonancia cambia y la electrónica emite una señal de conmutación mediante una salida DC-PNP o AC/DC. Esto convierte al sensor en una alternativa práctica allí donde los principios de flotador, conductivo, capacitivo u óptico se ven afectados por depósitos, turbulencias, flujo o burbujas de aire.
Con sus reducidas dimensiones, cualquier posición de montaje y una presión de proceso de -1 a 40 bar, Vibrocont SCM 300 se adapta a instalaciones exigentes. Existen versiones para temperaturas del medio de hasta +150 °C, y las variantes con homologación WHG admiten su uso como sistemas de protección contra sobrellenado y detección de fugas.
El accionamiento piezoeléctrico excita la horquilla a su frecuencia de resonancia. La cobertura de líquido reduce la resonancia, lo que la electrónica evalúa.
El sensor se utiliza para la protección contra sobrellenado y la protección de bombas en depósitos, recipientes, tuberías, sistemas de limpieza, sistemas de filtrado y depósitos de refrigerante o lubricante.
Existen versiones con electrónica DC-PNP para 10...30 V DC o con electrónica AC/DC para 20…253 V AC/DC.
Las conexiones de proceso roscadas incluyen ISO 228 G½", G¾" y G1", así como EN10226 R½", R¾" y R1".
El tiempo de conmutación es de aproximadamente 0,5 s cuando está cubierto y de aproximadamente 1 s cuando está descubierto, con una histéresis de hasta 3 mm.
El dispositivo está especificado para una densidad de líquido >0,7 g/cm³, con una versión opcional >0,5 g/cm³, y una viscosidad dinámica de 1…10.000 mPa·s.
