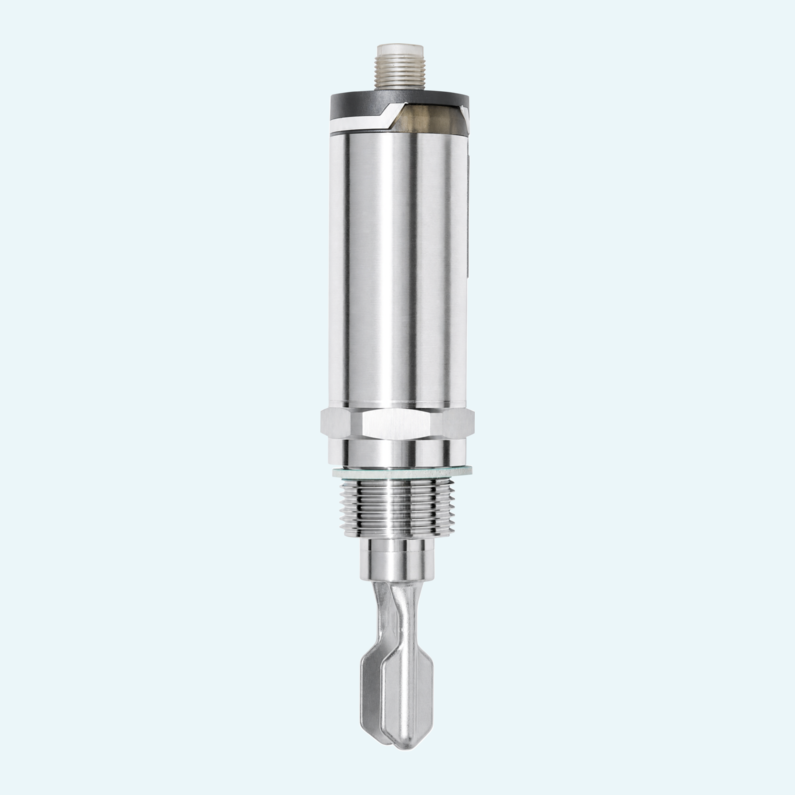

Un rilevamento affidabile del limite di livello del liquido non dovrebbe dipendere dalla conducibilità, dalla costante dielettrica, dall'assenza di schiuma o da un percorso ottico pulito. Vibrocont SCM 300 utilizza una compatta forcella vibrante per rilevare la copertura del liquido in serbatoi, recipienti e tubazioni, inclusi impianti di lavaggio e di filtrazione nonché serbatoi di refrigerante e lubrificante.
Il pilotaggio piezoelettrico eccita la forcella alla sua frequenza di risonanza. Quando il liquido copre la forcella, la risonanza cambia e l'elettronica emette un segnale di commutazione tramite uscita DC-PNP o AC/DC. Questo rende il sensore un'alternativa pratica laddove i principi a galleggiante, conduttivi, capacitivi o ottici sono influenzati da depositi, turbolenze, flusso o bolle d'aria.
Con le sue dimensioni ridotte, qualsiasi posizione di montaggio e una pressione di processo da -1 a 40 bar, Vibrocont SCM 300 si adatta a installazioni impegnative. Sono disponibili versioni per temperature del fluido fino a +150 °C, e le varianti omologate WHG supportano l'utilizzo come sistemi di protezione contro il troppo pieno e di rilevamento perdite.
Il pilotaggio piezoelettrico eccita la forcella alla frequenza di risonanza. La copertura del liquido riduce la risonanza, che l'elettronica valuta.
Il sensore è utilizzato per la protezione contro il troppo pieno e la protezione delle pompe in serbatoi, recipienti, tubazioni, impianti di lavaggio, impianti di filtrazione e serbatoi di refrigerante o lubrificante.
Sono disponibili versioni con elettronica DC-PNP per 10...30 V DC oppure elettronica AC/DC per 20…253 V AC/DC.
I collegamenti di processo filettati includono ISO 228 G½", G¾", G1" e EN10226 R½", R¾" e R1".
Il tempo di commutazione è di circa 0,5 s quando coperto e di circa 1 s quando scoperto, con un'isteresi fino a 3 mm.
Il dispositivo è specificato per una densità del liquido >0,7 g/cm³, con versione opzionale >0,5 g/cm³, e una viscosità dinamica da 1…10.000 mPa·s.
