Los líquidos viscosos pueden dificultar la medición de caudal, especialmente cuando el medio es un aceite, una pasta, una emulsión o un líquido a base de jabón. Este caudalímetro de engranajes está diseñado para medios líquidos, autolubricantes y no abrasivos, y utiliza un principio de medición volumétrico prácticamente independiente de la viscosidad.
Los rangos de medición abarcan de 0,02 a 150 l/min, con diámetros nominales de DN 8 a DN 25 y roscas hembra de G 1/4 a G 1. Esto ofrece a los usuarios una opción práctica para tareas compactas de dosificación, lubricación y caudal de proceso en las que se requiere un dispositivo económico.
La instalación en sistemas de tuberías es sencilla: el dispositivo puede montarse en cualquier posición, la dirección del caudal se puede seleccionar libremente y no se requiere tramo de entrada. Las opciones de salida incluyen push-pull, A/B para la detección del sentido de caudal y salida de pulsos de 2 hilos con un esfuerzo de cableado reducido.
Un par de engranajes se mueve en proporción al caudal. El sensor detecta este movimiento a través de la pared cerrada de la carcasa.
El dispositivo mide medios viscosos, líquidos y autolubricantes, así como líquidos que contienen agua, como jabones, pastas y emulsiones de carácter no abrasivo.
Los tipos de salida disponibles incluyen salida de transistor push-pull, salida A/B con dos señales push-pull desfasadas y salida de pulsos de 2 hilos.

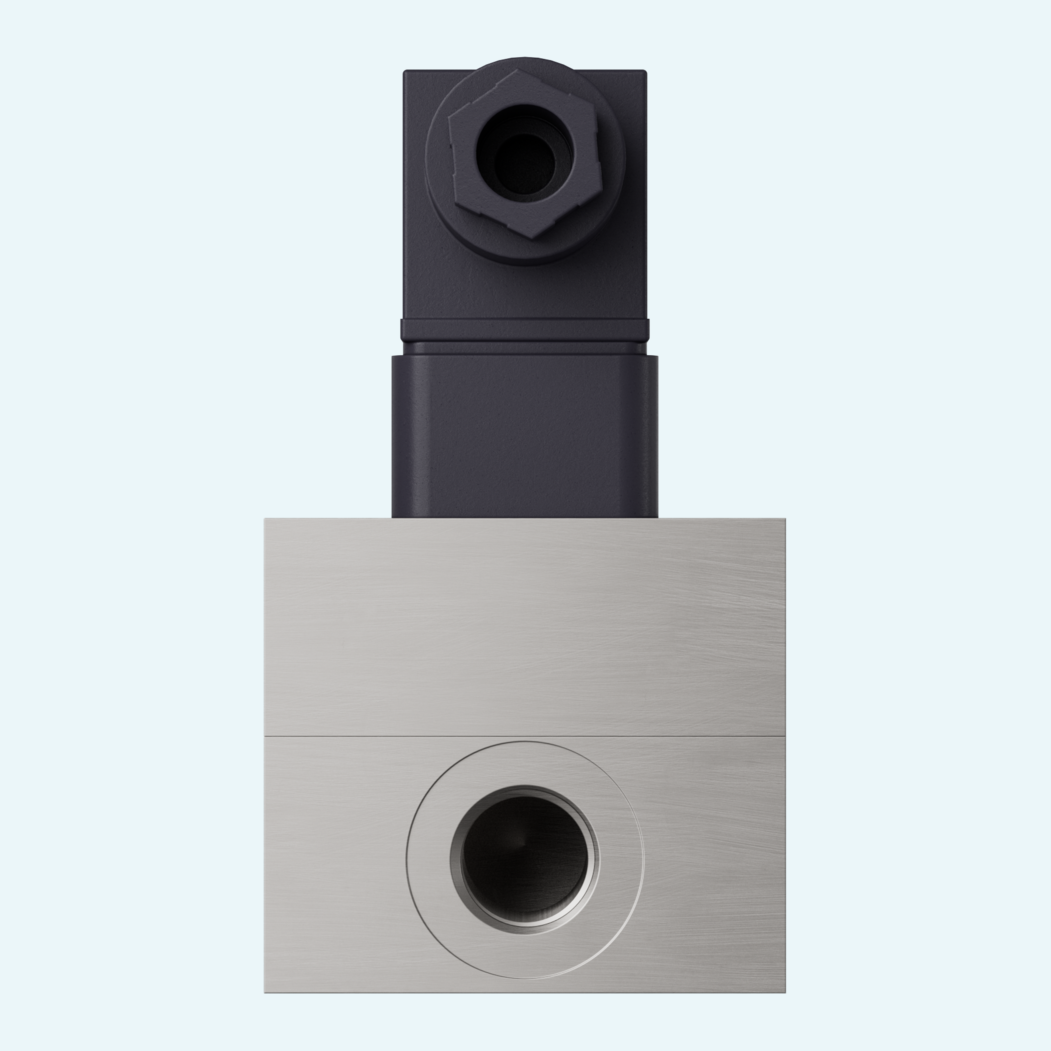

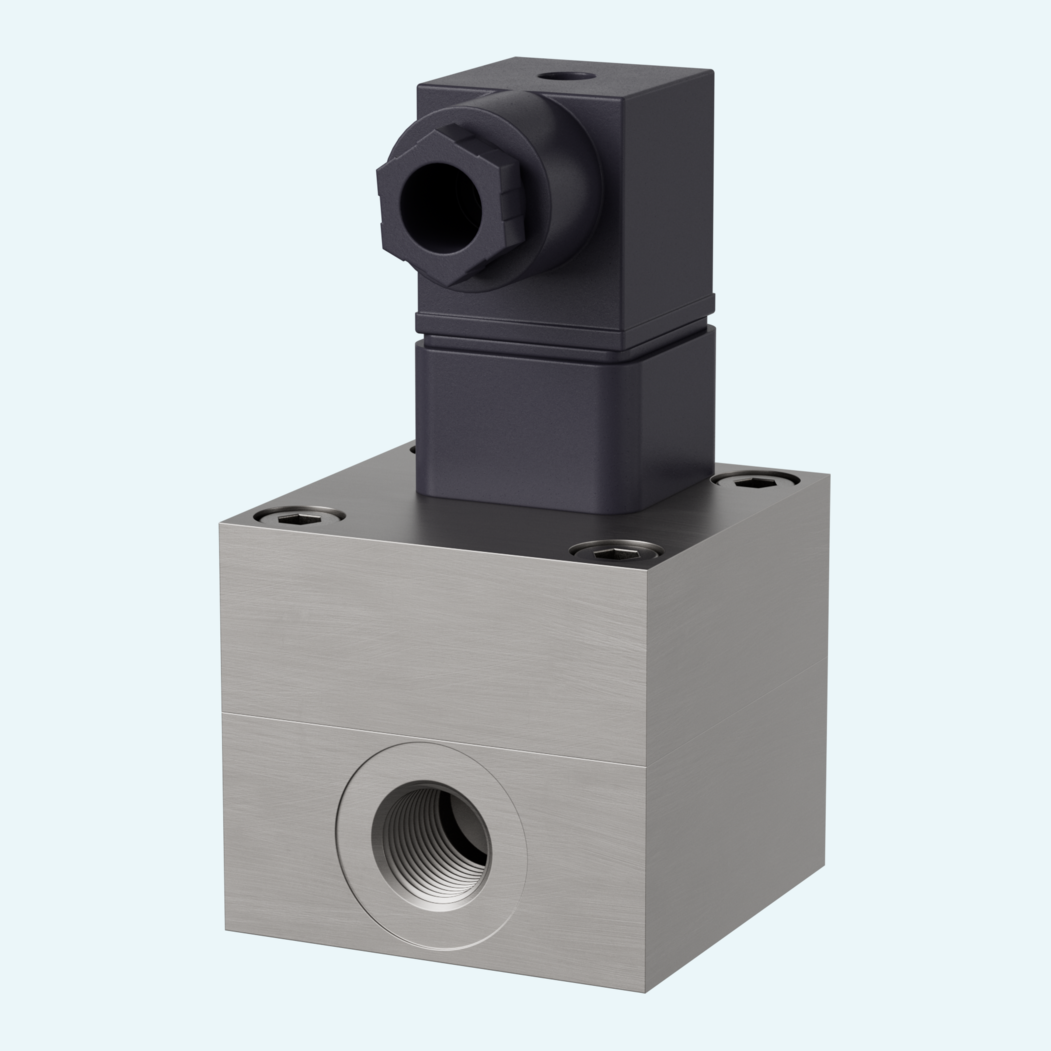

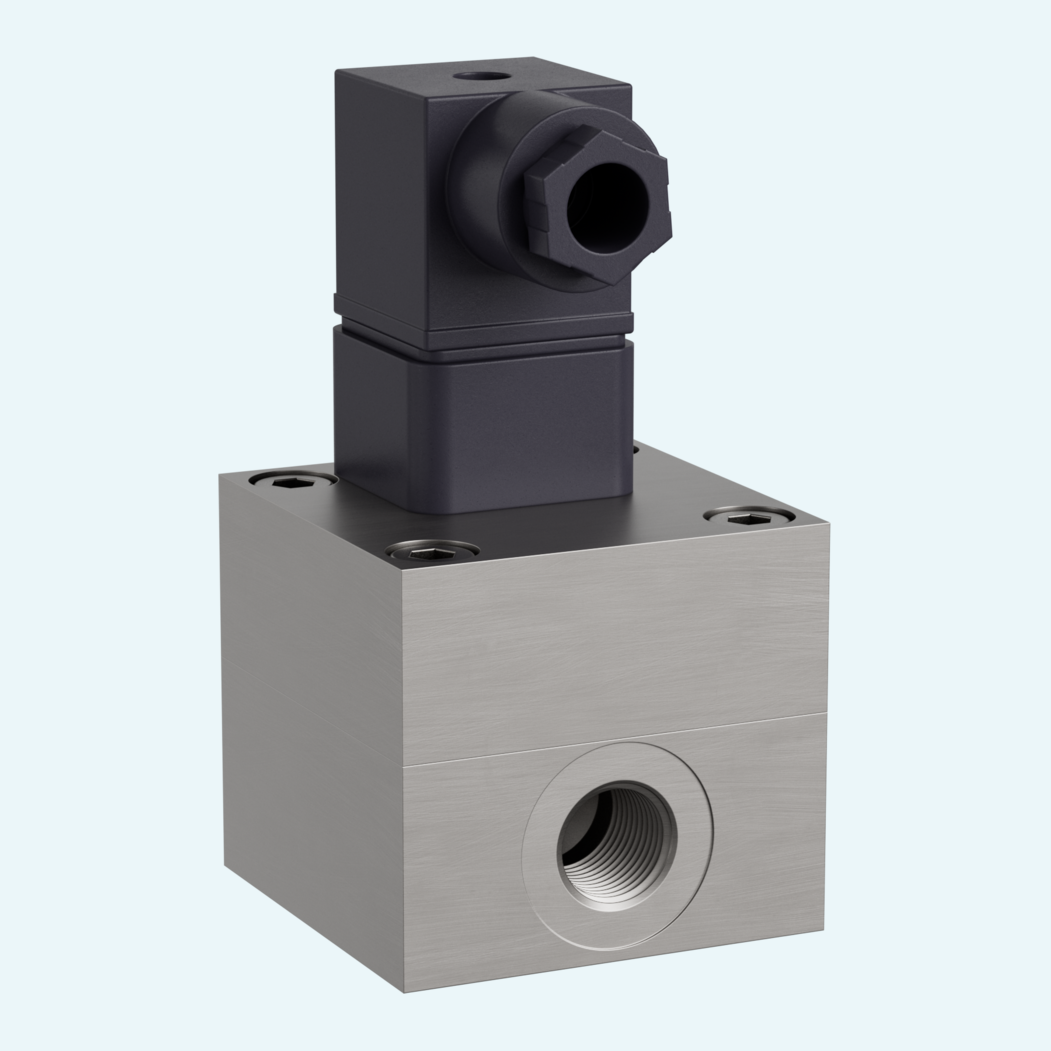

Las opciones de conexión incluyen conector DIN 43650-A / ISO 4400 o conector circular M12x1 de 4 pines. La salida A/B requiere el conector circular de 4 pines.
Existen variantes con carcasa de aluminio o de acero inoxidable. Los materiales en contacto con el medio incluyen acero inoxidable, FKM e Iglidur X según la versión.
El transmisor de caudal puede instalarse en cualquier posición en el sistema de tuberías. Puede utilizarse un filtro de 30 µm aguas arriba para proteger los engranajes de las partículas de suciedad.
