El trabajo basado en PC con instrumentos portátiles GMH 5xxx resulta más sencillo cuando la comunicación y la alimentación se realizan a través de un adaptador USB compacto. Esta familia de convertidores de interfaz conecta el instrumento a un puerto USB tipo A estándar y proporciona una interfaz serie aislada, creando un puerto COM adicional para su uso con software compatible.
Durante el funcionamiento conectado, el adaptador también alimenta el instrumento portátil mediante una alimentación aislada de ~5 VDC tras la inicialización en el PC. Esto mantiene el montaje compacto, con alimentación USB desde el PC, una conexión directa de bayoneta de 4 polos al GMH 5xxx y longitudes de cable de aprox. 30 cm en el lado USB y de aprox. 1 m en el lado del instrumento.

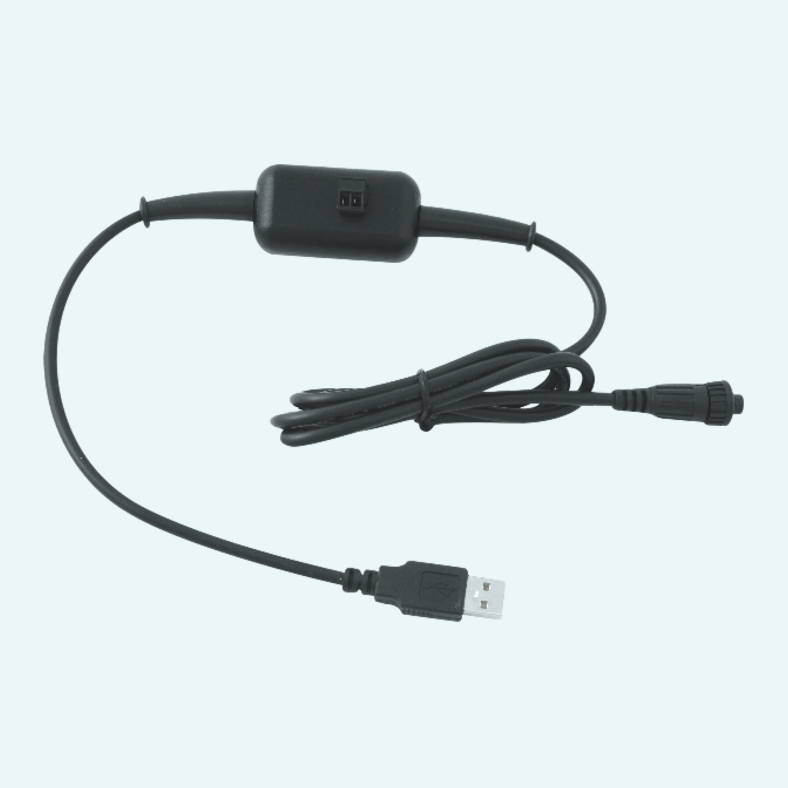

La familia abarca dos variantes para distintas necesidades de conexión. El USB 5100 se centra en la comunicación USB y la alimentación del instrumento, mientras que el USB 5200 añade un borne de tornillo/enchufable de 2 polos para la salida analógica de los dispositivos GMH 5xxx con función de salida analógica. Ambas variantes funcionan de 0 ... +50 °C y cumplen la Directiva EMC 2014/30/EU y RoHS 2011/65/EU.
En el lado del PC se utiliza un conector USB tipo A estándar. En el lado del instrumento se utiliza un conector de bayoneta de 4 polos para la conexión directa de un dispositivo GMH 5xxx.
El adaptador implementa una interfaz serie aislada. Tras la instalación, el PC proporciona un puerto COM adicional para el software compatible.
El adaptador recibe alimentación a través de la interfaz USB y proporciona una alimentación aislada de ~5 VDC para el instrumento portátil tras la correcta inicialización en el PC.
El USB 5200 incluye un borne de 2 polos para terminal de tornillo/enchufable RM 3.81 para la salida analógica de los dispositivos GMH 5xxx con función de salida analógica.
El Administrador de dispositivos de Windows muestra el adaptador como CP210x USB to UART Bridge Controller y permite cambiar el puerto COM en la configuración de puertos.
| Temperatura de funcionamiento |
0...50 °C
|
|---|---|
| Temperatura de almacenamiento |
-20...+70 °C
|
| Peso |
68 g
|
|---|---|
| Cable |
1.3 m
|
| Dimensiones |
31 mm x 56 mm x 24 mm
|
