Las señales de conmutación digitales necesitan una transferencia limpia al sistema de control, especialmente cuando se utilizan diferentes tipos de sensores en una planta. El TS500 supervisa y controla señales digitales procedentes de contactos de conmutación, interruptores de proximidad Namur según DIN EN 60947-5-6 o salidas electrónicas pasivas de otros dispositivos.
La etapa de salida puede seleccionarse según la aplicación: contactos de relé SPDT para conmutar cargas o una salida de transistor libre de tensión para conmutación electrónica rápida de hasta 2 kHz. La detección de fallos de línea para líneas rotas y en cortocircuito ayuda a identificar problemas de cableado cuando se utiliza con interruptores de proximidad Namur, mientras que los LED de estado indican las condiciones de funcionamiento y error en el dispositivo.

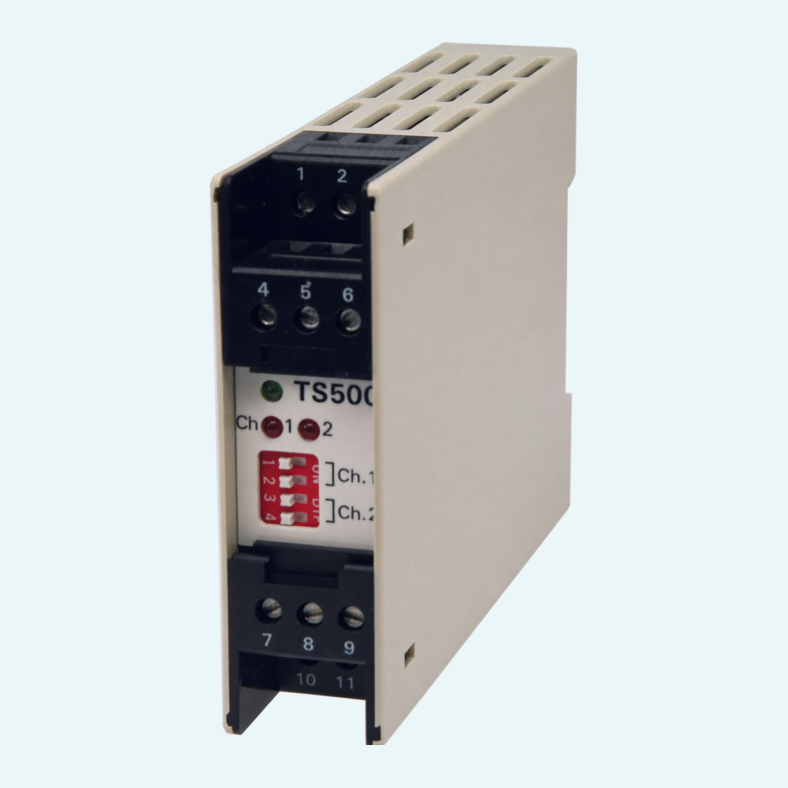

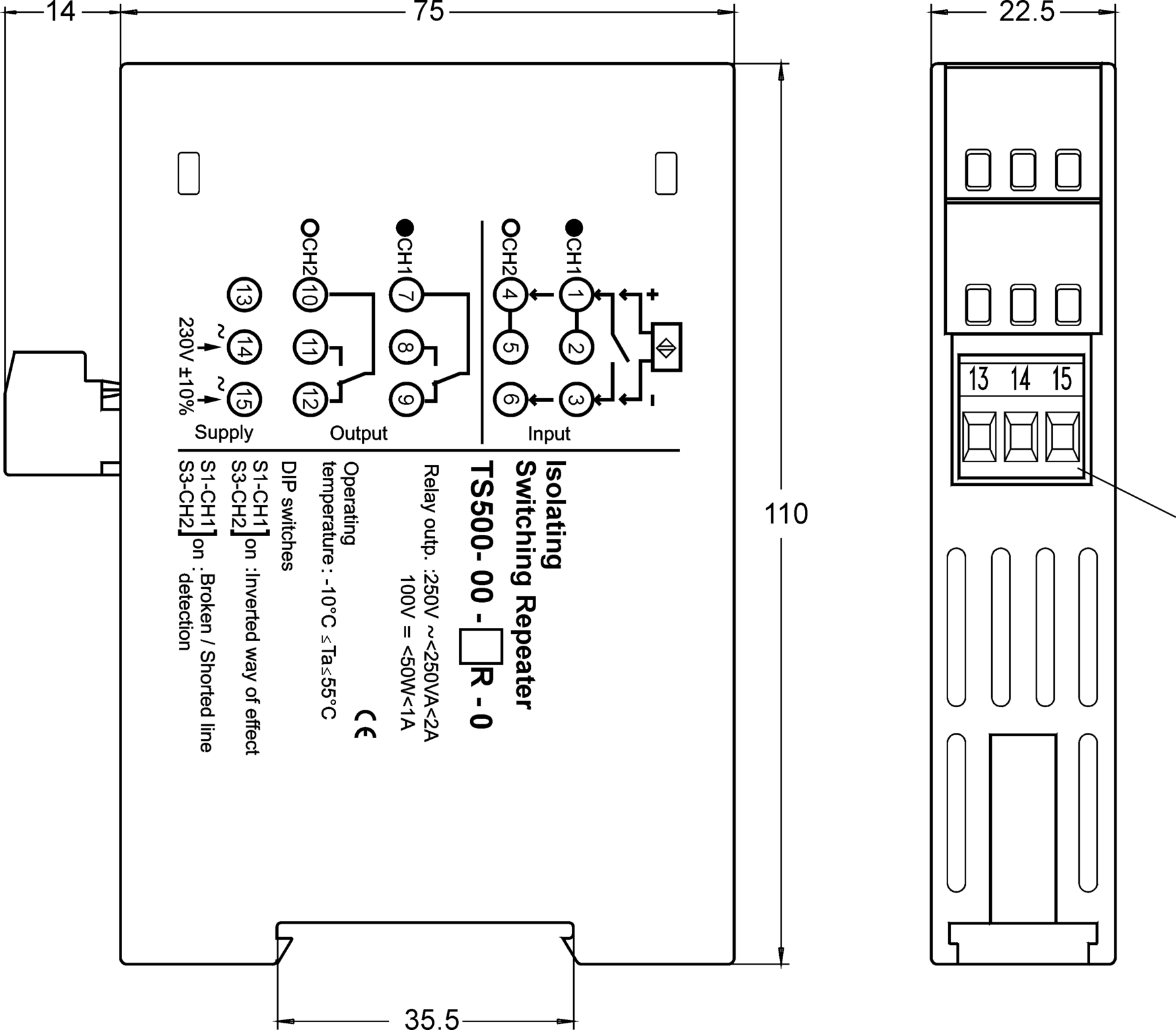

La carcasa compacta estándar para carril DIN admite el montaje TS35 y pesa aprox. 200 g, lo que resulta práctico para la instalación en armarios de control. Los bornes de tornillo para cables de hasta 2,5 mm², la carcasa IP30 y los bornes IP20 permiten un cableado sencillo en entornos protegidos.

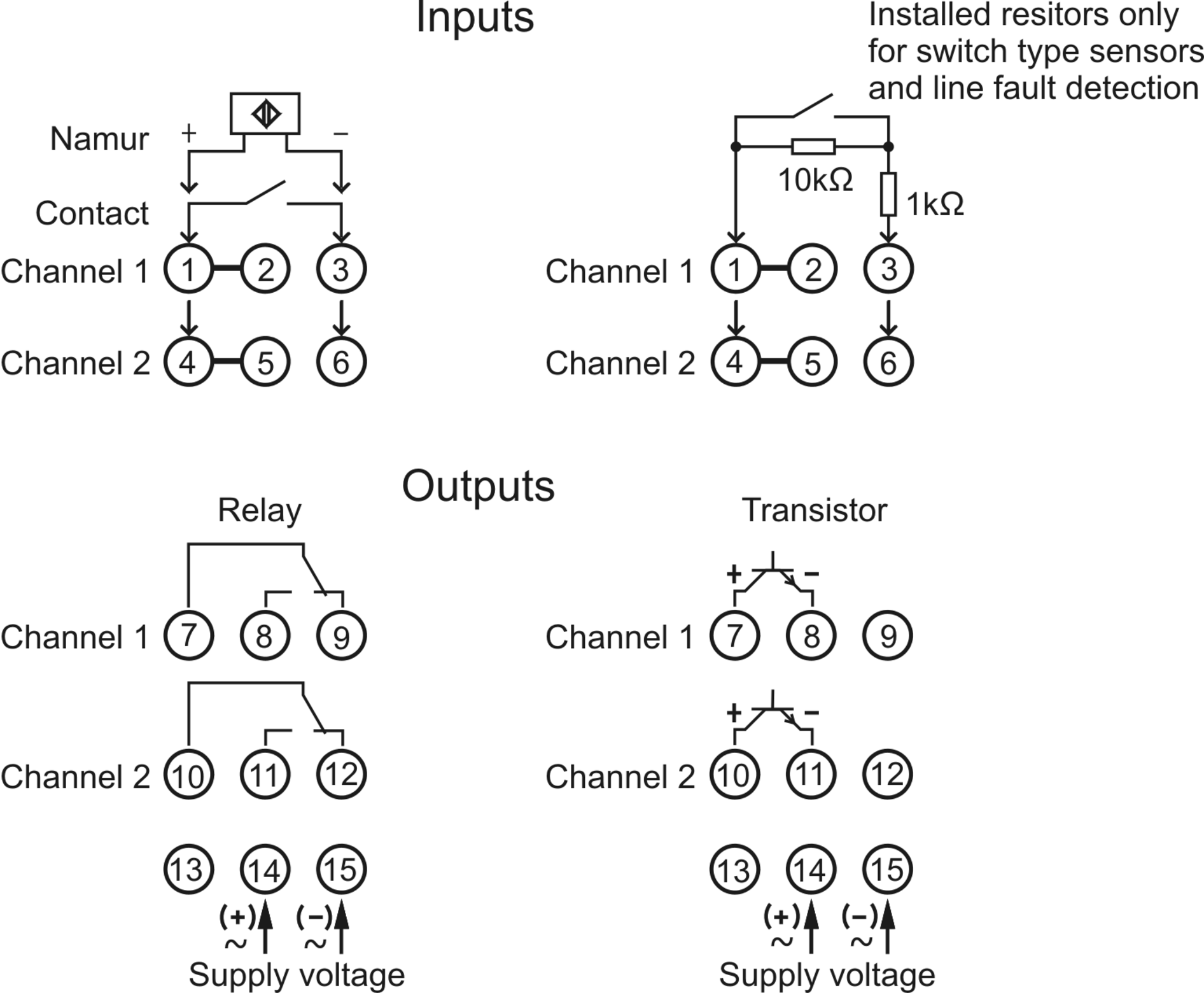

La entrada acepta contactos de conmutación, interruptores de proximidad Namur según DIN EN 60947-5-6 y salidas electrónicas pasivas de otros dispositivos.
Las variantes con relé disponen de contactos SPDT. La salida está clasificada para < 253 V AC, < 100 VA, < 2 A o < 100 V DC, < 50 W, < 2 A.
Las variantes con transistor proporcionan una salida libre de tensión y protegida contra cortocircuitos, con valores máximos de 35 V DC y 50 mA.
La detección de línea rota y cortocircuito está disponible para el funcionamiento Namur. Los umbrales de conmutación se definen según el nivel de corriente de la fuente.
Hay versiones disponibles para 230 V AC ±10 %, 47...63 Hz o 24 V DC ±15 %, con un consumo de potencia inferior a 2 W.
Los LED indican el estado de alimentación, conmutación y errores en el panel frontal.
