Las señales de conmutación digitales procedentes de zonas con riesgo de explosión requieren una separación controlada antes de entrar en el sistema de automatización. El TS500-Ex supervisa y controla estas señales mediante una entrada de seguridad intrínseca, mientras que el propio dispositivo se instala fuera de la zona Ex.

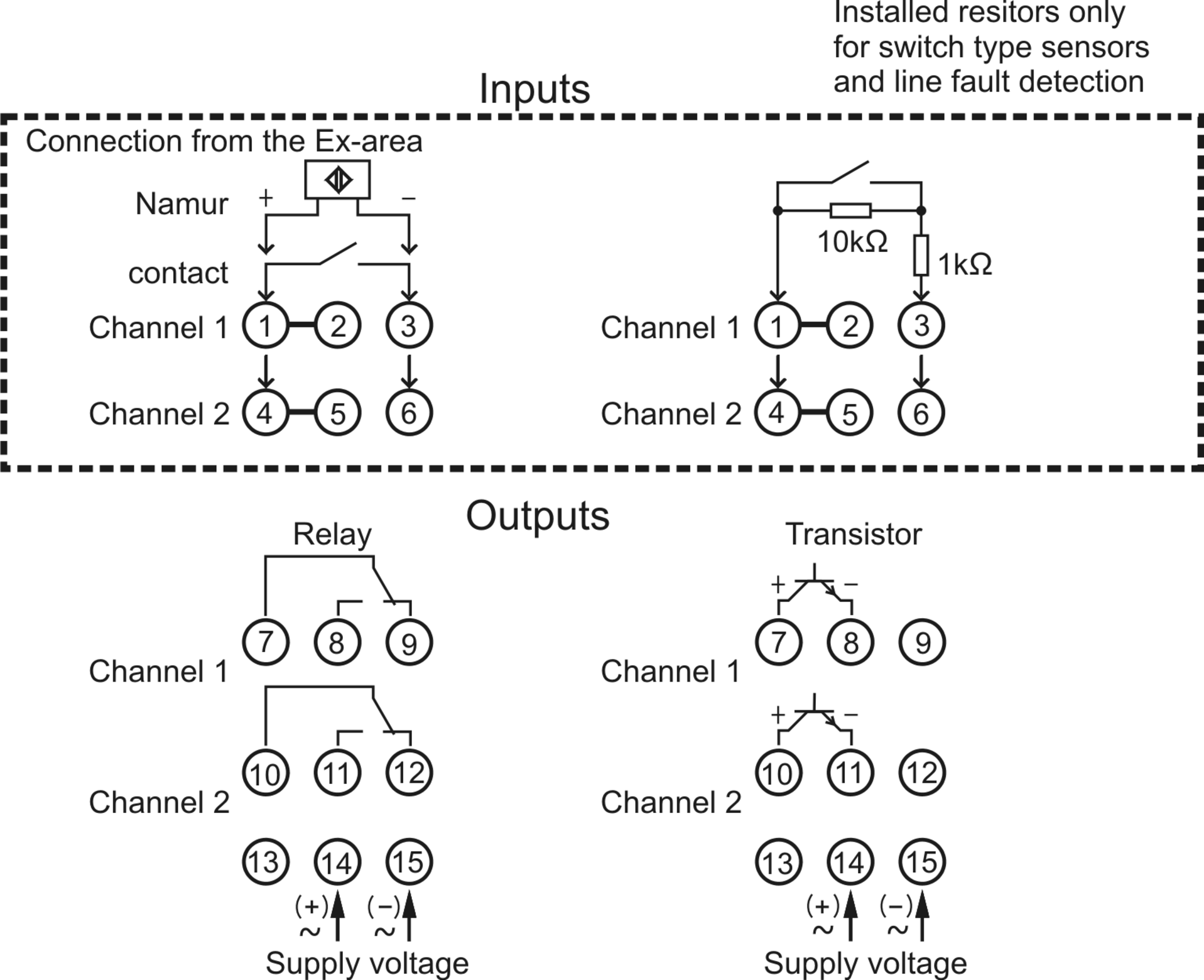

La entrada acepta contactos de conmutación, detectores de proximidad Namur conforme a la norma DIN EN 60947-5-6 y salidas electrónicas pasivas procedentes de otros dispositivos. Para los sensores Namur, la detección de fallos de línea puede activarse mediante microinterruptor DIP para detectar líneas rotas y en cortocircuito; con contactos de conmutación, se requieren resistencias externas para esta función.

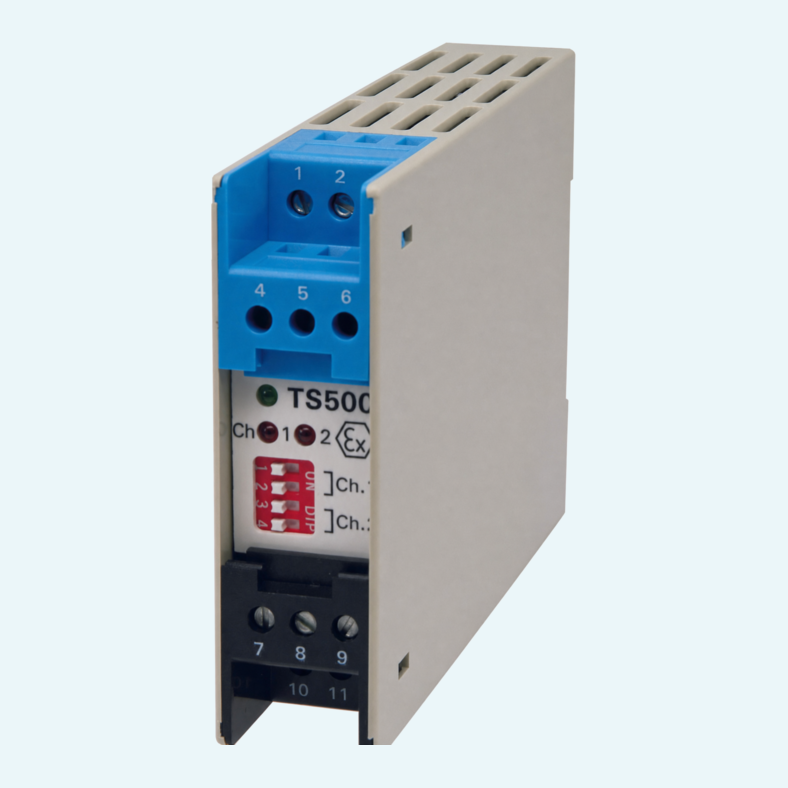

Las versiones de salida con contacto SPDT de relé o salida de transistor sin tensión facilitan la adaptación del dispositivo a la tarea de control. La carcasa para carril DIN de 22,5 mm, los LED del panel frontal y la selección del modo de funcionamiento mediante microinterruptores DIP favorecen una instalación práctica en el armario y un diagnóstico local claro.
La entrada está diseñada para señales digitales procedentes de zonas con riesgo de explosión. El dispositivo debe instalarse fuera de la zona Ex, ya que solo el circuito de entrada es de seguridad intrínseca.
La relación entre entrada y salida puede seleccionarse mediante microinterruptores DIP en el panel frontal para funcionamiento en circuito abierto o en circuito cerrado.
La supervisión de líneas rotas y en cortocircuito puede activarse mediante microinterruptor DIP cuando se utilizan detectores de proximidad Namur. Al utilizar contactos de conmutación, son necesarias resistencias externas.
Las variantes de relé proporcionan contactos SPDT con una capacidad de conmutación inferior a 253 V AC, 100 VA y 2 A, o inferior a 100 V DC, 50 W y 2 A.
Las variantes de transistor proporcionan salidas pasivas sin tensión, con una capacidad nominal de hasta 35 V DC y 50 mA, y protección contra cortocircuitos.

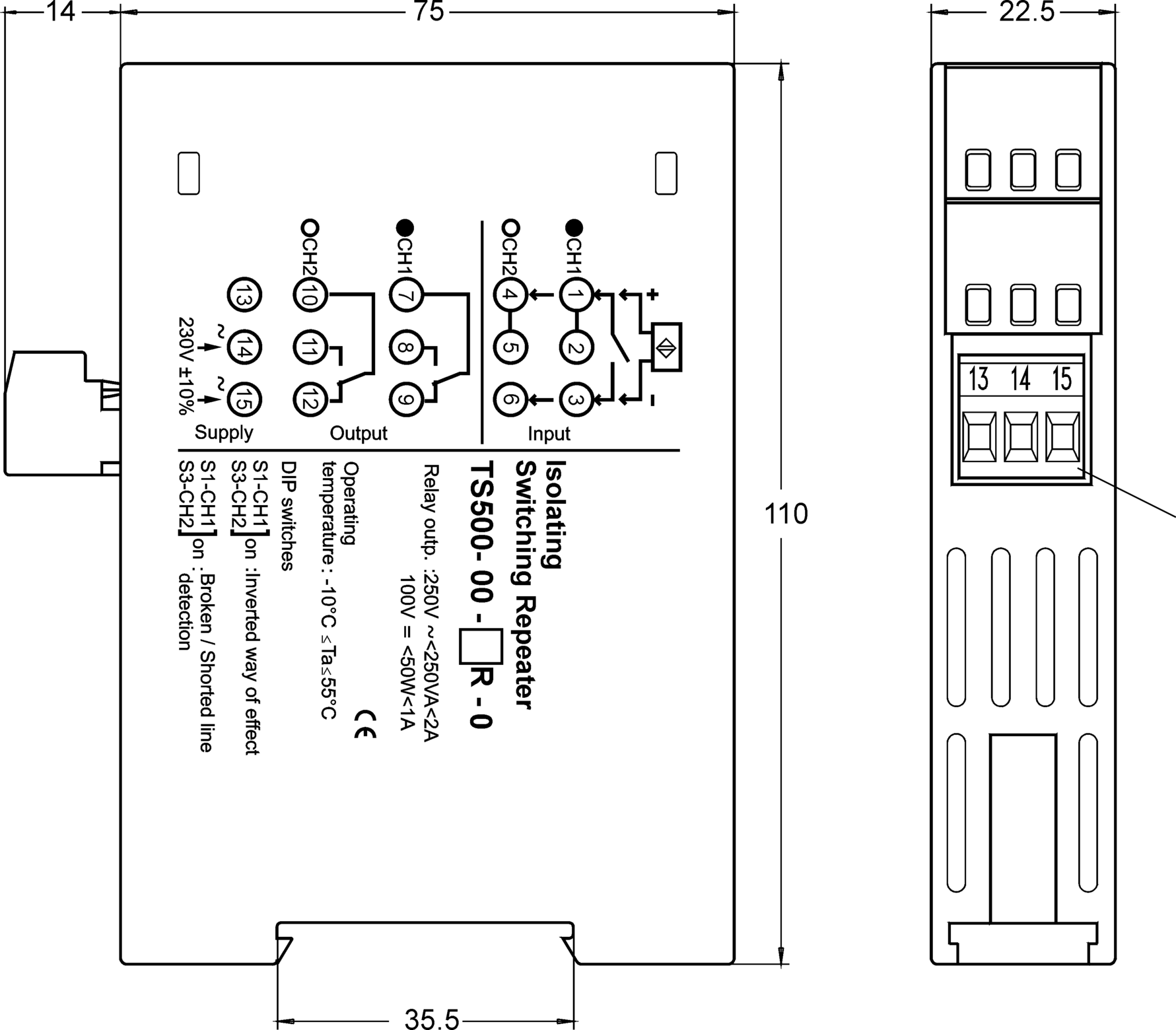

La carcasa estándar de policarbonato tiene 22,5 mm de ancho, pesa aproximadamente 200 g y se monta en carriles DIN TS35 con bornes de tornillo de hasta 2,5 mm².
