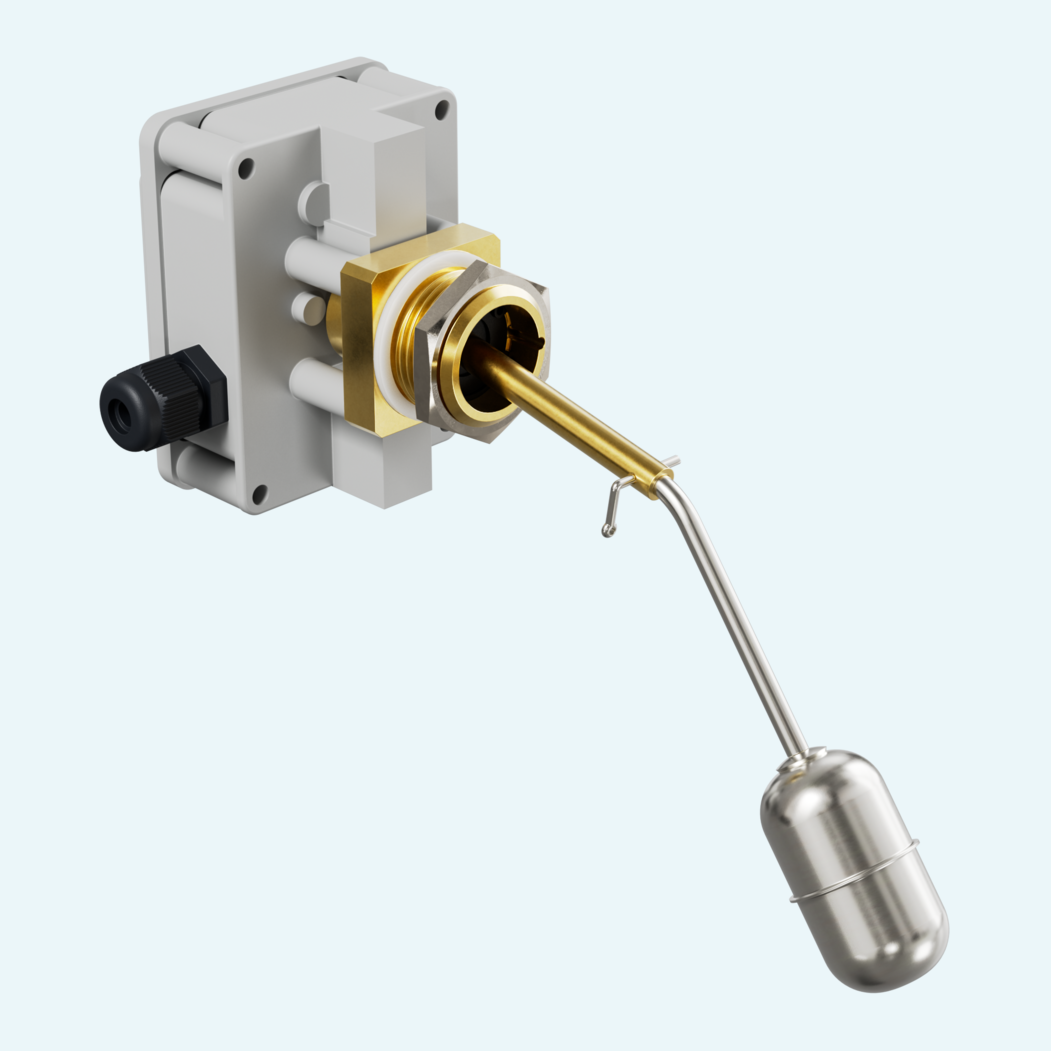

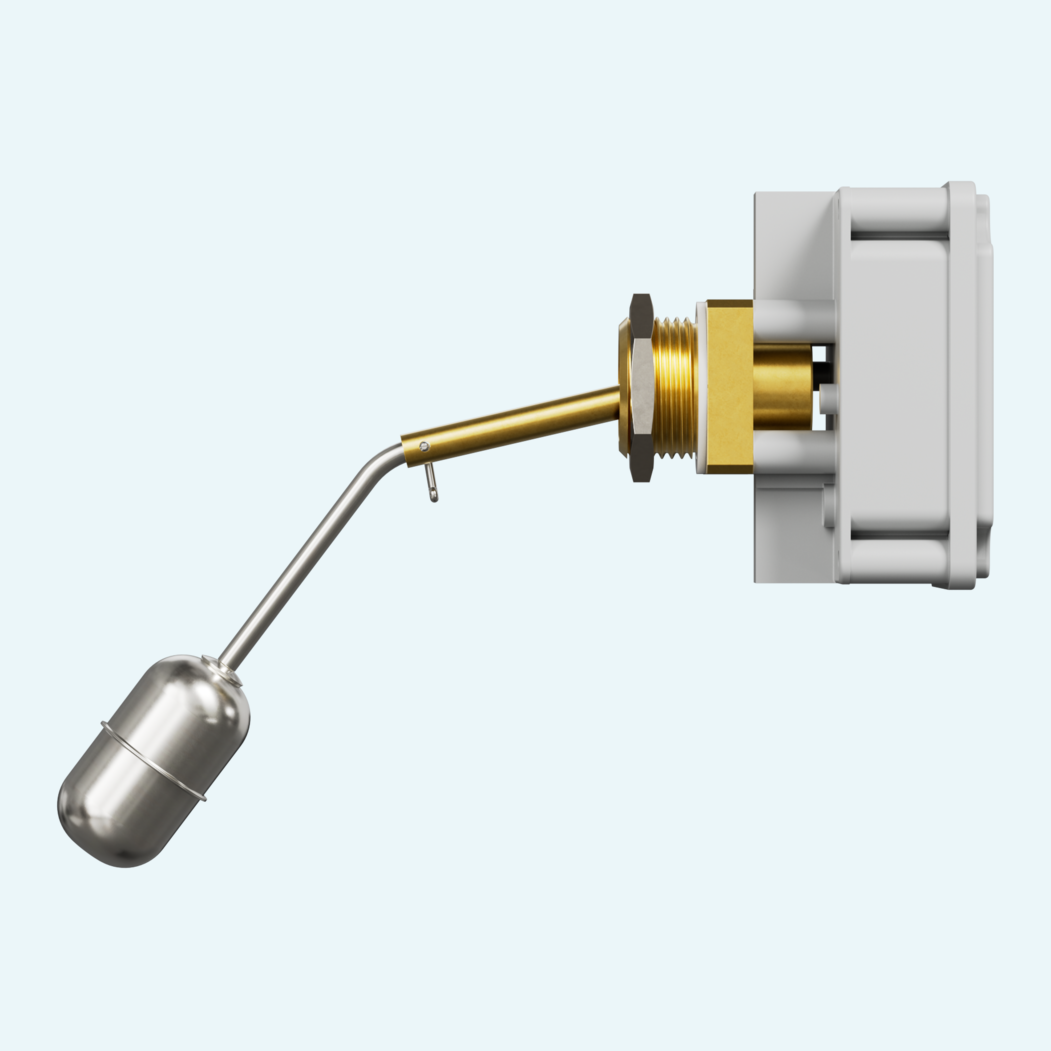

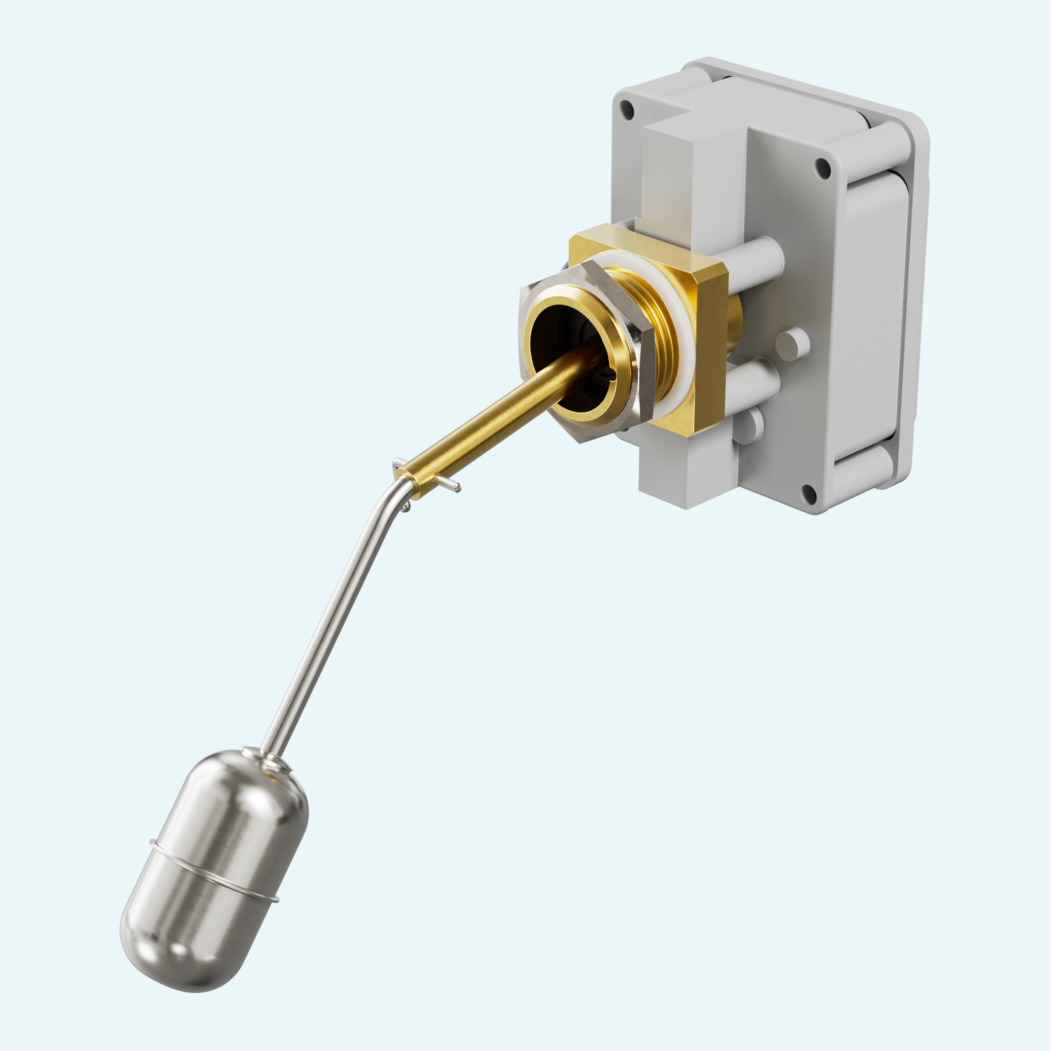

El control lateral del nivel de líquido requiere un interruptor compacto que se instale fácilmente y que, aun así, soporte condiciones de proceso exigentes. Este interruptor de nivel está diseñado para montaje lateral y es adecuado para aplicaciones con líquidos con temperaturas de proceso de hasta 180 °C.
La varilla de flotador ajustable ofrece a los instaladores tres posiciones posibles del flotador, lo que permite adaptar el punto de conmutación al depósito y al nivel requerido. Pueden especificarse uno o dos microrruptores SPDT, con contactos independientes cableados por separado para señales de conmutación claras.
El uso industrial se ve respaldado por ejecuciones de cuerpo en latón o AISI-316, un flotador de AISI-316 y una varilla de AISI-303. Con una presión de trabajo máxima de 25 bar, protección IP65 y una temperatura ambiente de funcionamiento de -30/+55 °C al 90 % HR, es una opción práctica para el control compacto del nivel de líquido con montaje lateral.
Las versiones de varilla Tipo C y Tipo D definen las posiciones del punto de conmutación en relación con el eje mecánico del instrumento.
El interruptor utiliza contactos de microrruptor SPDT con una capacidad de 250 V CA, 48 V CC y 3 A. L1 incorpora un microrruptor y L2 incorpora dos.
La carcasa IP65 está fabricada en PA6 con fibra de vidrio e incluye 6 terminales con un prensaestopas de poliamida PG9.
El interruptor de nivel utiliza una conexión de proceso DN 25 con rosca macho de Ø 1" y tipo de rosca paralela UNI 228/1.
El flotador es de AISI-316 con S.G. 0,7. La varilla de soporte es de AISI-303.
El flotador es de AISI-316 con S.G. 0,7. La varilla de soporte es de AISI-303.
El flotador puede colocarse en 3 posiciones. Debe insertarse una junta de estanqueidad de PTFE entre el control de nivel y el depósito.
