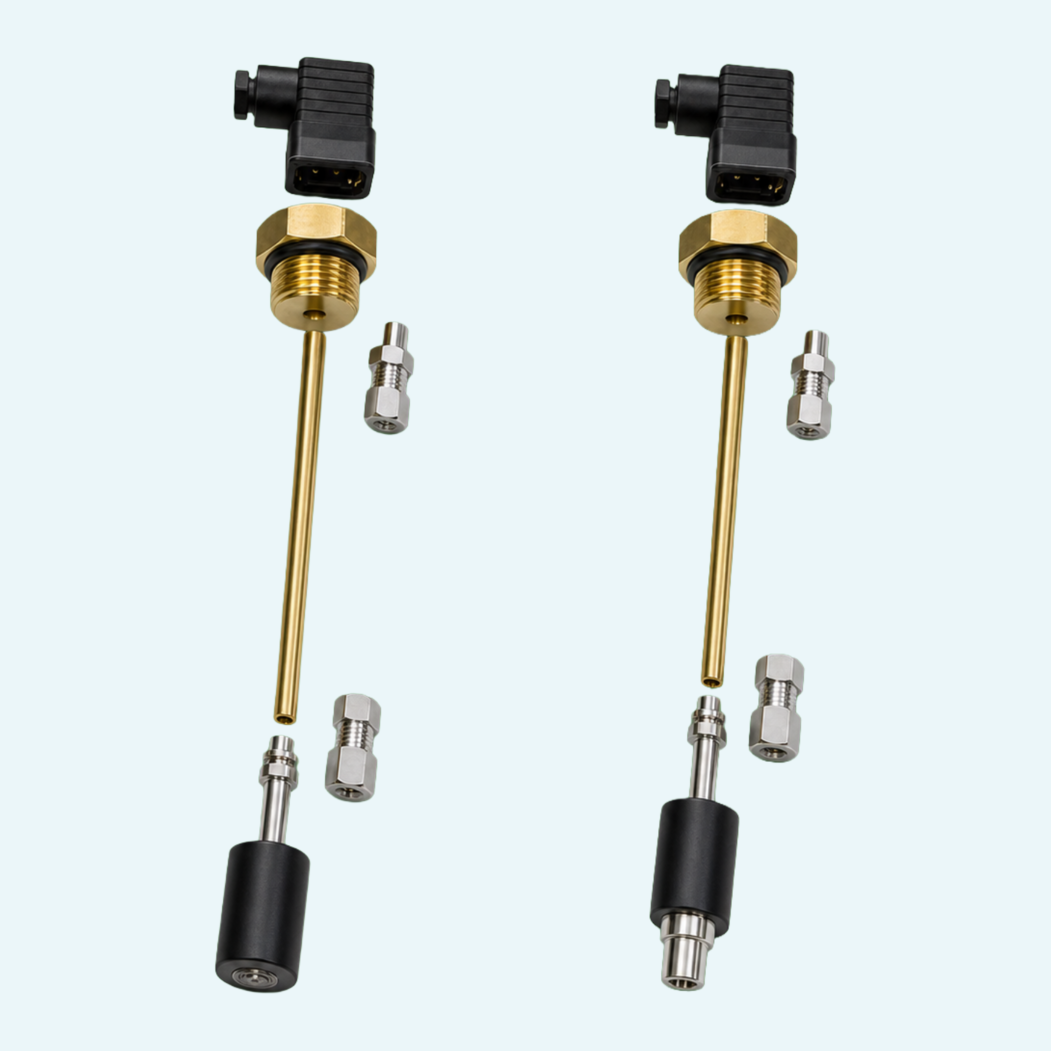

Las instalaciones de depósitos no siempre se construyen con una longitud fija. Este kit modular de interruptor de nivel permite a los usuarios definir la longitud requerida añadiendo un tubo de prolongación entre la unidad de control y el racor de proceso, lo que facilita adaptar un mismo concepto de conjunto a diferentes configuraciones de depósito.
El kit está diseñado para la conmutación de nivel con 1 contacto eléctrico. El contacto está sellado dentro de la unidad de control y es a prueba de inmersión, mientras que el flotador de célula cerrada favorece una conmutación fiable en aplicaciones con líquidos. Las opciones de conexión de proceso roscada y embridada ayudan a adaptarse a los tipos de instalación habituales, con kits de tubos y racores disponibles para el montaje.
Concebida para un uso práctico en campo, la unidad incluye un conector DIN 43650 y ofrece un grado de protección (IP) mínimo IP65. El rango de temperatura ambiente de funcionamiento es de -30 / +55 °C con HR del 90%, con una clase de temperatura máxima de 105 °C. Las opciones de contacto incluyen SPST con funcionamiento N.C. / N.O. invirtiendo el flotador 180°, o contacto conmutado SPDT.
El conjunto permite obtener la longitud requerida colocando un tubo de prolongación entre la unidad de control y el racor de proceso.
El flotador se especifica como un flotador de célula cerrada de copolímero de acrilonitrilo butadieno SPANSIL con dimensiones de Ø 30 x 45 mm.
La conexión roscada de latón con rosca macho 1" UNI 228/1 figura como estándar, con una versión de doble fijación embridada disponible.
El kit puede utilizar un contacto SPST con estado N.C. / N.O. invirtiendo el flotador 180°, o un contacto conmutado SPDT.
El conjunto de racores incluye elementos de rosca hembra Gas 1/8" y macho Gas 1/8".
Se dispone de un termostato integrado bajo pedido, con opciones de temperatura de 30 a 100 °C y estado de contacto N.O. o N.C.
