Los operadores suelen necesitar configurar los valores de proceso en unidades de ingeniería reales, no en porcentajes de señal abstractos. El SG9648 genera señales de consigna ajustables de 0/4...20 mA o 0/2...10 V CC y permite asignar cualquier valor indicado a la señal de salida correspondiente.
Los valores de consigna pueden ajustarse con los botones frontales o, según la versión, mediante señales de control externas. El ajuste dinámico aumenta la velocidad con la duración de la pulsación o de la señal, mientras que el ajuste externo también puede realizarse de forma lineal, con un tiempo de ajuste programable de 1 a 100 s. Los límites programables ayudan a mantener el valor de consigna dentro del rango previsto.

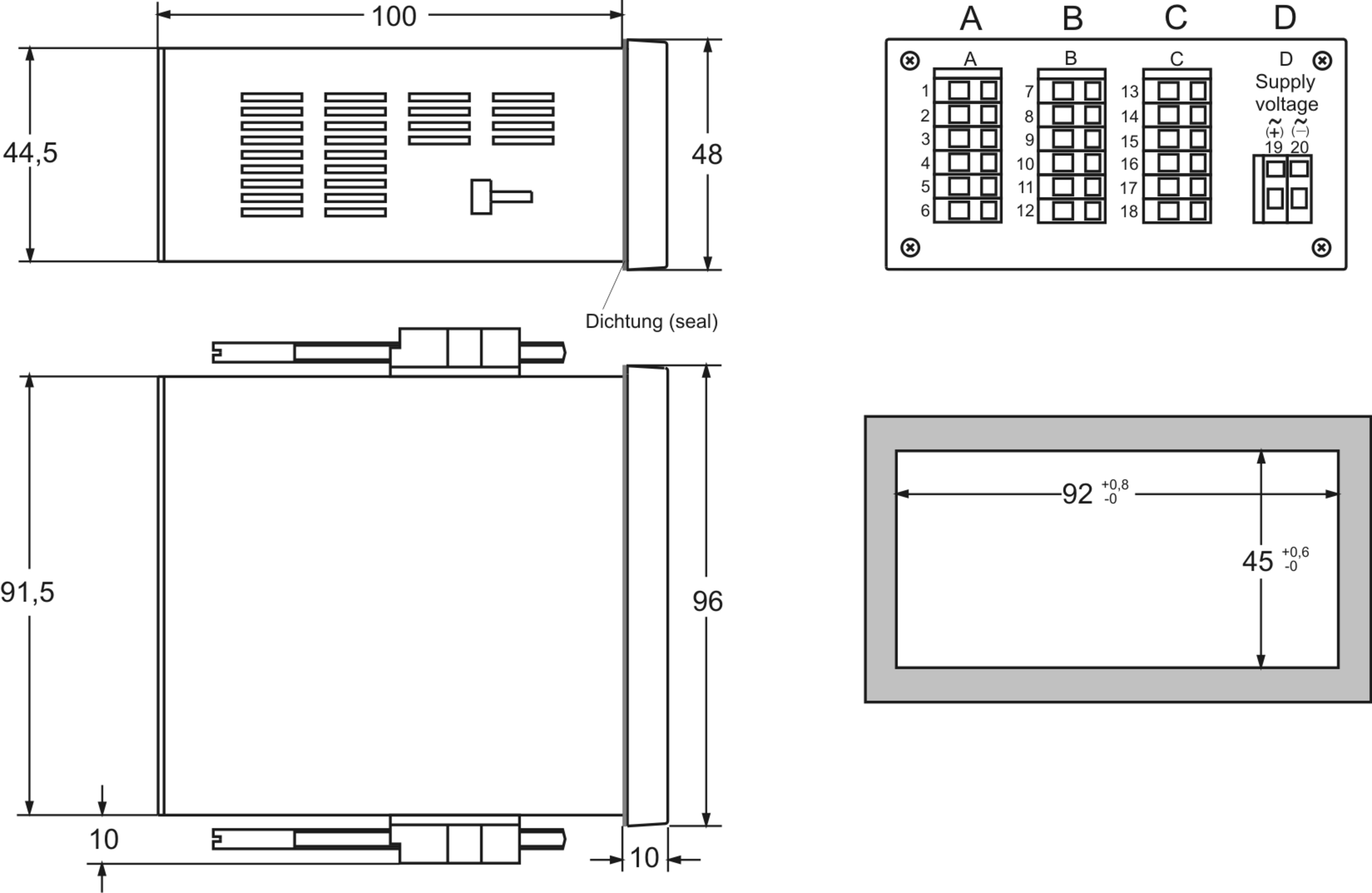

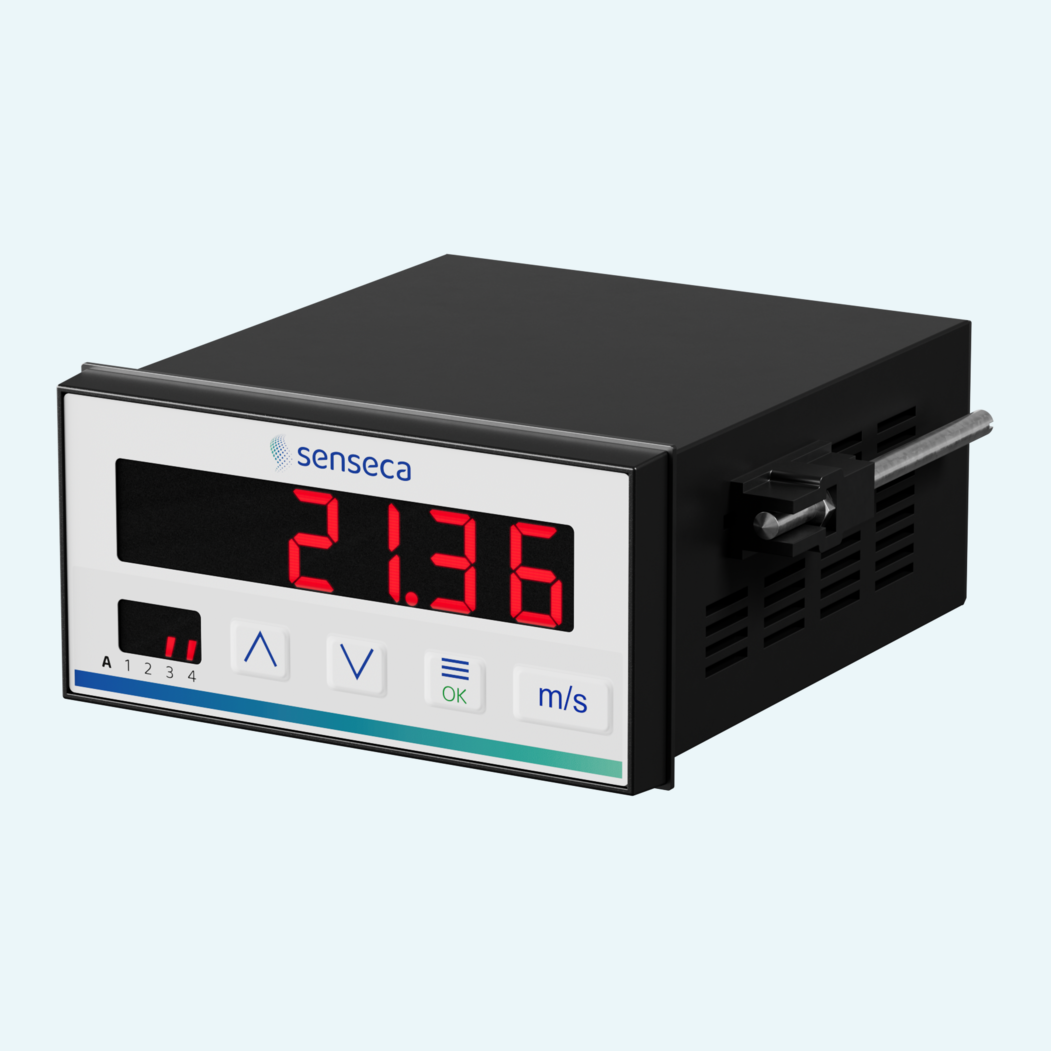

La salida analógica aislada cambia automáticamente entre corriente y tensión en función de la carga, con 0/4...20 mA a ≤500 Ω y 0/2...10 V a >500 Ω. Una carcasa para panel DIN 96x48 mm, protección frontal IP65 e indicador LED rojo de 14,2 mm favorecen un manejo claro en el panel de control.
El dispositivo genera señales de salida aisladas de 0/4...20 mA o 0/2...10 V CC. El tipo de salida cambia automáticamente según la carga.
El valor de consigna puede modificarse con los botones frontales. El funcionamiento dinámico aumenta la velocidad de ajuste con la duración de la pulsación del botón.

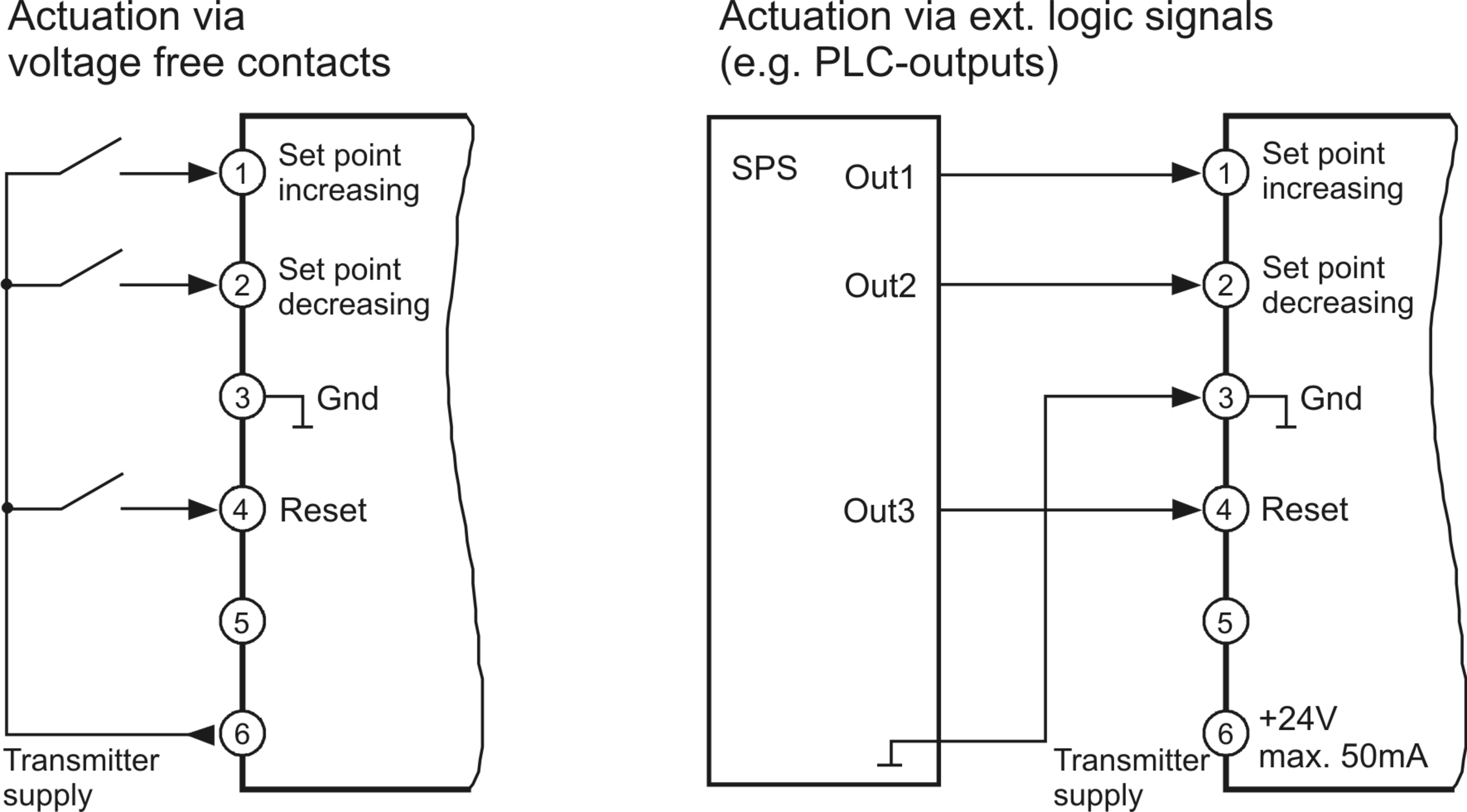

Las versiones con entradas de control permiten órdenes externas de aumento y disminución. El ajuste puede ser dinámico o lineal, con ajustes de tiempo programables.

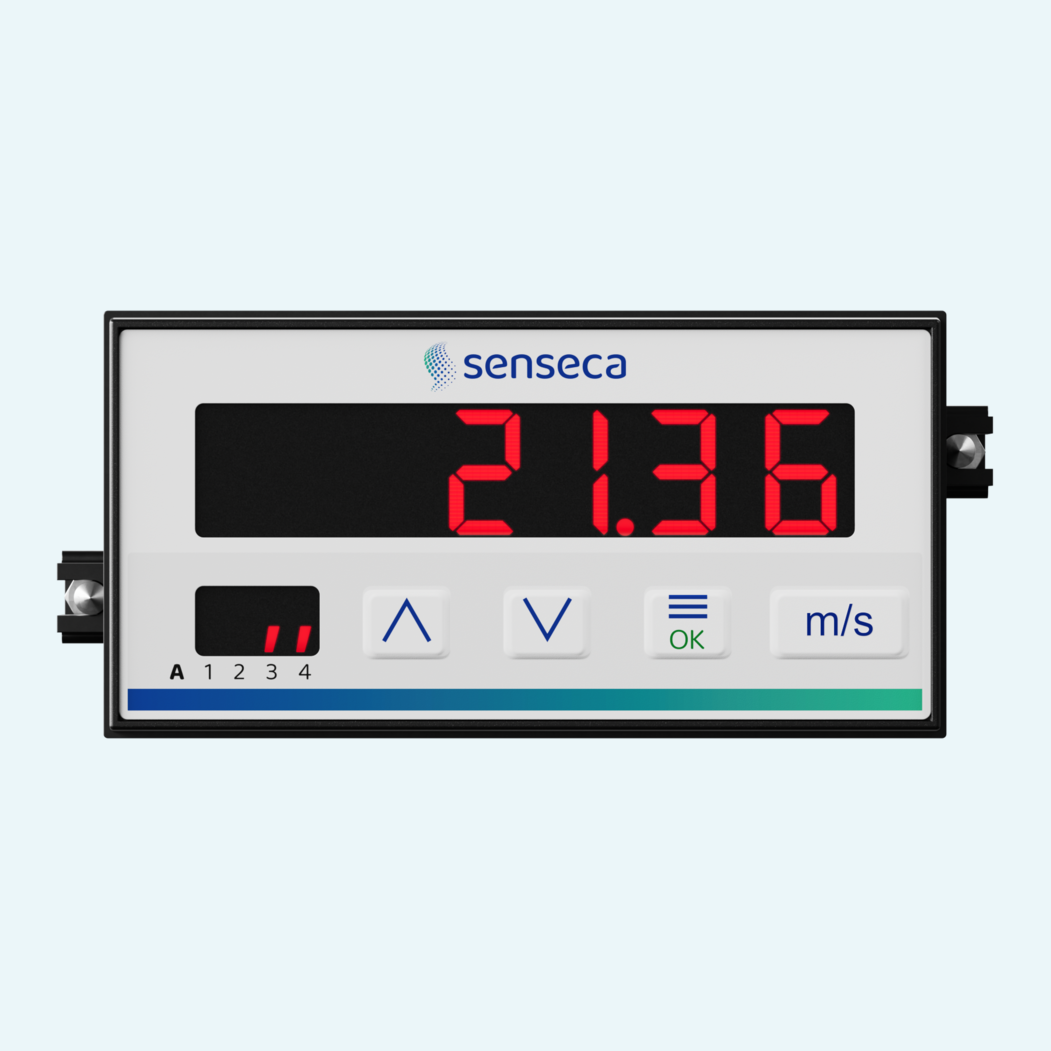

El indicador LED rojo de 14,2 mm muestra valores superiores a ±9999(0) dígitos. El rango de indicación y el punto decimal son programables libremente.
Tras la conexión, el valor de consigna puede volver al último valor guardado o a un valor de reinicio programado. El reinicio externo está disponible según la versión.

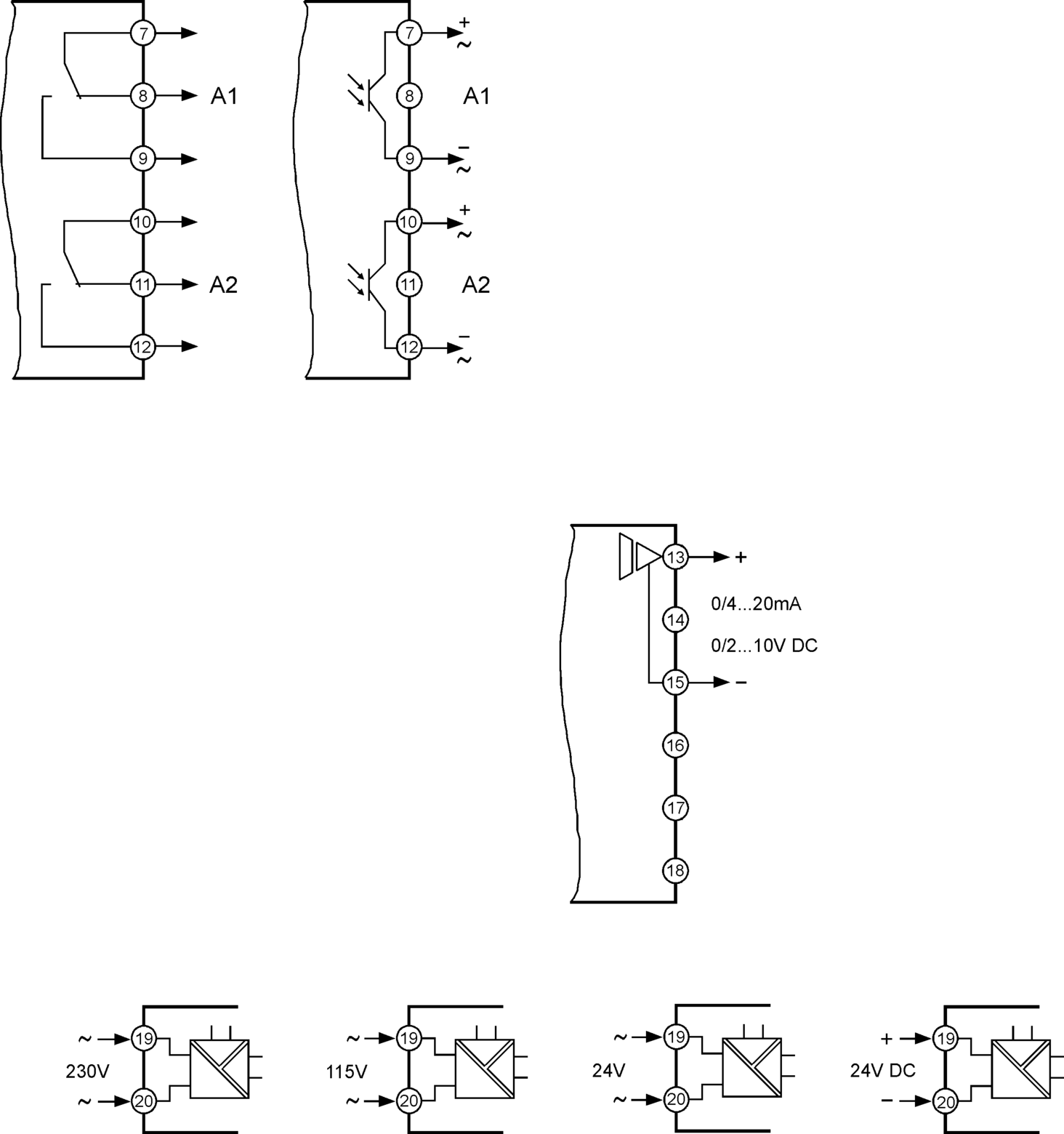

Se pueden instalar hasta 2 relés SPDT o salidas de alarma de transistor. El comportamiento de conmutación es programable como función de mínimo o de máximo.
