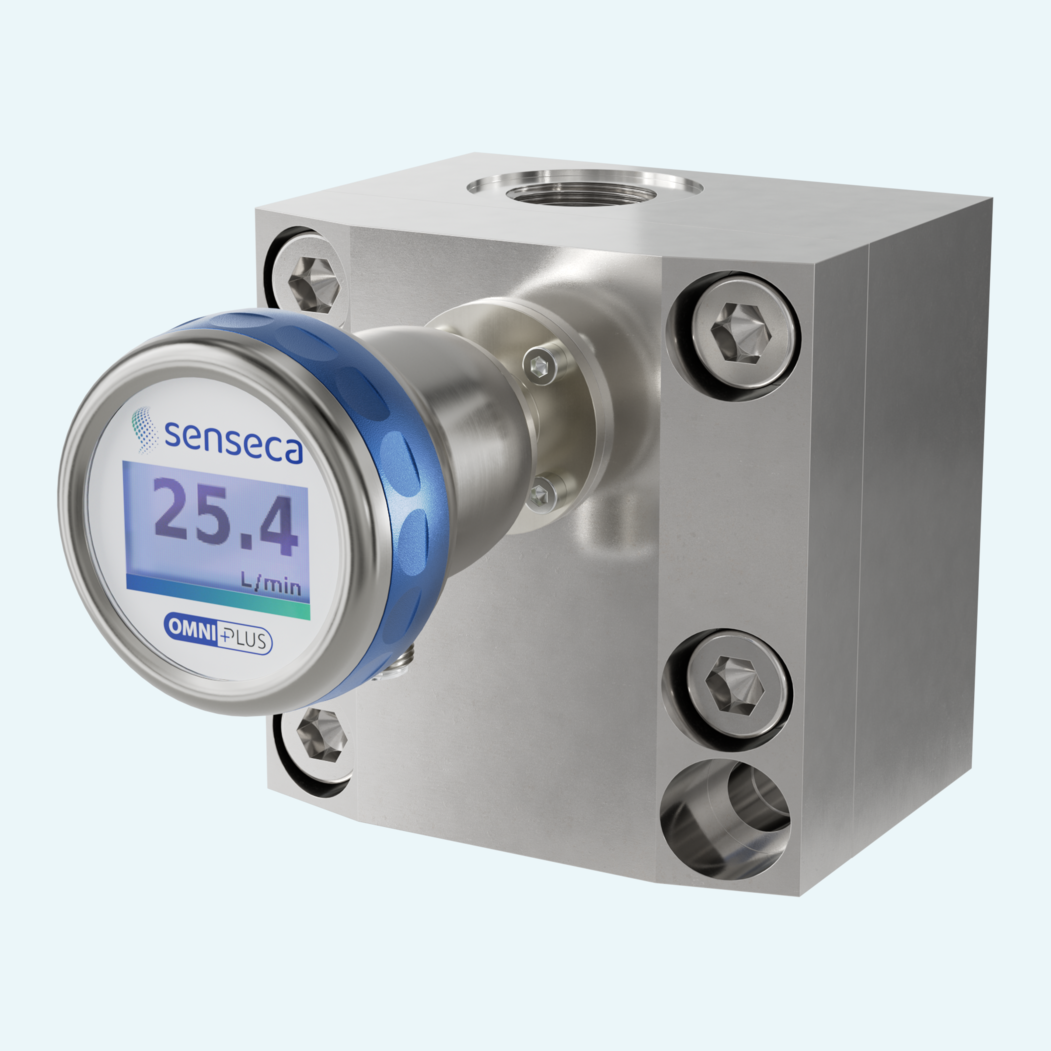

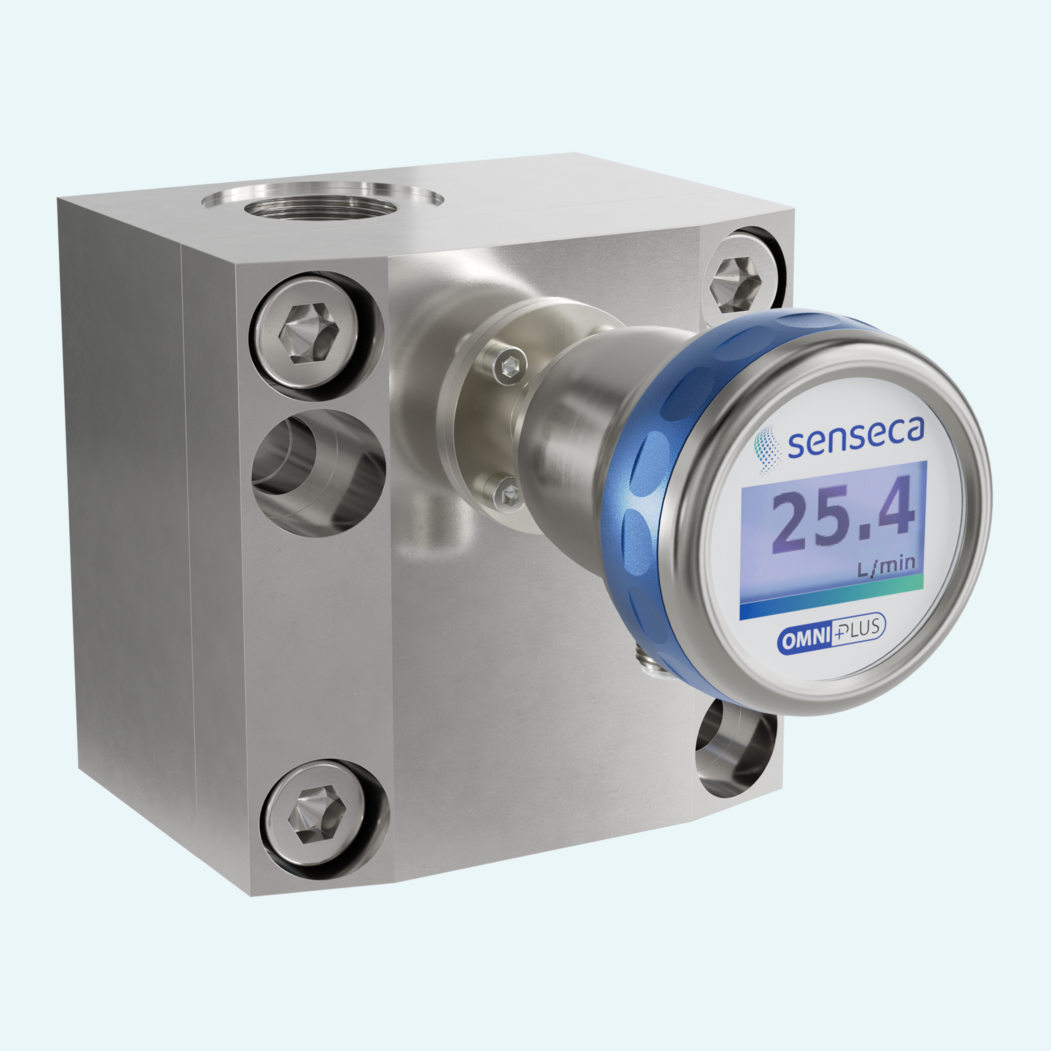

Los caudales de aceite viscoso requieren una medición que se mantenga estable cuando el medio es espeso, lubricante y difícil de supervisar con los principios de medición de caudal estándar. Esta familia de transmisores mide aceite y otros fluidos lubricantes no agresivos desde 0,02...150 l/min y puede utilizarse con viscosidades de hasta 40.000 mm²/s.
El principio volumétrico de engranajes proporciona a la medición una base mecánica directa. Dos engranajes engranados entre sí giran con el medio en circulación, mientras que un sensor situado fuera de la cámara de flujo detecta los dientes del engranaje y genera una señal de frecuencia proporcional al caudal. Este diseño mantiene los imanes fuera de la cámara de flujo y favorece una baja dependencia de la viscosidad, con una exactitud de \pm3 % del valor medido a 20 mm²/s dentro del rango de medición especificado.
La integración se ve favorecida por una salida analógica configurable, dos salidas de conmutación e IO-Link V1.1. Los tamaños DN8...DN25, las roscas hembra G 1/4...G 1, las carcasas de aluminio o acero inoxidable y el grado de protección IP65/IP67 hacen que la familia sea adecuada para tareas industriales de supervisión de aceite.
El transmisor utiliza dos engranajes engranados entre sí accionados por el medio en circulación. Un sensor situado fuera de la cámara de flujo detecta los dientes del engranaje y genera una señal de frecuencia proporcional al caudal.
La familia de productos abarca DN8, DN10, DN20 y DN25 con rangos de medición desde 0,02...2 l/min hasta 3,00...150 l/min.
Los dispositivos están destinados a aceite y otros fluidos lubricantes no agresivos. La fuente especifica un uso de hasta 40.000 mm²/s.
La salida analógica puede configurarse para corriente o tensión, incluyendo 4...20 mA, 0...20 mA, 0...10 V, 2...10 V, 0...5 V, 1...5 V y 0,5...4,5 V.
Dos salidas de transistor push-pull pueden configurarse como interruptores de límite, salidas de frecuencia, salidas de impulsos o salidas para el contador preselector.
El dispositivo admite IO-Link V1.1 con transmisión COM2, modo SIO, parametrización por bloques y almacenamiento de datos.

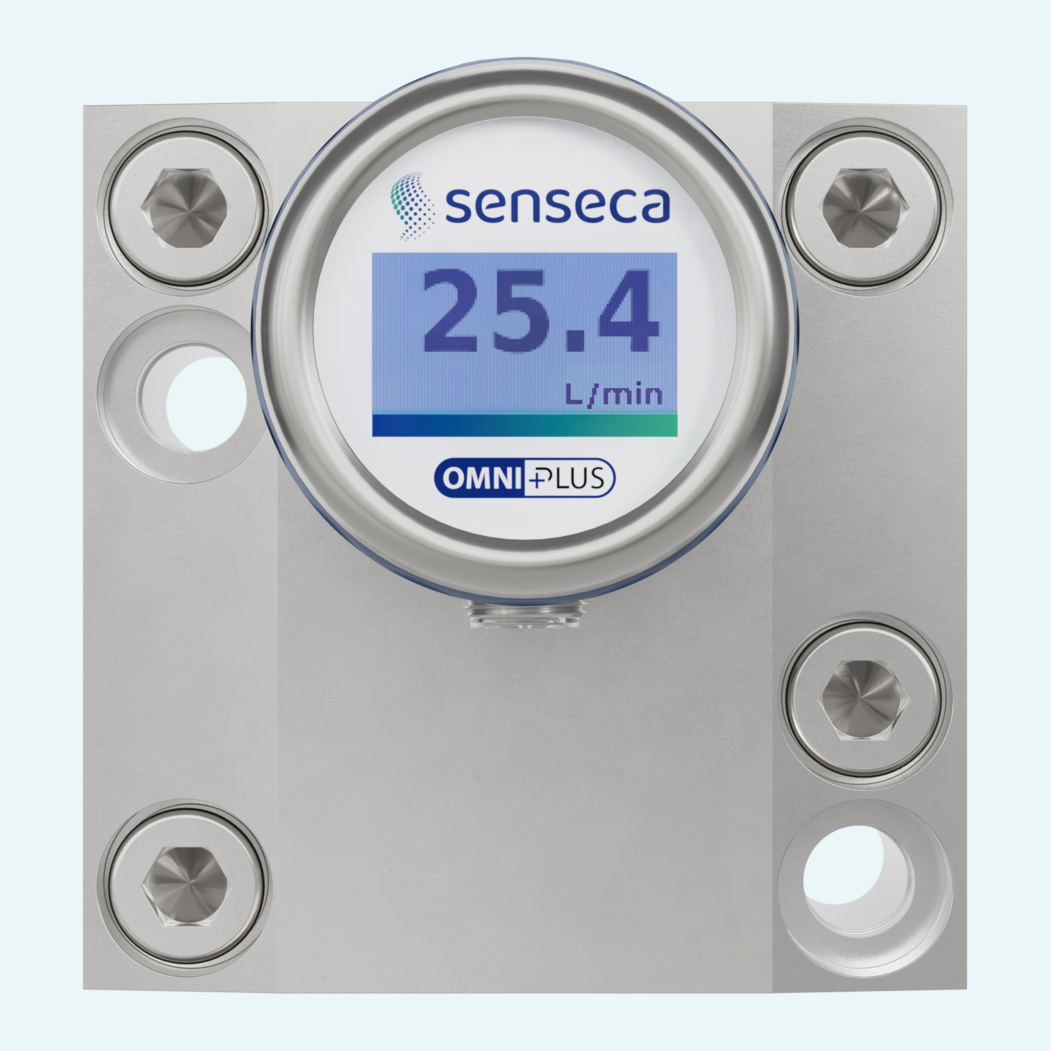

La pantalla LCD gráfica de 1,2 pulgadas muestra los valores medidos y las alarmas. El totalizador integrado suma o resta según la dirección del caudal; la indicación de dirección no está disponible para DN8.
La familia incluye versiones de carcasa de aluminio y de acero inoxidable. Los materiales en contacto con el medio incluyen engranajes de acero inoxidable, cojinetes Iglidur X, juntas de FKM y vidrio para la mirilla del VHZO-020GA.
