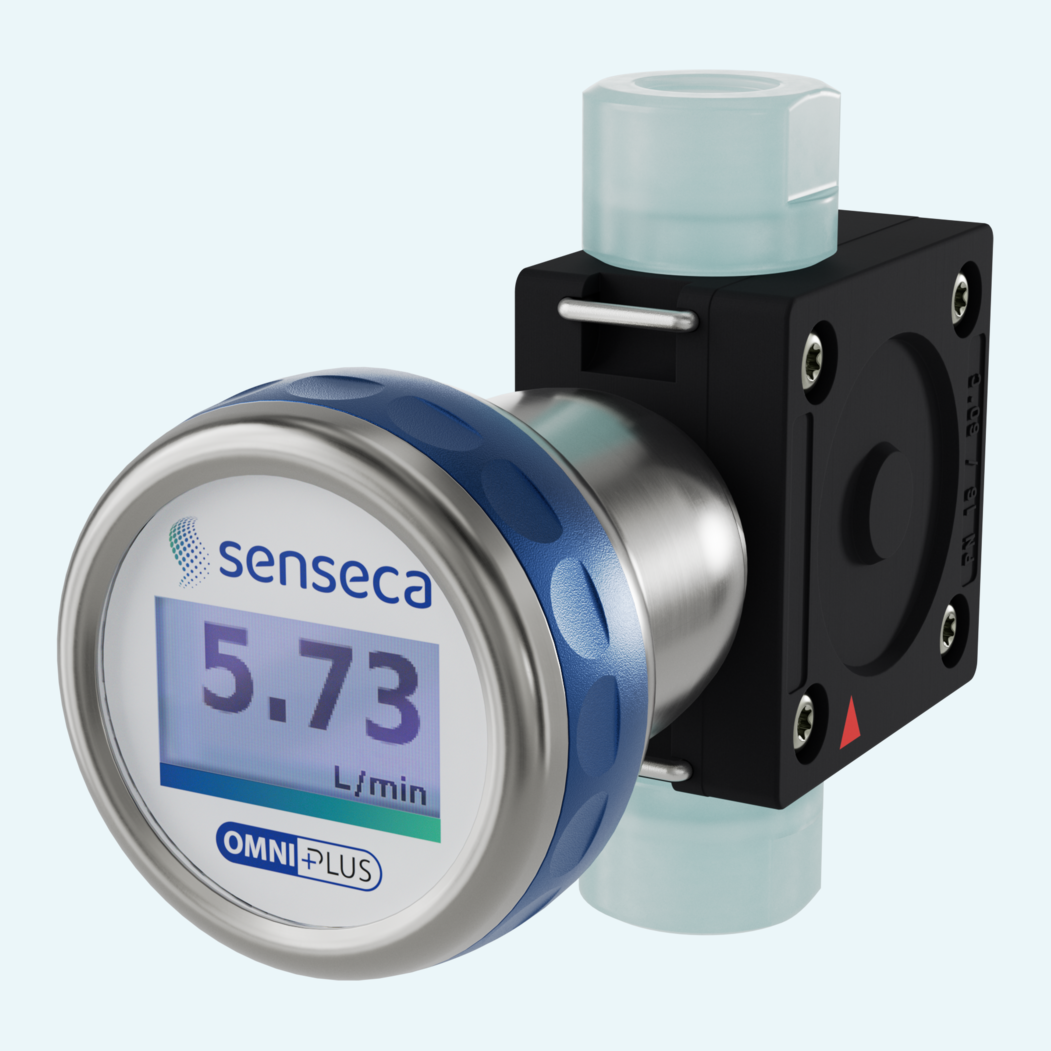

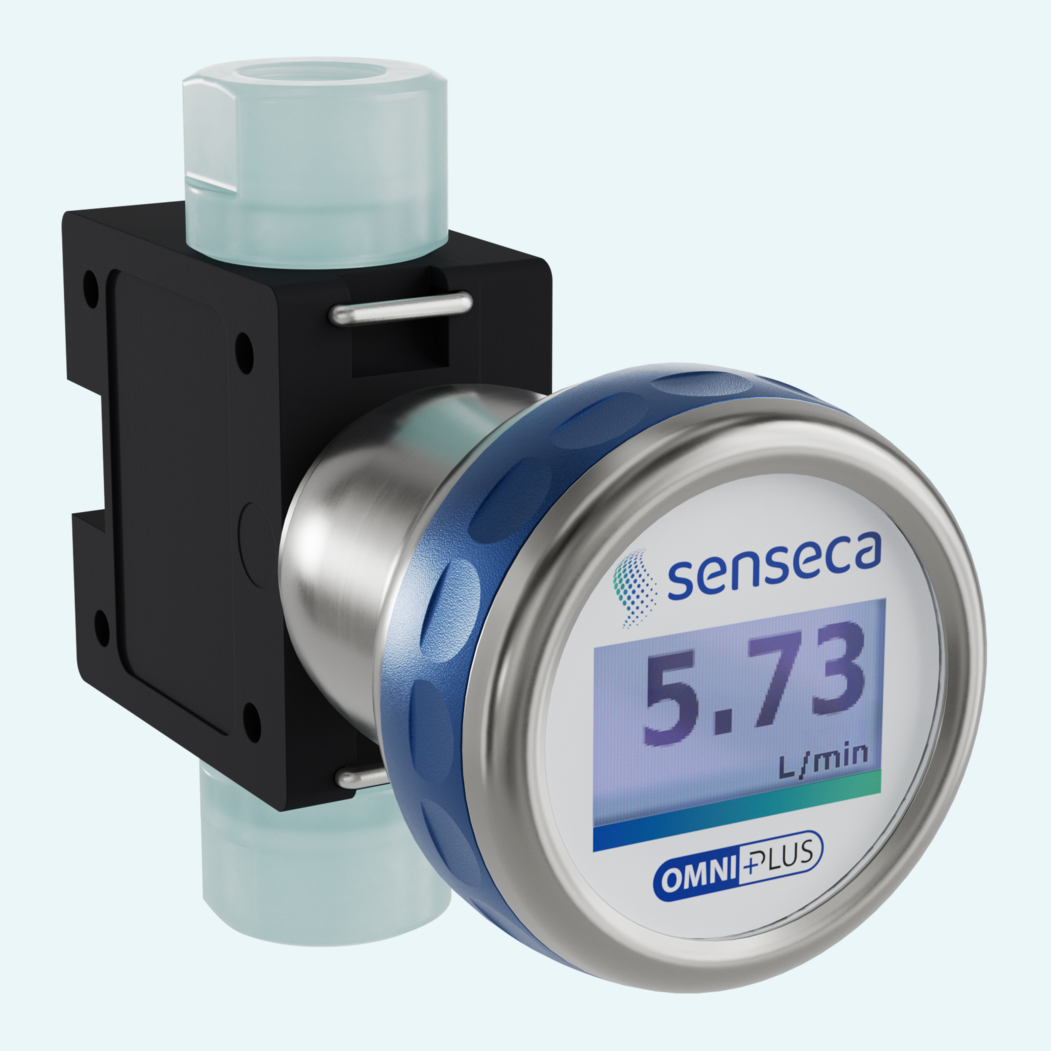

La medición compacta de caudal de líquidos resulta más fácil de planificar cuando el sensor se adapta a la tubería en lugar de obligar a la tubería a adaptarse al sensor. La familia OMNIPLUS-RRI mide agua y otros líquidos de baja viscosidad mediante un principio de rueda de paletas y cubre 0,1...12 l/min en DN 10.
La instalación se mantiene flexible en configuraciones de proceso con poco espacio: no se requieren tramos rectos de entrada ni de salida, y la conexión mecánica puede configurarse con opciones de rosca interior, rosca exterior o boquilla portamanguera. Las conexiones eléctricas enchufables y giratorias permiten un cableado limpio en el sitio.
Para ofrecer confianza en el uso diario, el rotor emplea un eje cerámico resistente a la rotura que gira sobre cojinetes de plástico especial de larga duración. Los usuarios disponen de visibilidad local del proceso en una pantalla LCD gráfica de 1,2 pulgadas, además de IO-Link, señales de salida analógica seleccionables y dos salidas de transistor configurables para la integración en sistemas de automatización.
El medio en circulación hace girar un rotor de PVDF con clips metálicos. Un sensor inductivo montado fuera de la cámara de flujo detecta la velocidad del rotor, que es lineal respecto al caudal.

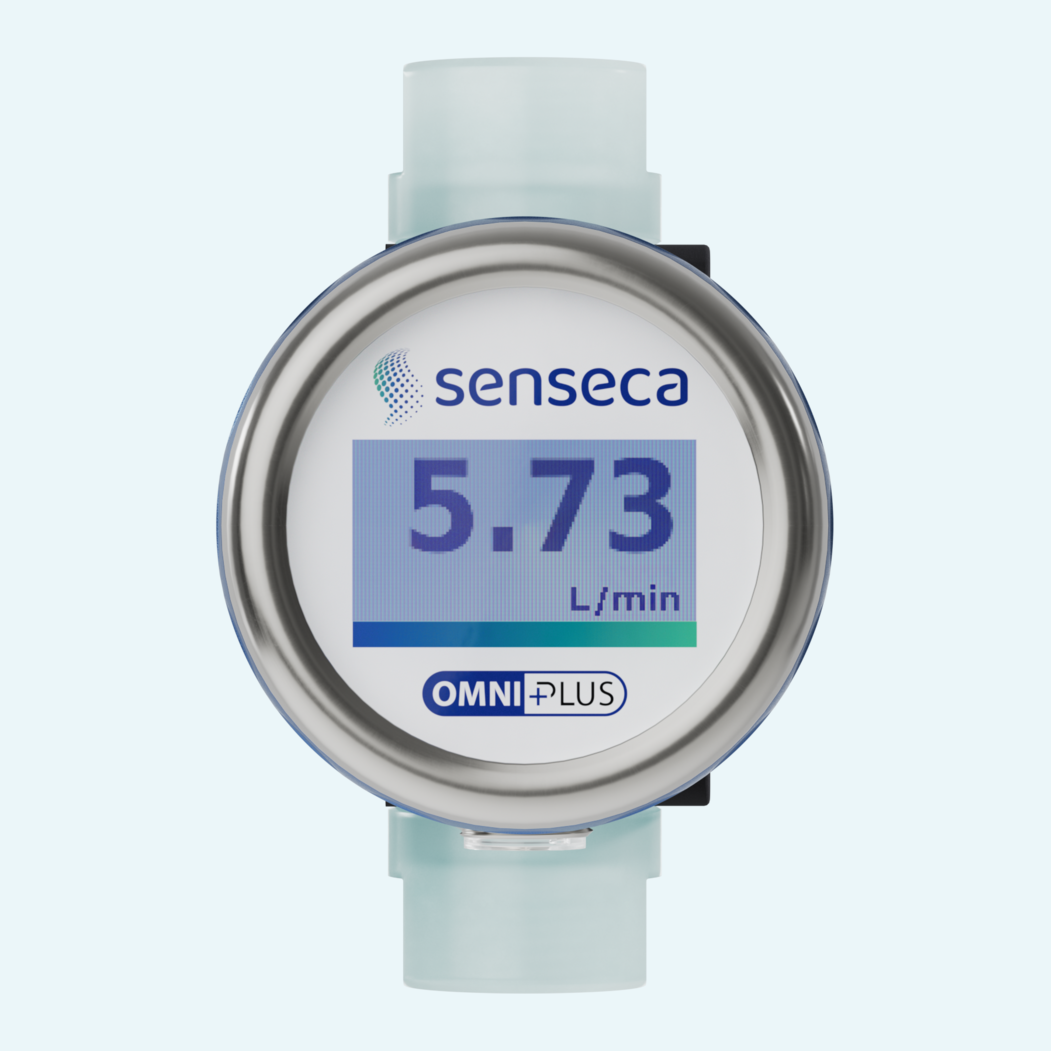

La electrónica integrada puede configurarse en el dispositivo y dispone de una pantalla LCD gráfica de 1,2 pulgadas con retroiluminación blanca e indicación de alarma en rojo.
La familia incluye variantes con opciones de conexión por rosca interior, rosca exterior o boquilla portamanguera. Se dispone de otras roscas y sistemas de conexión bajo pedido.
La carcasa es de PPS de serie o de PVDF para mayores requisitos de resistencia química. Las opciones de junta incluyen FKM, EPDM o NBR, con clips de acero inoxidable o titanio.
Las dos salidas de transistor pueden configurarse en el dispositivo como interruptor de fin de carrera, salida de frecuencia, salida de impulsos o salida de señal de contador preselectivo.
La conexión se realiza mediante un conector circular M12x1 de 5 pines. El grado de protección es IP65 / IP67.
