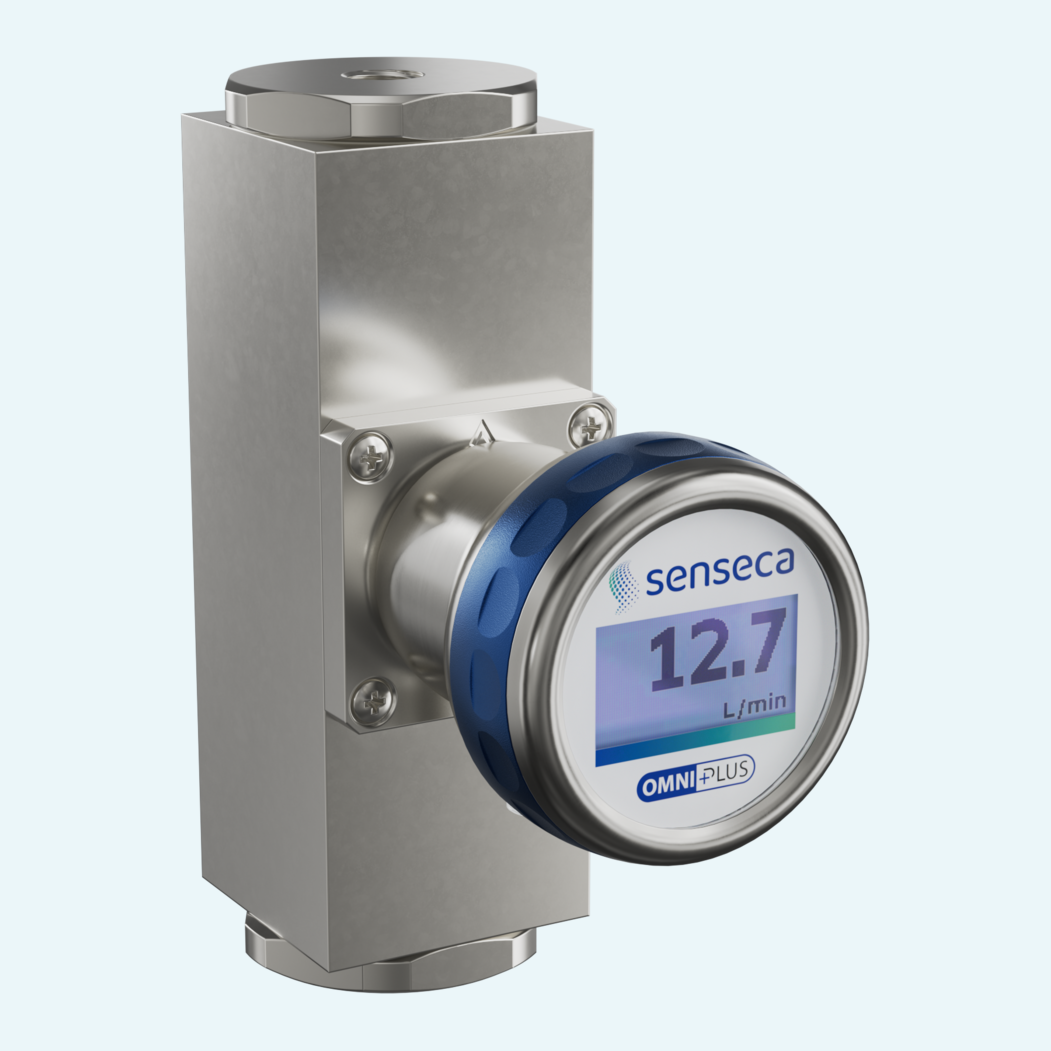

Los circuitos industriales de agua requieren una medición de caudal fácil de integrar y suficientemente robusta para condiciones de presión exigentes. Esta familia de transmisores mide agua de 0,4 ... 60 l/min, sin necesidad de tramos de entrada o salida para su instalación en diseños compactos de máquinas e instalaciones.
El principio de área variable con soporte de muelle proporciona una base mecánica clara para el valor medido. Un flotador equipado con imán se desplaza contra un muelle a medida que fluye el medio, mientras que los sensores de campo magnético detectan su posición fuera de la cámara de flujo. Los tamaños DN 8 ... DN 25, las roscas hembra de G 1/4 a G 1 y una exactitud de ±5 % del fondo de escala favorecen una monitorización de caudal fiable en las aplicaciones industriales de agua habituales.
La integración se gestiona mediante una salida analógica configurable, dos salidas de conmutación e IO-Link V1.1. La resistencia a la presión PN 200, con PN 500 opcional, el grado de protección IP65/IP67 y las versiones de latón o acero inoxidable dotan a la familia de la flexibilidad necesaria para distintos entornos de proceso y automatización.
El transmisor utiliza un principio de área variable con soporte de muelle. Un flotador equipado con imán se desplaza con el medio, y los sensores de campo magnético detectan su posición fuera de la cámara de flujo.
La familia de productos abarca de DN 8 a DN 25 con rangos de medición desde 0,4 ... 4 l/min hasta 6,0 ... 60 l/min para agua.
Los dispositivos utilizan roscas hembra de G 1/4 a G 1. Según la fuente, hay disponibles otros tipos de conexión bajo pedido.
La salida analógica puede configurarse en corriente o tensión, incluyendo 4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V, 0 ... 5 V, 1 ... 5 V y 0,5 ... 4,5 V.
Las dos salidas de transistor push-pull pueden configurarse como interruptores de límite, salidas de frecuencia, salidas de impulsos o salidas para el contador preselector.
El dispositivo admite IO-Link V1.1 con transmisión COM2, modo SIO, parametrización por bloques y almacenamiento de datos.
La pantalla LCD gráfica de 1,2 pulgadas tiene 128 x 64 píxeles y utiliza retroiluminación blanca en funcionamiento normal y retroiluminación roja para mensajes de alarma.
La familia está disponible en versiones de latón y de acero inoxidable, con un rango de temperatura ampliado opcional hasta +150 °C mediante piezas distanciadoras.
