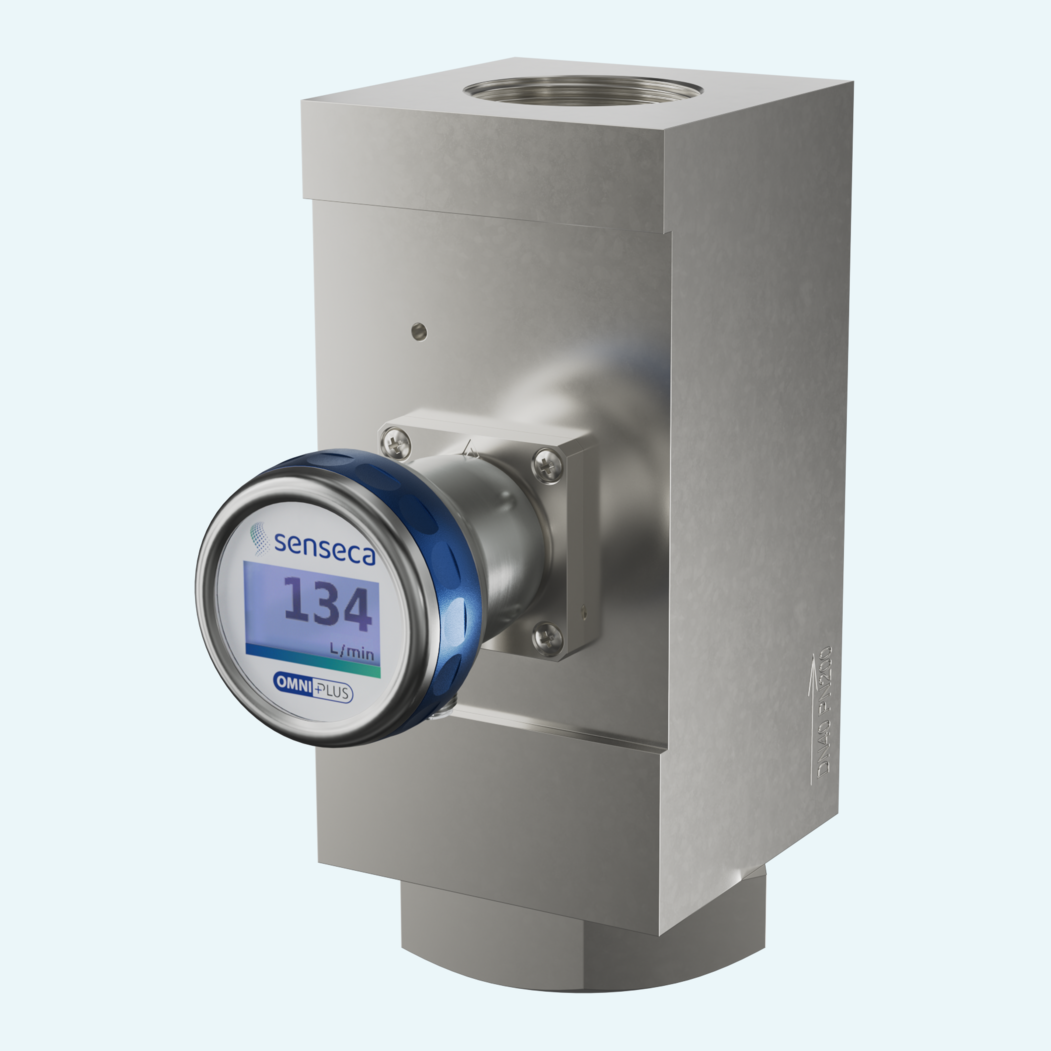

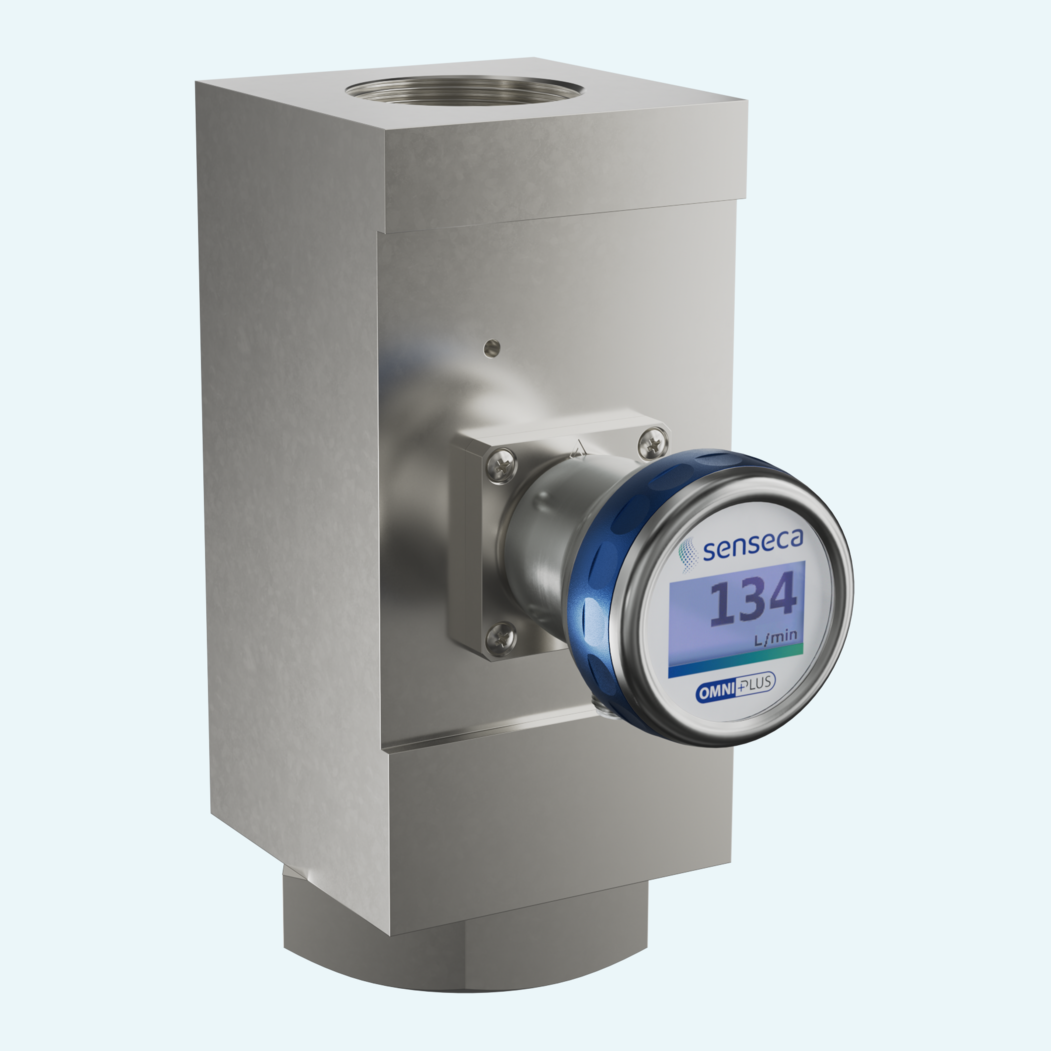

Los circuitos de aceite grandes necesitan una medición de caudal que gestione caudales más elevados sin complicar la instalación. Esta familia de transmisores está diseñada para aceites y otros medios viscosos de 30...200 mm²/s, con rangos de medición desde 2...200 l/min y sin necesidad de tramos rectos de entrada o salida.
El principio de área variable con soporte de muelle proporciona a la medición una base mecánica clara. Un flotador equipado con imán se desplaza contra un muelle a medida que fluye el medio, mientras que los sensores de campo magnético detectan su posición fuera de la cámara de flujo. Los tamaños DN 32, DN 40 y DN 50, las roscas hembra de G 1¼ a G 2 y una exactitud del 3 % del fondo de escala respaldan la monitorización de caudal industrial en tamaños de tubería más grandes.
La integración se ve respaldada por una salida analógica configurable, dos salidas de conmutación e IO-Link V1.1. La resistencia a la presión PN 200, el grado de protección IP65/IP67, las versiones de latón o acero inoxidable y un rango de temperatura del medio opcional de +150 °C con piezas distanciadoras hacen que la familia sea adecuada para entornos de proceso y de máquina exigentes.
El transmisor utiliza el principio de área variable con soporte de muelle. Un flotador equipado con imán es desplazado por el medio, y sensores de campo magnético detectan su posición fuera de la cámara de flujo.
La familia de productos abarca DN 32, DN 40 y DN 50 con rangos de medición desde 2...12 l/min hasta 100...200 l/min para aceite de 30...200 mm²/s.
Los dispositivos utilizan roscas hembra de G 1¼ a G 2. Hay disponibles otros tipos de conexión bajo pedido según la fuente.
La salida analógica puede configurarse en corriente o tensión, incluyendo 4...20 mA, 0...20 mA, 0...10 V, 2...10 V, 0...5 V, 1...5 V y 0,5...4,5 V.
Las dos salidas de transistor push-pull pueden configurarse como interruptores de límite, salidas de frecuencia, salidas de impulsos o salidas para el contador preselector.
El dispositivo admite IO-Link V1.1 con transmisión COM2, modo SIO, parametrización por bloques y almacenamiento de datos.

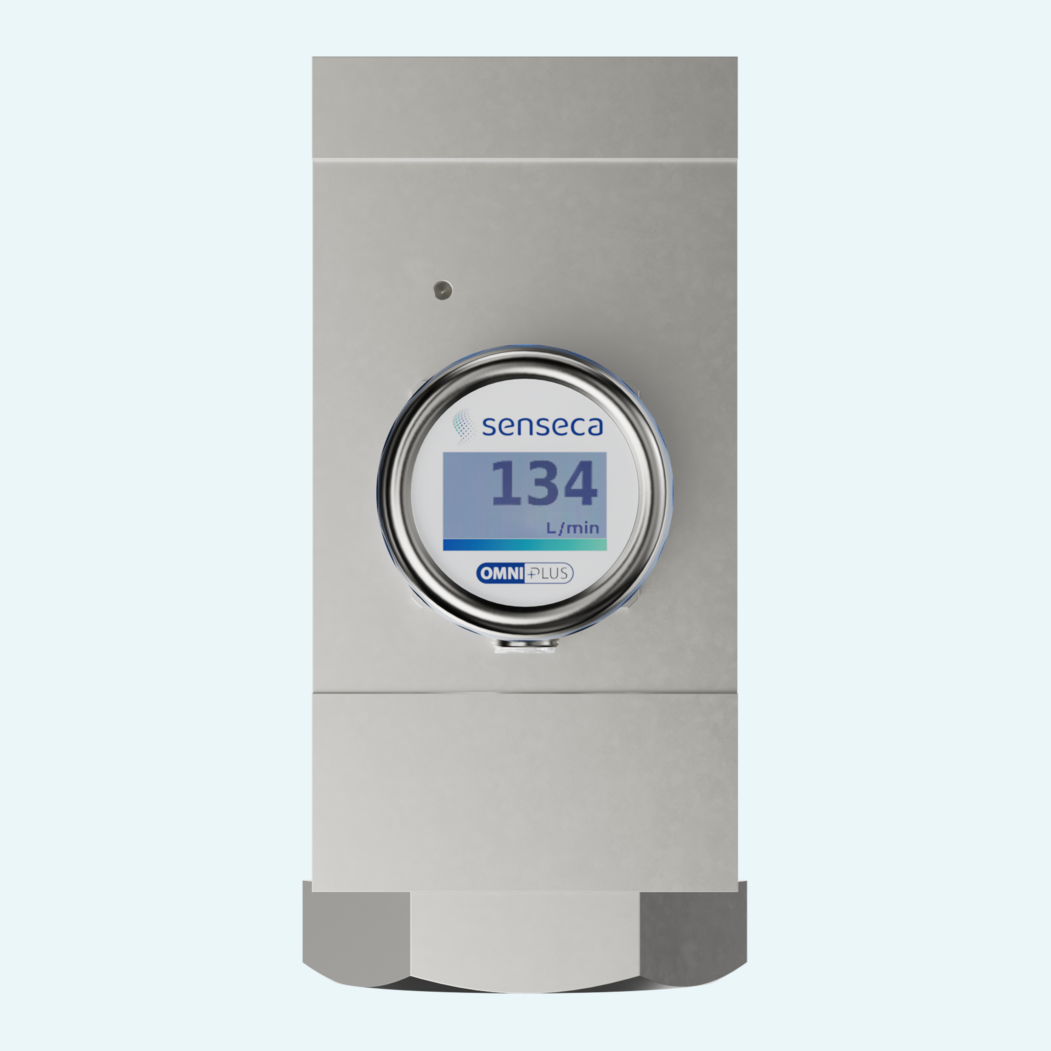

La pantalla LCD gráfica de 1,2 pulgadas tiene 128 x 64 píxeles y utiliza retroiluminación blanca en funcionamiento normal y retroiluminación roja para los mensajes de alarma.
La familia está disponible en versiones de latón y acero inoxidable, con un rango de temperatura ampliado opcional hasta +150 °C mediante piezas distanciadoras.
