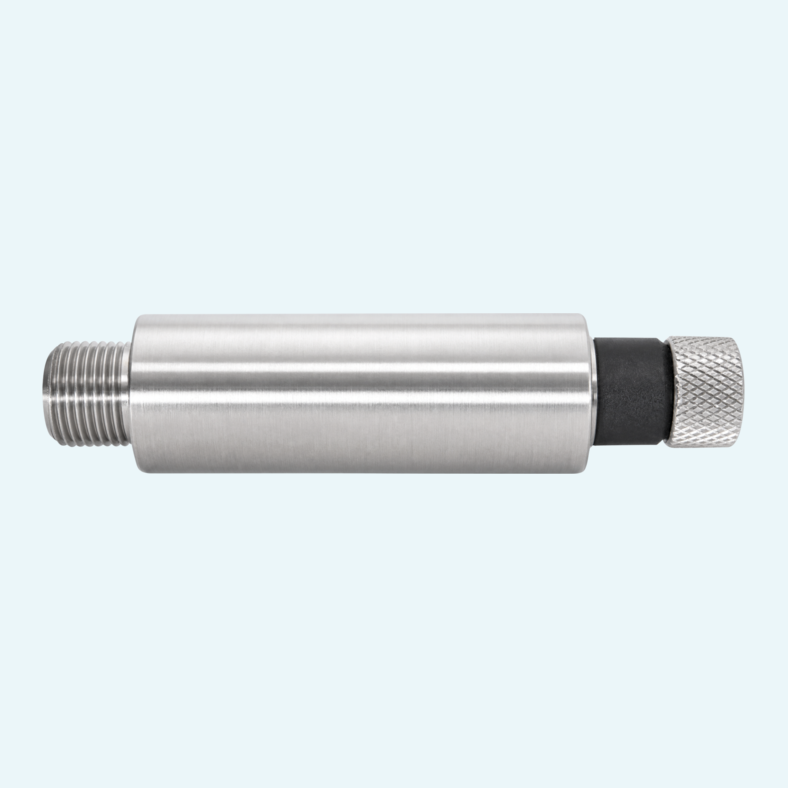

Una conversión de señal limpia es fundamental cuando los valores de temperatura Pt100 deben transmitirse de forma fiable a un sistema de control o registro. Este transmisor de línea miniaturizado convierte la señal Pt100 de un sensor PTV compatible en una salida de 4...20 mA y puede integrarse directamente en la línea de medición.
El transmisor admite una entrada Pt100 de 4 hilos y utiliza conexiones enchufables prácticas: hembra M8 en el lado del sensor y hembra M12 en el lado de salida de 4...20 mA. Está disponible un ajuste de fábrica estándar para Pt100 / 0...100 °C, mientras que pueden especificarse ajustes personalizados cuando se requiere otro rango de medición.
Diseñado para zonas no peligrosas, el transmisor funciona con una alimentación de 10...30 V DC en el bucle de 4...20 mA. Ofrece a los usuarios una forma compacta de incorporar la medición de temperatura Pt100 en tuberías a la infraestructura de señal analógica estándar sin cambiar el concepto del sensor.
El transmisor acepta una señal de sensor Pt100 de 4 hilos procedente del sensor de temperatura conectado.
La salida proporciona una señal de 4...20 mA para la conexión a sistemas de control o registro aguas abajo.
El lado del sensor utiliza una conexión hembra M8, mientras que el lado de salida utiliza una conexión hembra M12.
La configuración de fábrica estándar es Pt100 / 0...100 °C. Se dispone de un ajuste personalizado cuando se indica el rango de medición requerido.
El transmisor está especificado para funcionamiento con 10...30 V DC con la salida de 4...20 mA.
