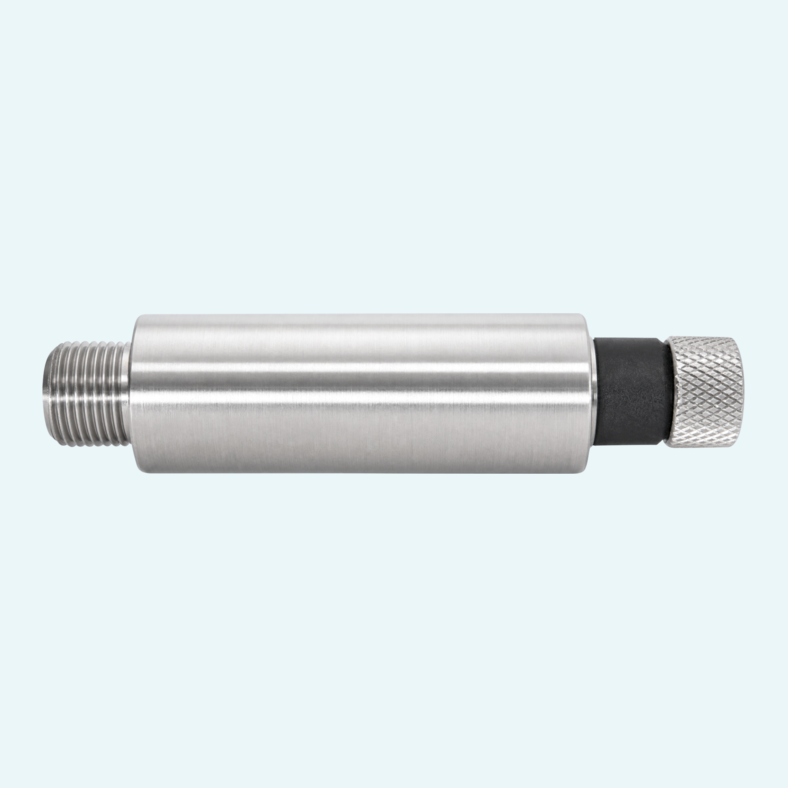

Eine saubere Signalwandlung ist entscheidend, wenn Pt100-Temperaturwerte zuverlässig an ein Steuerungs- oder Aufzeichnungssystem übertragen werden müssen. Dieser miniaturisierte Leitungstransmitter wandelt das Pt100-Signal eines kompatiblen PTV-Sensors in ein 4...20-mA-Ausgangssignal um und lässt sich direkt in die Messleitung integrieren.
Der Transmitter unterstützt einen Pt100-4-Leiter-Eingang und verfügt über praktische Steckverbindungen: sensorseitig M8-Buchse, ausgangsseitig M12-Buchse für den 4...20-mA-Ausgang. Es ist eine werkseitige Standardeinstellung für Pt100 / 0...100 °C verfügbar; kundenspezifische Anpassungen können bei Angabe eines abweichenden Messbereichs festgelegt werden.
Der für den Einsatz in nicht explosionsgefährdeten Bereichen konzipierte Transmitter arbeitet mit einer Spannungsversorgung von 10...30 V DC im 4...20-mA-Stromkreis. Er bietet Anwendern eine kompakte Möglichkeit, die Pt100-Rohrtemperaturmessung in die standardmäßige Analogsignal-Infrastruktur einzubinden, ohne das Sensorkonzept zu ändern.
Der Transmitter nimmt ein Pt100-4-Leiter-Sensorsignal vom angeschlossenen Temperatursensor auf.
Der Ausgang liefert ein 4...20-mA-Signal für den Anschluss an nachgeschaltete Steuerungs- oder Aufzeichnungssysteme.
Sensorseitig kommt eine M8-Buchse zum Einsatz, ausgangsseitig eine M12-Buchse.
Die werkseitige Standardkonfiguration ist Pt100 / 0...100 °C. Bei Angabe des gewünschten Messbereichs ist eine kundenspezifische Anpassung möglich.
Der Transmitter ist für den Betrieb mit 10...30 V DC bei einem 4...20-mA-Ausgang spezifiziert.
