Una monitorización completa del balance de radiación requiere más que una sola lectura de superficie. LPNET14 capta los cuatro componentes de la irradiancia neta: irradiancia solar global y reflejada, además de la radiación infrarroja procedente del cielo y del suelo. Esto proporciona a los equipos de monitorización meteorológica y ambiental datos detallados en el rango de 0,3...45 µm.
Dos piranómetros miden la radiación solar, mientras que dos pirgeómetros miden la radiación infrarroja. El sensor de temperatura NTC integrado permite compensar la medición del pirgeómetro, y la calibración de fábrica con un certificado de calibración ayuda a los equipos a partir de la puesta en marcha con datos de sensor trazables.
Diseñado para uso al aire libre en todas las condiciones climáticas, el instrumento combina una construcción de aluminio anodizado con cúpulas de vidrio óptico para el piranómetro, ventanas de silicio para el pirgeómetro y grado de protección IP65. El diseño pasivo no requiere alimentación y se conecta mediante dos conectores M12 de 8 polos a un voltímetro o registrador de datos con una resolución recomendada de 1 µV.

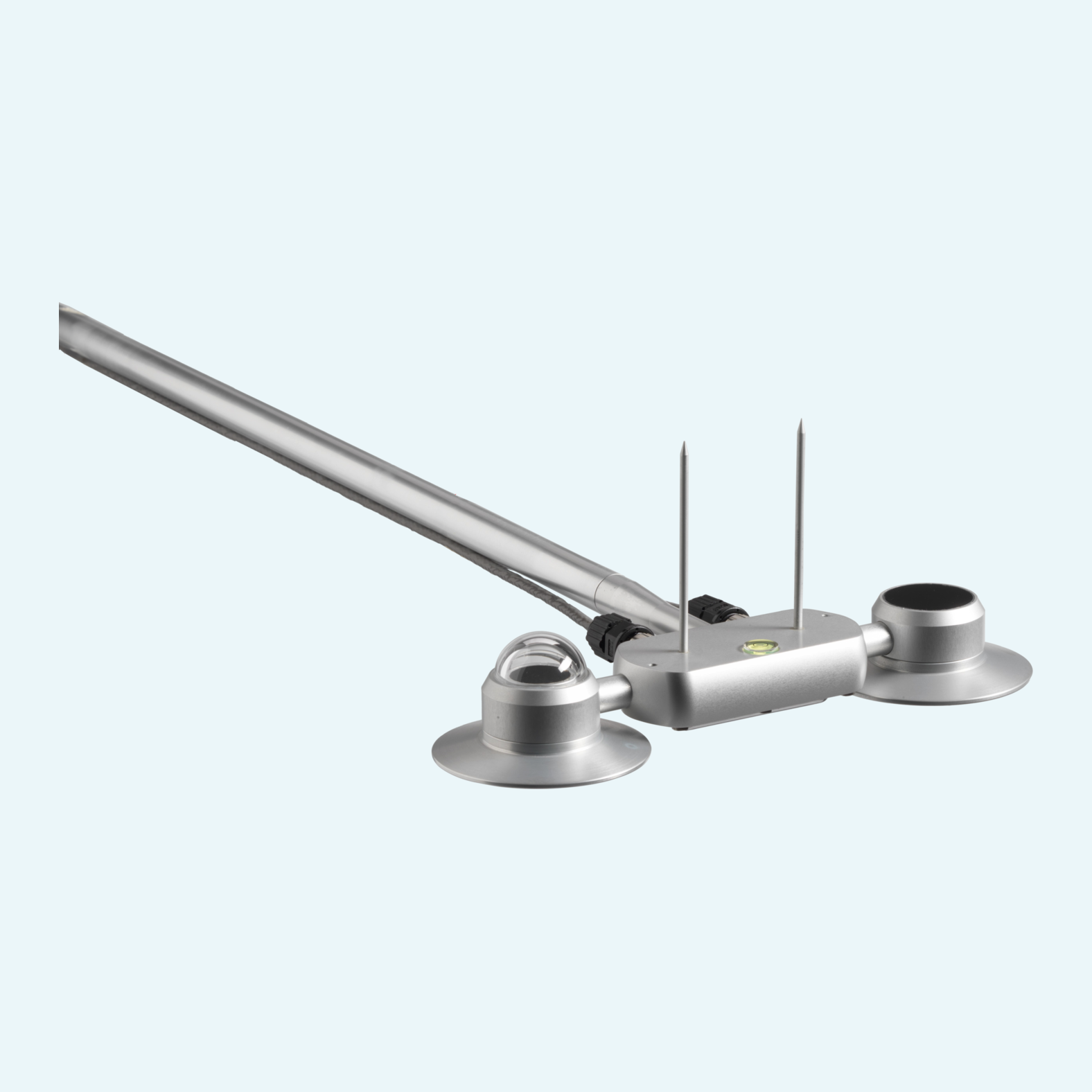

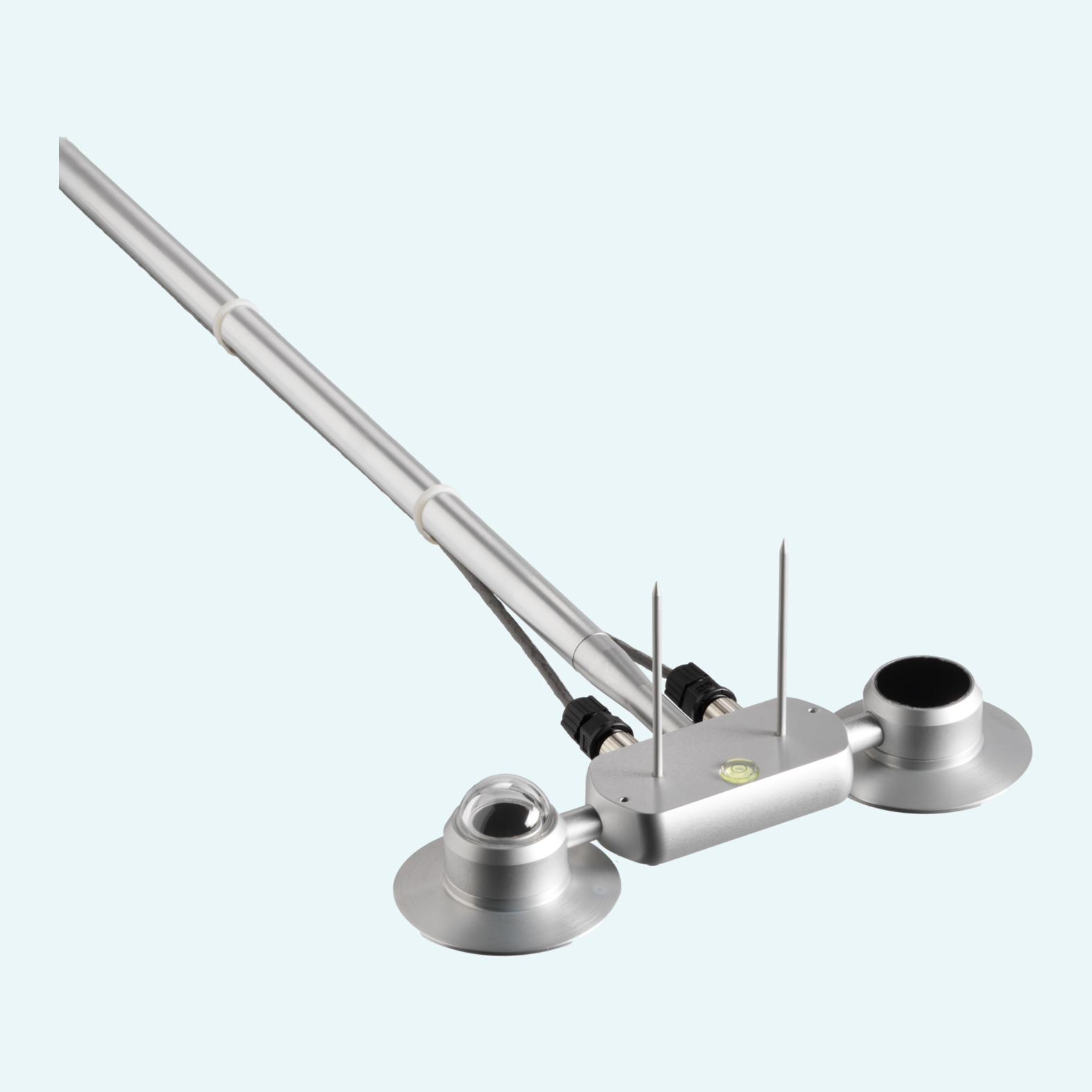

El instrumento combina dos piranómetros para la irradiancia global y reflejada con dos pirgeómetros para la radiación infrarroja procedente del cielo y de la tierra.
Los piranómetros utilizan superficies de termopila negras mate y cúpulas de vidrio óptico para medir la radiación solar en el rango de 300...2800 nm (50%).
Los pirgeómetros utilizan sensores de termopila protegidos por discos de silicio con recubrimiento DLC resistente a los arañazos para el rango espectral de 5,5...45 µm.
El sensor de temperatura NTC interno proporciona la temperatura del pirgeómetro necesaria para el cálculo de la irradiancia infrarroja.
Dos conectores M12 de 8 polos separan las señales del piranómetro y del pirgeómetro. La salida del sensor es normalmente de unos pocos mV.
El eje de fijación permite la alineación horizontal en el poste, mientras que la posición de instalación debe evitar sombras y obstrucciones cercanas.

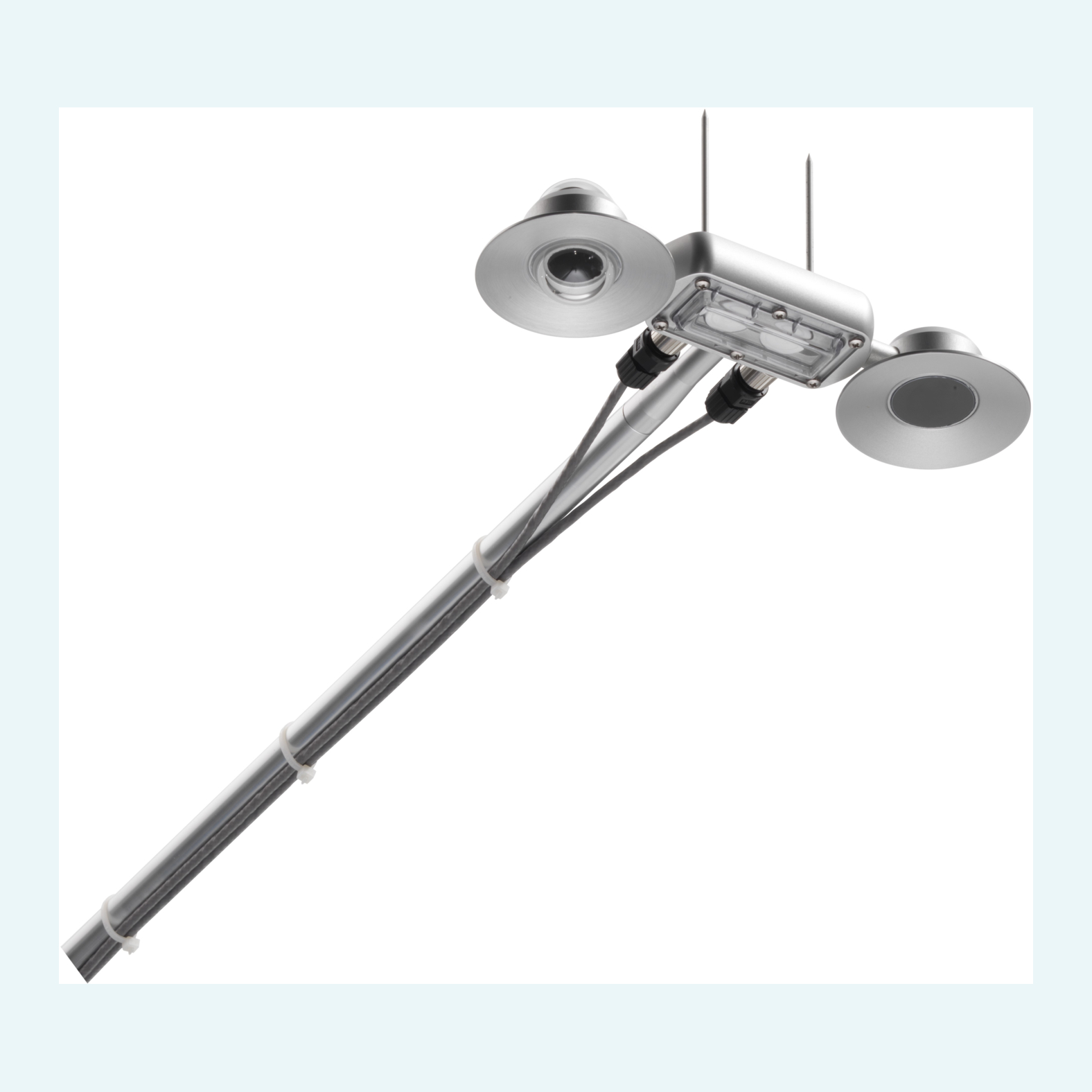

El compartimento inferior aloja cartuchos de gel de sílice para absorber la humedad, con un indicador que señala cuándo es necesario sustituir el desecante.
