Las aplicaciones de agua potable en sistemas de tuberías requieren una medición de conductividad fiable con una célula que se adapte a las conexiones de proceso estándar. El LF2613 está diseñado como célula de flujo conductiva de 2 electrodos para agua potable, y cubre rangos de medición desde 0..100 µS/cm hasta 0..2 mS/cm.
Los electrodos de grafito y una constante de célula de C = 0,9 ± 3,5 % permiten la medición de conductividad en todo el rango indicado. La medición de temperatura Pt1000 integrada, conforme a DIN IEC751, clase A, proporciona datos de temperatura directamente en el punto de medición para la evaluación del proceso.
La célula está construida para instalación en tubería con conexiones de proceso G ½ A, R ½, G ¾ A o R ¾. El material de proceso PVC-U conforme a DIN8061/8062, una presión de proceso máxima de 16 bar a 22 °C y la posibilidad de elegir entre conector angular IP65 o conector redondo M12x1 IP67 facilitan la integración práctica en sistemas de agua.
| Rango de presión nominal |
16 bar max.
|
|---|---|
| Temperatura del medio |
0...60 °C
|
| Constante de célula |
0.9 1/cm ± 3,5 %, constante de célula exacta indicada en la placa de características
|
|---|---|
| Rango de conductividad, mín. |
0...100 µS/cm
|
| Rango de conductividad, máx. |
0...2 mS/cm
|
| Sensor de temperatura |
Pt1000, Class A
|
| Terminales con grado de protección |
IP67
|
|---|
| Conformidad CE |
Sí
|
|---|
| Partes húmedas |
PVC-U, Graphite
|
|---|---|
| Par de apriete |
3 N·m
|
| Conexión de proceso |
Para Cylindrical thread G ½ A: G ½"A
Para Conical thread R ½: R ½" Para Cylindrical thread G ¾ A: G ¾"A Para Conical thread R ¾: R ¾" |
| Tipo de conexión eléctrica |

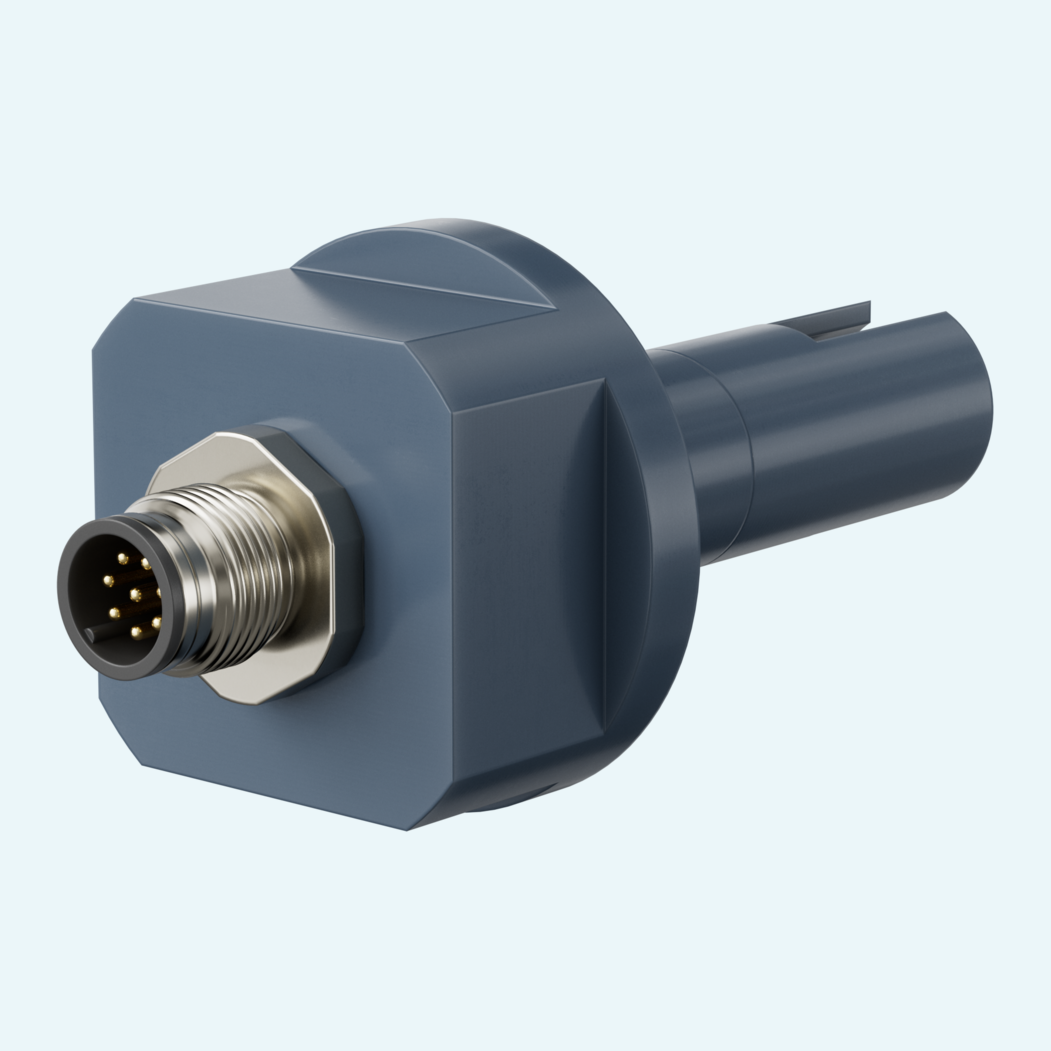

Para 8-pin round plug connector M12x1 IP67: M12 8-pole circular connector
Para 4 pole angle plug: 4 pole angle plug |
|---|---|
| Material |
Para 8-pin round plug connector M12x1 IP67: Brass nickel-plated
Para [03] 8-pin stainless steel round plug connector: Stainless Steel |
