Le applicazioni di acqua potabile nei sistemi di tubazioni necessitano di una misura affidabile della conducibilità con una cella adatta ai collegamenti di processo standard. La LF2613 è progettata come cella conduttiva a 2 elettrodi per il flusso di acqua potabile, con campi di misura da 0..100 µS/cm a 0..2 mS/cm.
Elettrodi in grafite e una costante di cella C = 0,9 ± 3,5 % supportano la misura della conducibilità nell'intero campo indicato. La misura di temperatura Pt1000 integrata secondo DIN IEC751, classe A, fornisce i dati di temperatura direttamente nel punto di misura per la valutazione di processo.
La cella è realizzata per l'installazione in tubazione con collegamenti di processo G ½ A, R ½, G ¾ A o R ¾. Il materiale di processo in PVC-U secondo DIN8061/8062, una pressione di processo massima di 16 bar a 22 °C e la scelta tra connettore angolare IP65 o connettore rotondo M12x1 IP67 supportano un'integrazione pratica nei sistemi idrici.
| Pressione nominale |
16 bar max.
|
|---|---|
| Temperatura del fluido |
0...60 °C
|
| Costante di cella |
0.9 1/cm ± 3,5 %, costante di cella esatta indicata sulla targhetta
|
|---|---|
| Intervallo di conducibilità, min. |
0...100 µS/cm
|
| Intervallo di conducibilità, max. |
0...2 mS/cm
|
| Sensore di temperatura |
Pt1000, Class A
|
| Grado di protezione dei terminali |
IP67
|
|---|
| Conforme alla marcatura CE |
Sì
|
|---|
| Parti a contatto con il fluido |
PVC-U, Graphite
|
|---|---|
| Coppia di serraggio |
3 N·m
|

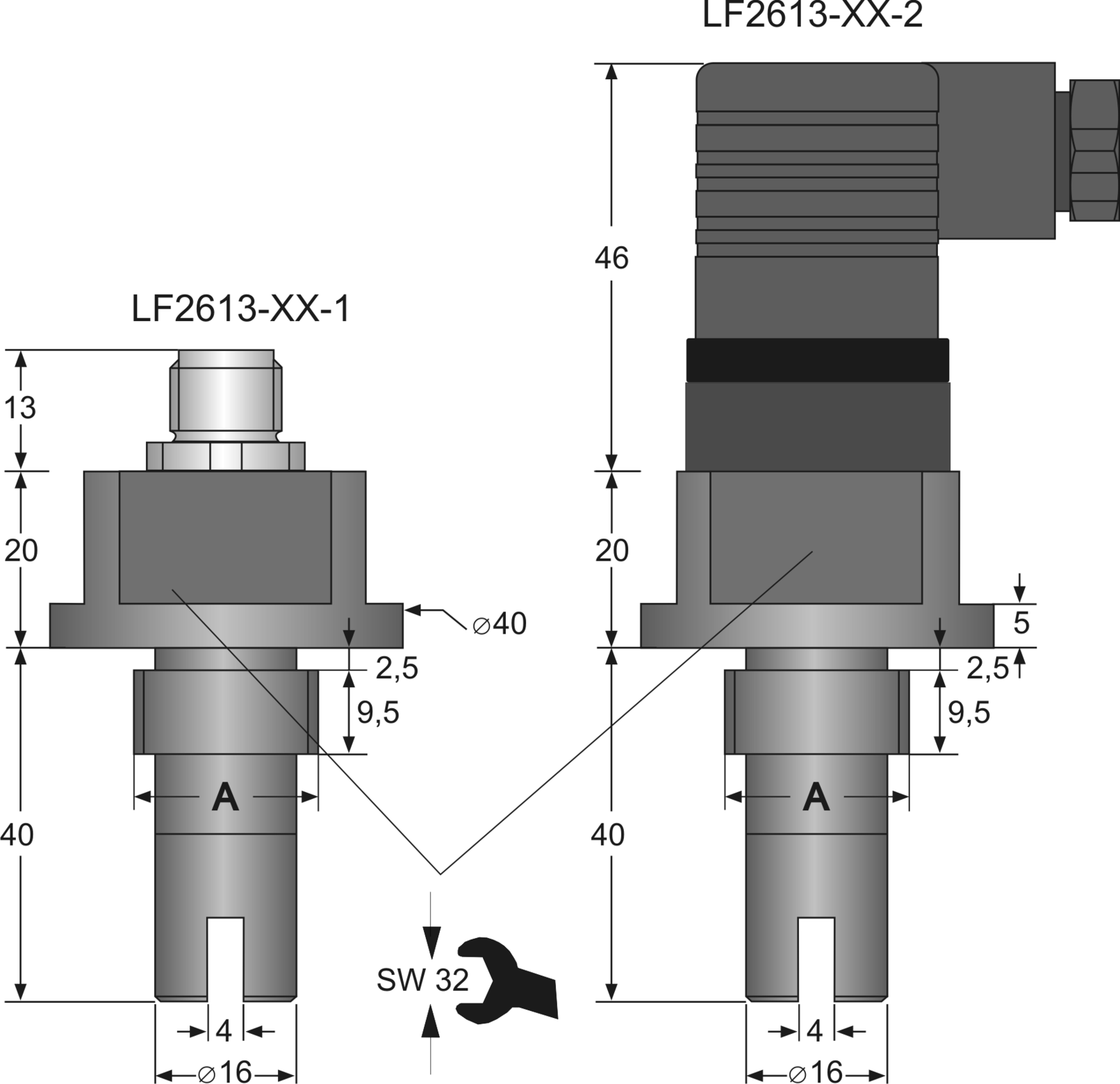

| Attacco al processo |
Per Cylindrical thread G ½ A: G ½"A
Per Conical thread R ½: R ½" Per Cylindrical thread G ¾ A: G ¾"A Per Conical thread R ¾: R ¾" |
| Tipo di collegamento elettrico |

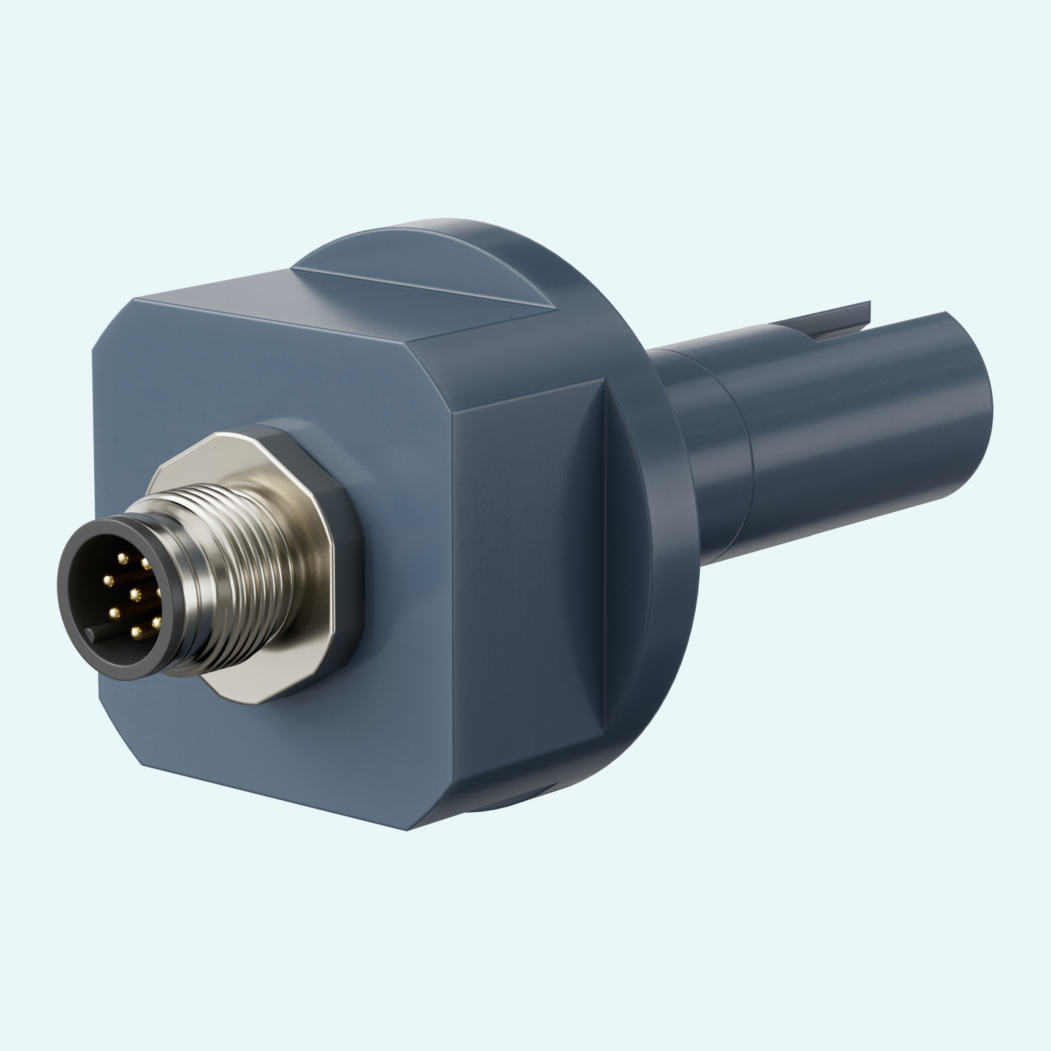

Per 8-pin round plug connector M12x1 IP67: M12 8-pole circular connector
Per 4 pole angle plug: 4 pole angle plug |
|---|---|
| Materiale |
Per 8-pin round plug connector M12x1 IP67: Brass nickel-plated
Per [03] 8-pin stainless steel round plug connector: Stainless Steel |
