El medidor de conductividad LF1010 ha sido diseñado para la medición de la conductividad, como grado de pureza o concentración de un líquido.
En combinación con células de conductividad de 4 electrodos se puede lograr una alta precisión e insensibilidad a la contaminación. Otra ventaja es el amplio rango de aplicación con una sola célula. Solo para la medición en agua ultrapura debe emplearse una célula de conductividad especial de 2 electrodos.

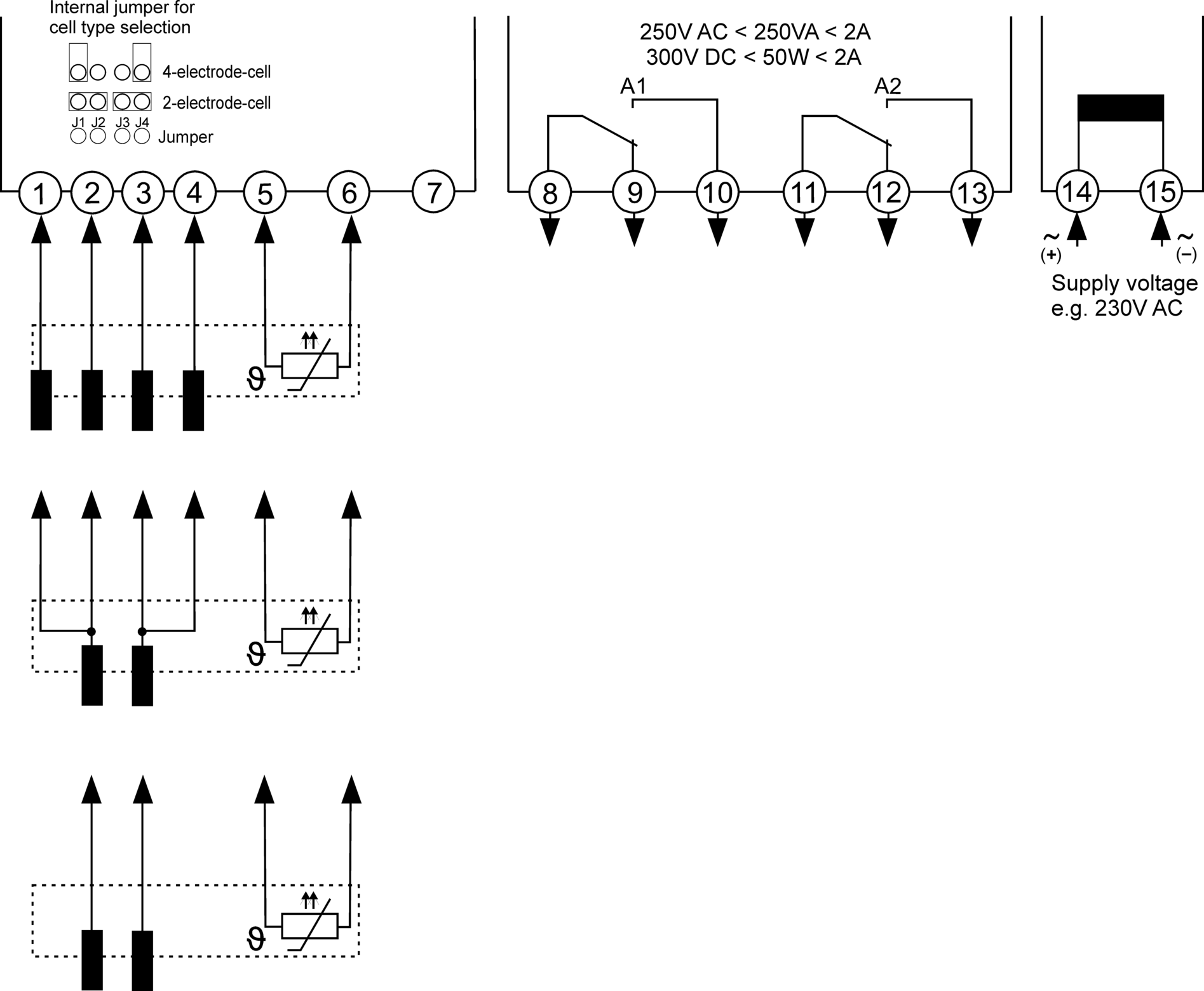

La entrada admite células de conductividad de 2 o 4 electrodos, con compensación de temperatura Pt100 o Pt1000
El equipo proporciona compensación de temperatura no lineal para agua ultrapura y agua natural, o compensación lineal (ajustable de 0,000...9,999 %/K)

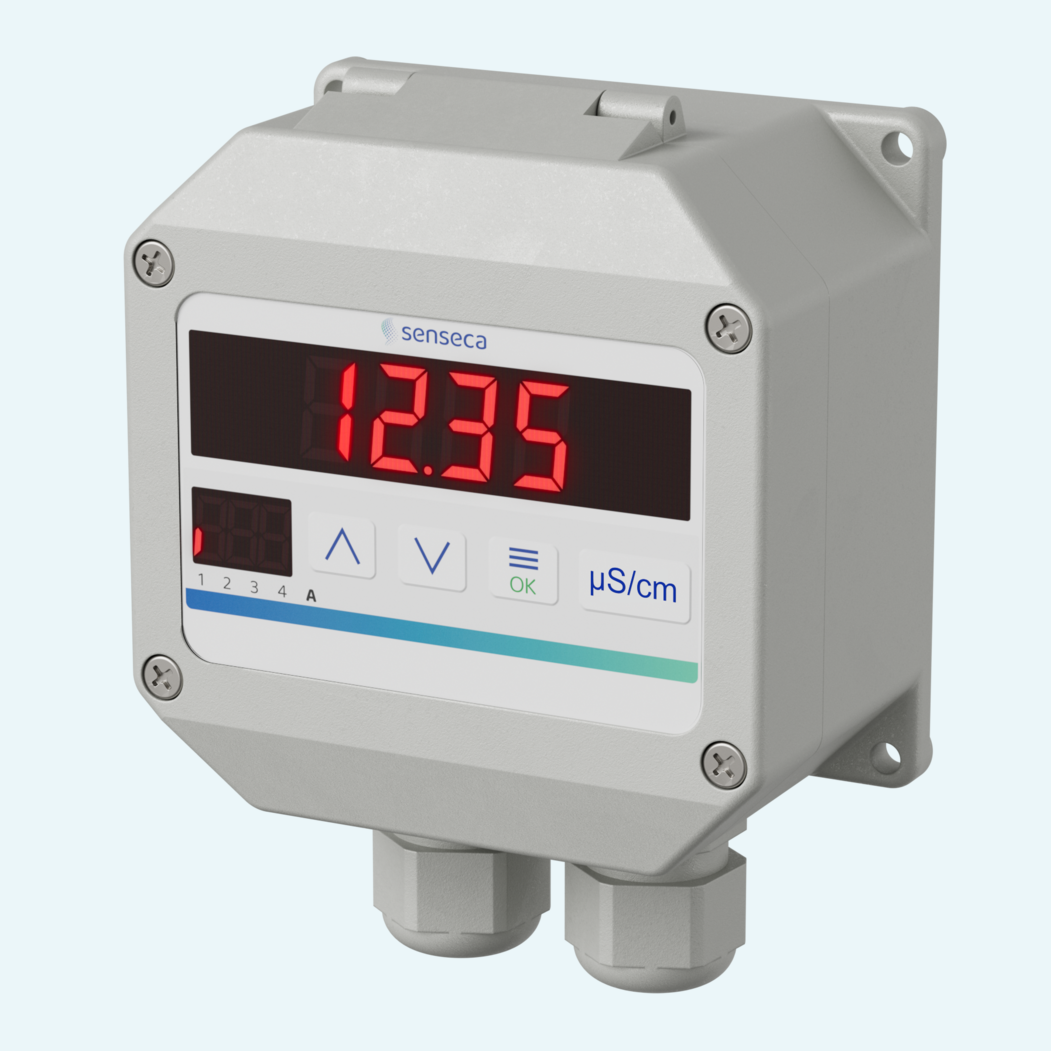

Los valores de conductividad se muestran en un indicador LED rojo con supresión de ceros a la izquierda. Un indicador LED rojo de parámetros de 2 dígitos independiente indica los parámetros y las salidas.
La carcasa de campo está fabricada en PA6-GF15/15 con un teclado de poliéster. La conexión eléctrica se realiza mediante bornes de conexión
El LF1010 puede configurarse sin salida de alarma o con dos salidas de relé. La función de alarma puede programarse como función de mínimo o de máximo.
Hay versiones disponibles para alimentación de 230 V AC, 115 V AC, 24 V AC o 24 V DC, según la configuración de pedido seleccionada
| Rango de conductividad, máx. |
0...2000 µS/cm
|
|---|---|
| Rango de conductividad, mín. |
0...2 µS/cm
|
| Compensación de temperatura |
no lineal para agua ultrapura y agua natural o lineal (ajustable de 0,000...9,999 %/K)
|
| Exactitud de conductividad |
0.5 % OR
|
| Sensor de temperatura |
Pt100, Pt1000
|
| Rango de temperatura |
-50...+200 °C
|
| Exactitud de temperatura |
±0.2 °C
|
| Grado de protección frontal |
IP65
|
|---|---|
| Temperatura de funcionamiento |
-10...+55 °C
|

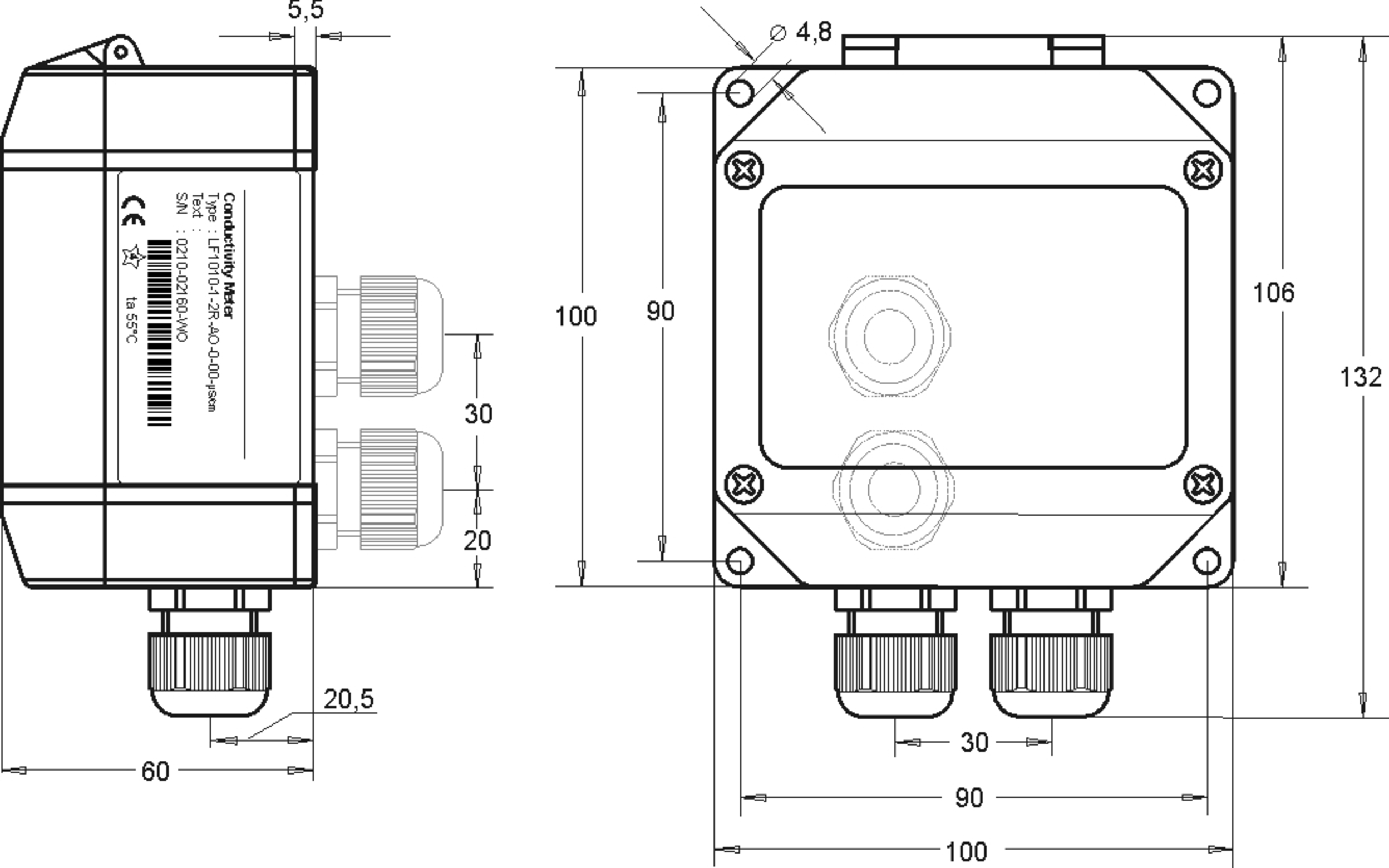

| Dimensiones |
100 mm x 100 mm x 60 mm
|
|---|---|
| Materiales |
Polyester, PA6-GF
|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
Terminals Bornes de conexión, cable rígido de 2 mm², cable flexible de 1 mm² AWG14
|
|---|
| Tensión auxiliar |
230 V AC, 115 V AC, 24 V AC, 24 V DC
Para 230 V AC ±10 % 50 ... 60 Hz: 230 V AC Para 24 V DC ±15 %: 24 V DC |
|---|---|
| Consumo de energía |
max. 3.5 VA
|
| Grado de protección |
III
|
| Grado de contaminación |
2
|
| Tensión nominal |
250 V AC
|
| Tensión de prueba |
4 kV DC
|
| Tolerancia de la tensión auxiliar |
Para 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
Para 24 V DC ±15 %: ± 15% |
| Tipo de salida de conmutación |
Relais,SPDT
|
|---|---|
| Relé, valor nominal de contacto CA |
< 2 A < 250 VA < 250 V
|
| Corriente asignada del relé de contacto CC |
< 2 A < 50 W < 300 V
|
| Número de salidas de conmutación |
2,max.
|
| Indicación de exactitud |
±2 Digit
|
|---|---|
| Resolución |
2000(0) dígitos con supresión de ceros a la izquierda
|
| Tipo de indicador |
LED
|
| Tipo de controles |
Button
|
| Descripción |
LED rojo de 7 segmentos principal (14,2 mm) y visualización de parámetro/salida (7 mm)
|
