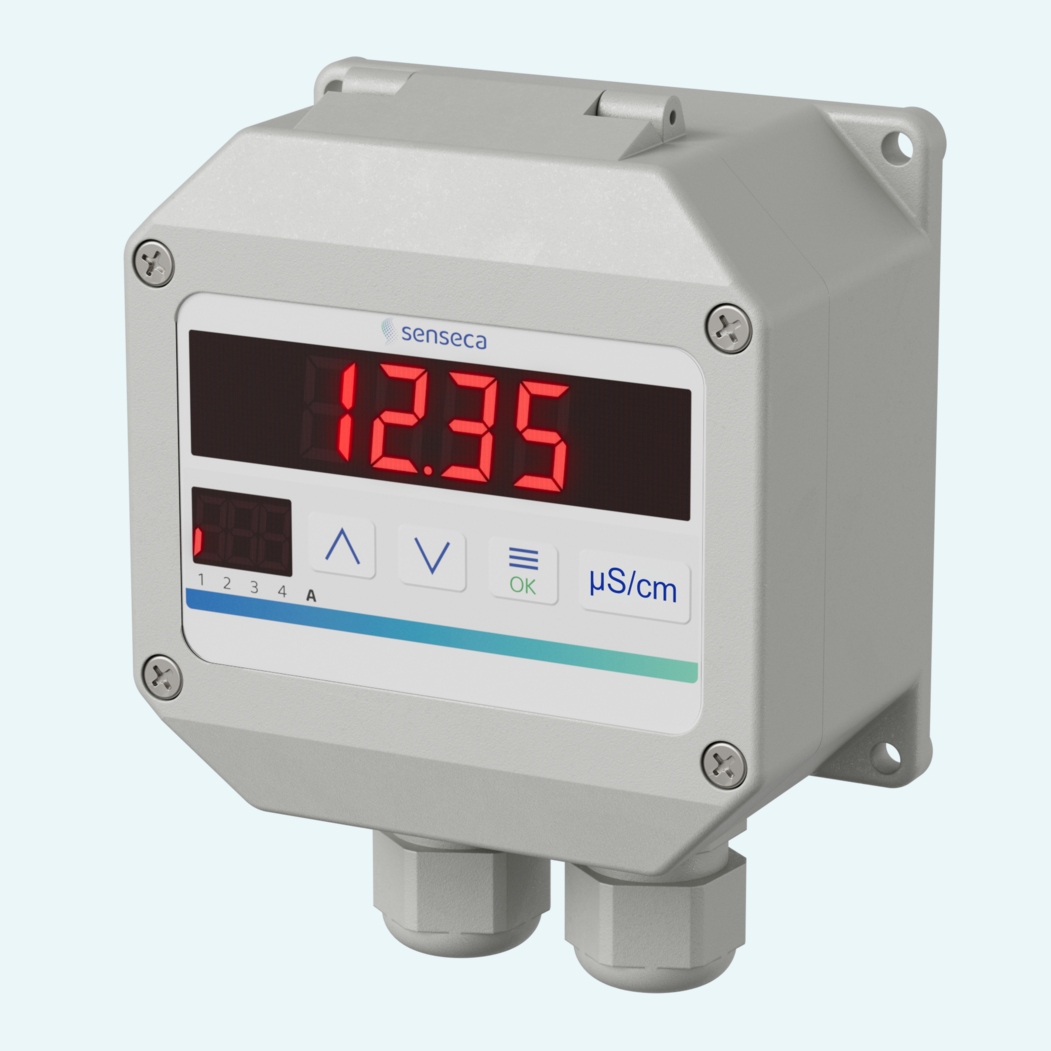

Der Leitfähigkeitsmesser LF1010 wurde für die Messung der Leitfähigkeit als Maß für die Reinheit oder Konzentration einer Flüssigkeit entwickelt.
In Verbindung mit 4-Elektroden-Leitfähigkeitszellen können eine hohe Genauigkeit und Unempfindlichkeit gegenüber Verschmutzung erreicht werden. Ein weiterer Vorteil ist ein breiter Anwendungsbereich mit nur einer Zelle. Nur für die Messung in Reinstwasser muss eine spezielle 2-Elektroden-Leitfähigkeitszelle verwendet werden.

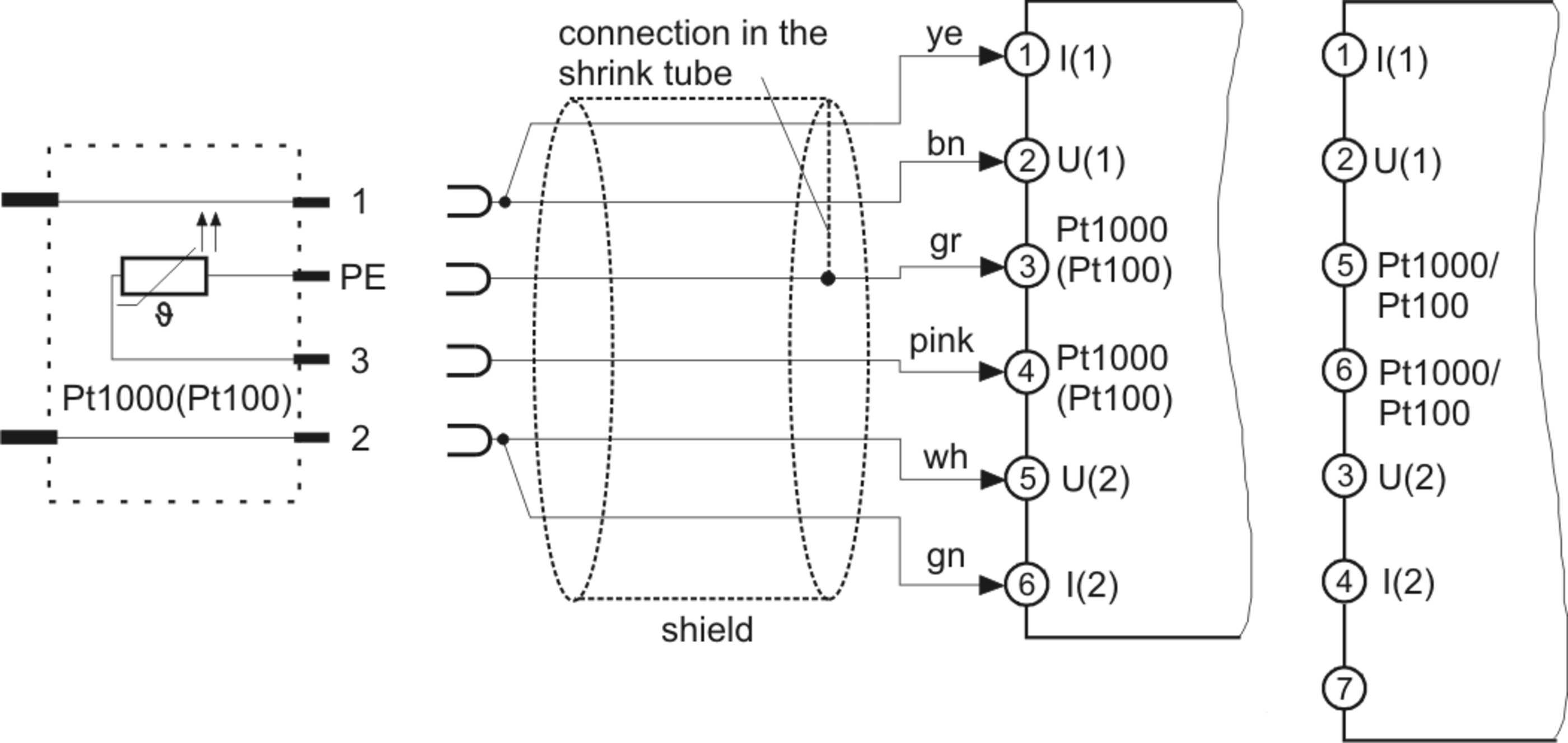

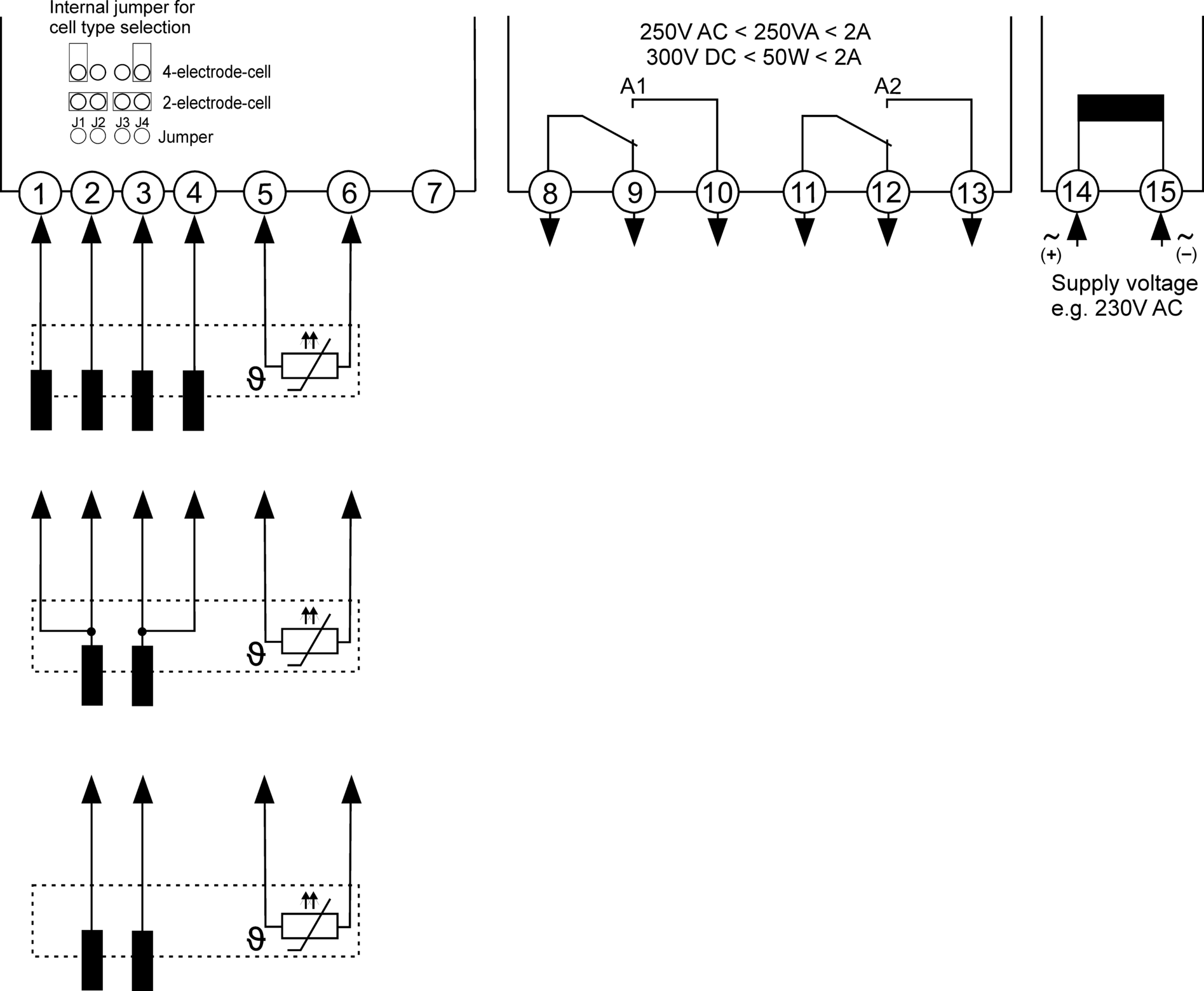

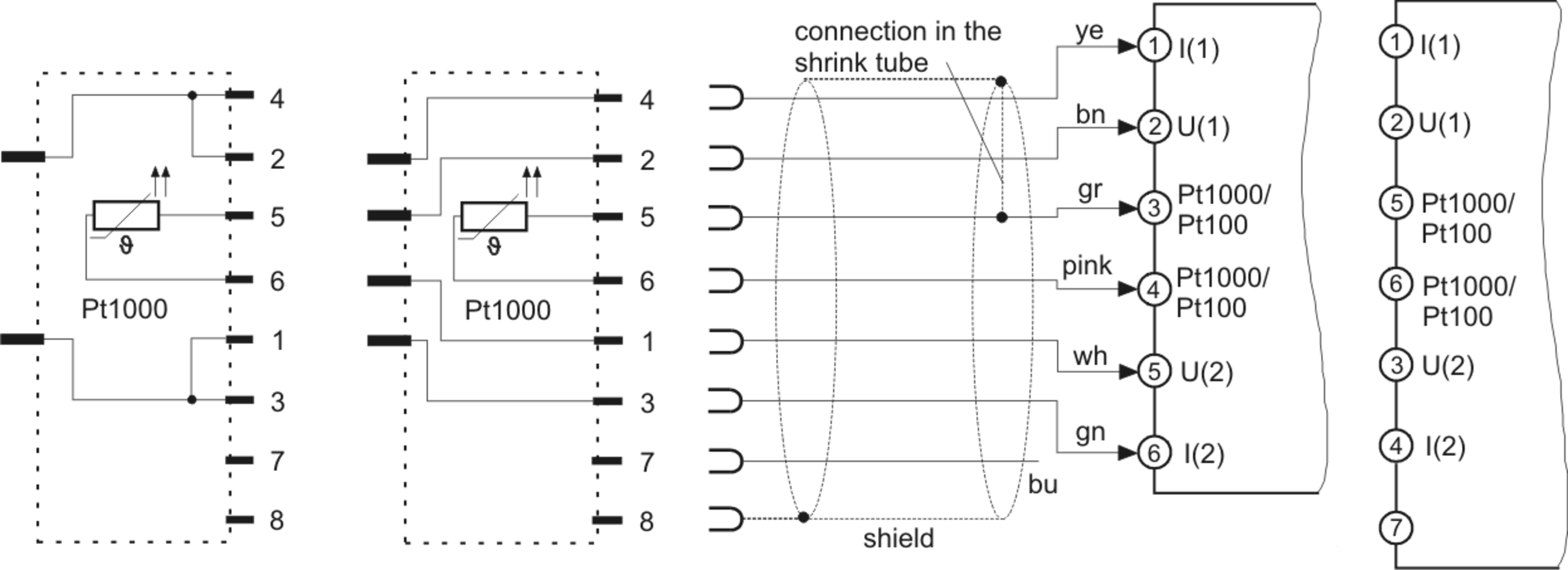

Der Eingang unterstützt 2- oder 4-Elektroden-Leitfähigkeitszellen mit Pt100- oder Pt1000-Temperaturkompensation
Das Gerät bietet eine nichtlineare Temperaturkompensation für Reinstwasser und natürliches Wasser oder eine lineare Kompensation (einstellbar von 0,000...9,999 %/K)
Die Leitfähigkeitswerte werden auf einer roten LED-Anzeige mit Unterdrückung führender Nullen angezeigt. Eine separate 2-stellige rote LED-Parameteranzeige zeigt Parameter und Ausgänge an.
Das Feldgehäuse besteht aus PA6-GF15/15 mit einer Tastatur aus Polyester. Der elektrische Anschluss erfolgt über Klemmleisten
Das LF1010 kann ohne Alarmausgang oder mit zwei Relaisausgängen konfiguriert werden. Die Alarmfunktion kann als Minimum- oder Maximumfunktion programmiert werden.
Je nach gewählter Bestellkonfiguration sind Versionen für 230 V AC, 115 V AC, 24 V AC oder 24 V DC Versorgung erhältlich
| Leitfähigkeitsbereich, max. |
0...2000 µS/cm
|
|---|---|
| Leitfähigkeitsbereich, min. |
0...2 µS/cm
|
| Temperaturkompensation |
nichtlinear für Reinstwasser und natürliches Wasser oder linear (einstellbar von 0,000...9,999 %/K)
|
| Genauigkeit |
±0.2 °C
|
| Temperatursensor |
Pt100, Pt1000
|
| Temperaturmessbereich |
-50...+200 °C
|
| Schutzart Front |
IP65
|
|---|---|
| Betriebstemperatur |
-10...+55 °C
|

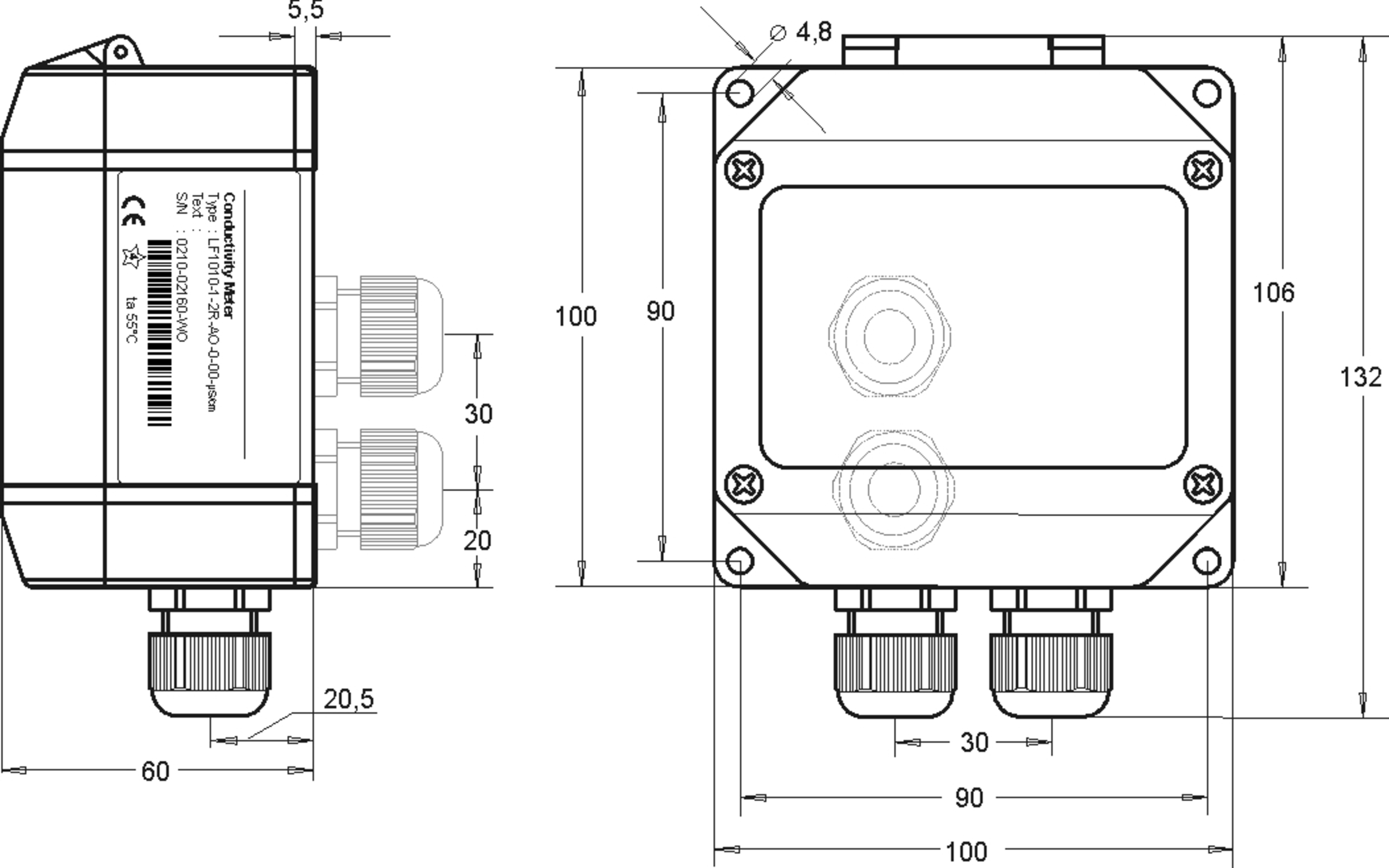

| Abmessungen des Gehäuses |
100 mm x 100 mm x 60 mm
|
|---|---|
| Gehäusematerial |
Polyester, PA6-GF
|
| CE-Konformität |
Ja
|
|---|
| Art des elektrischen Anschlusses |
Terminals Klemmanschlüsse, 2 mm² Eindraht, 1 mm² flexible Leitung AWG14
|
|---|
| Hilfsspannung |
230 V AC, 115 V AC, 24 V AC, 24 V DC
Für 230 V AC ±10 % 50 ... 60 Hz: 230 V AC Für 24 V DC ±15 %: 24 V DC |
|---|---|
| Leistungsaufnahme |
max. 3.5 VA
|
| Schutzklasse |
III
|
| Verschmutzungsgrad |
2
|
| Nennspannung |
250 V AC
|
| Prüfspannung |
4 kV DC
|
| Toleranz Hilfsspannung |
Für 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
Für 24 V DC ±15 %: ± 15% |
| Typ Schaltausgangs |
Relais,SPDT
|
|---|---|
| Kontaktbelastbarkeit Relais AC |
< 2 A < 250 VA < 250 V
|
| Kontaktbelastbarkeit Relais DC |
< 2 A < 50 W < 300 V
|
| Anzahl der Schaltausgänge |
2,max.
|
| Genauigkeitsangabe |
±2 Digit
|
|---|---|
| Auflösung |
2000(0)-stellig mit Unterdrückung führender Nullen
|
| Anzeigetyp |
LED
|
| Art der Bedienelemente |
Button
|
| Beschreibung |
7-Segment-Anzeige rot LED Hauptanzeige (14,2 mm) und Parameter-/Ausgangsanzeige (7 mm)
|
