Los líquidos viscosos necesitan una medición de caudal que se mantenga fiable incluso cuando el medio es espeso, lubricante o cambia de comportamiento. Esta familia de transmisores mide aceite y otros fluidos no agresivos y lubricantes mediante un principio de volumétrico de husillos, y cubre rangos de caudal de 1,4...1500 l/min y viscosidades de hasta 40.000 mm²/s (cSt).
El método de medición volumétrico proporciona al dispositivo una baja dependencia de la viscosidad. Dos husillos de medición engranados entre sí giran con el medio en circulación, mientras que un sensor situado fuera de la cámara de flujo detecta los flancos de los husillos y genera una señal de frecuencia proporcional al caudal. Sin imanes en la cámara de flujo y con funcionamiento bidireccional, resulta muy adecuado para circuitos industriales de aceite y lubricación en los que el sentido del caudal también es importante.
La instalación y la integración en el sistema se mantienen flexibles. No se requieren tramos de entrada ni de salida, las conexiones son enchufables y giratorias, y IO-Link permite la configuración digital y la lectura del valor medido. La salida analógica y una salida push-pull configurable son compatibles con los sistemas de control convencionales, mientras que el grado de protección IP65 / IP67 permite su uso en entornos industriales.
Dos husillos de medición engranados entre sí giran en direcciones opuestas a medida que el medio fluye a través del dispositivo.
Un sensor situado fuera de la cámara de flujo detecta los flancos de los husillos y genera una señal de frecuencia proporcional al caudal.
El totalizador integrado funciona según el sentido del caudal y cuenta hacia arriba o hacia abajo según sea necesario.
La electrónica ofrece salidas analógicas de corriente o tensión seleccionables y una salida de transistor push-pull con funciones configurables.
IO-Link, revisión V1.1.3, admite la configuración digital y la lectura del valor medido, con COM2 y un tiempo de ciclo mínimo de 20 ms.

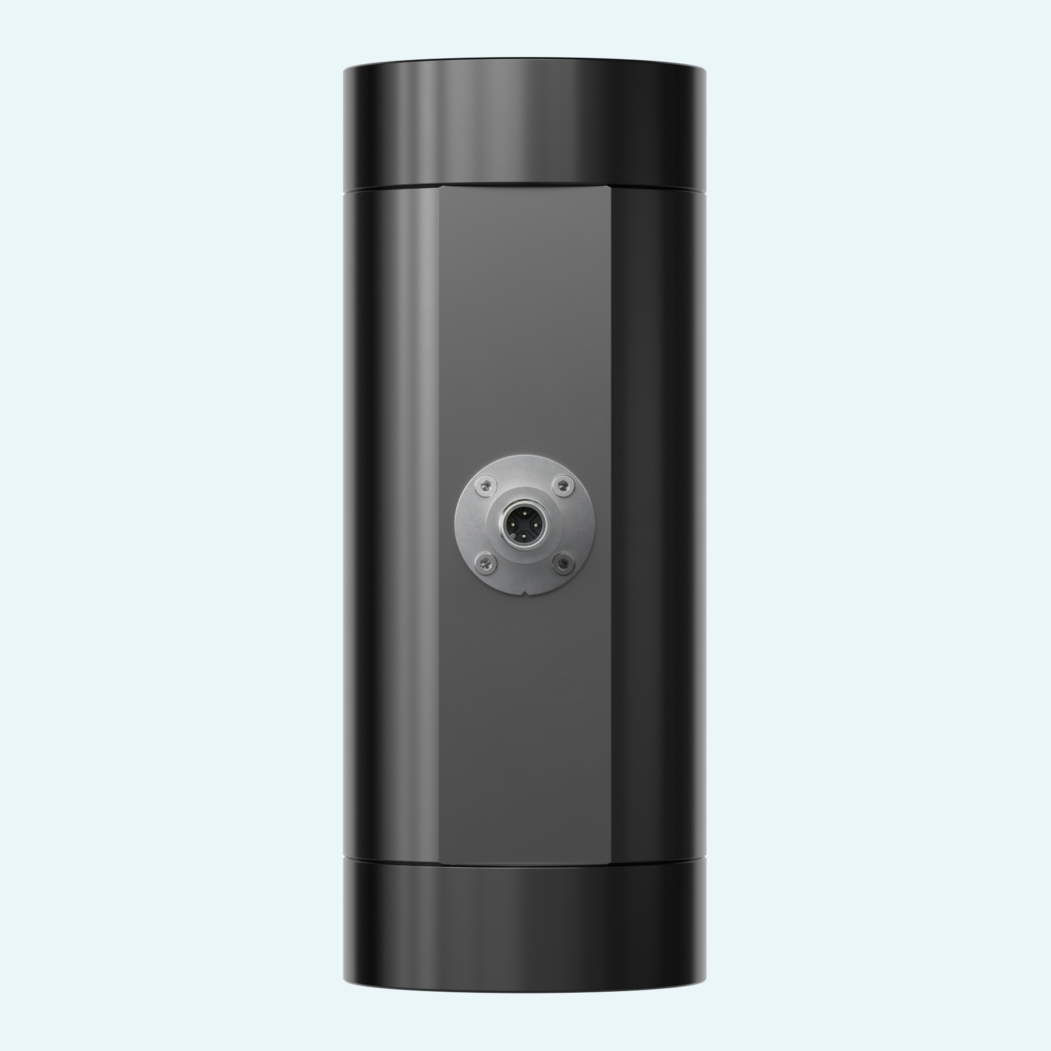

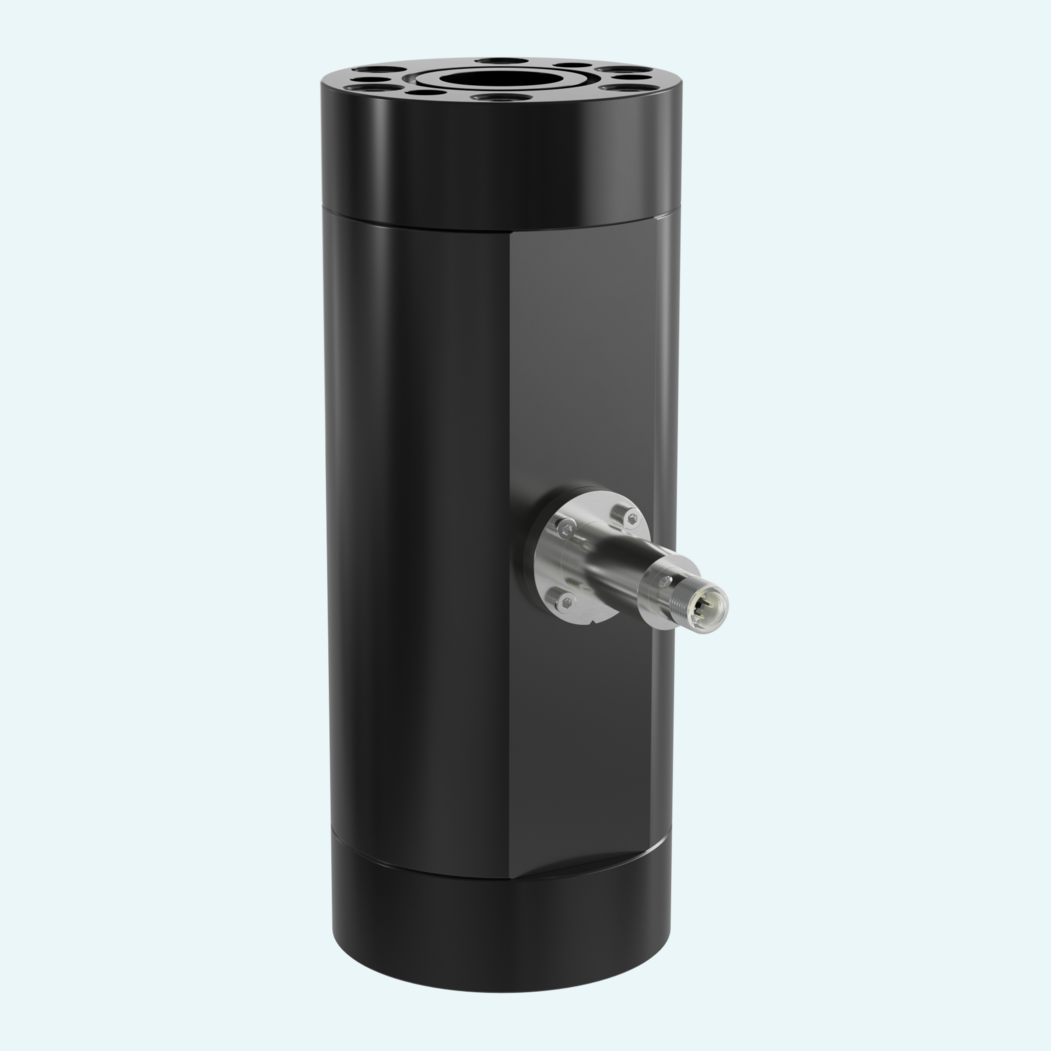

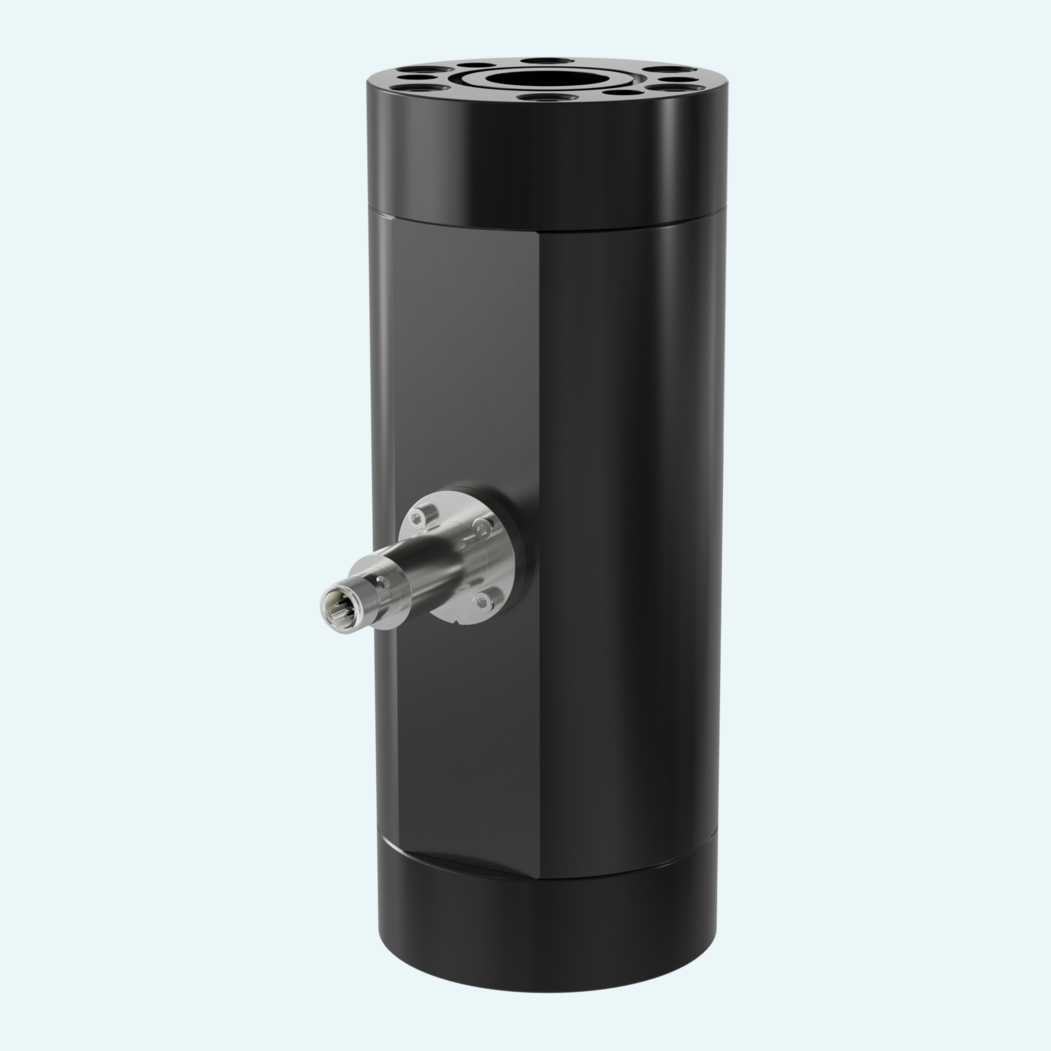

El cuerpo del dispositivo es de aluminio. Las conexiones están disponibles en aluminio o acero, con husillos de medición de acero y juntas de FKM.
La familia cubre de DN 25 a DN 50 con roscas internas G 1...G 2. Las bridas SAE están disponibles como accesorios.
La conexión se realiza mediante un conector circular M12x1 de 4 pines con alimentación de 18...30 V DC.
