Las aplicaciones de caudal compacto DN 10 requieren un sensor que se adapte a disposiciones de tuberías reducidas y que, aun así, proporcione valores de medición fiables. Este caudalímetro de rueda de paletas mide agua y otros líquidos de baja viscosidad en tres rangos: 0,1...1,5, 0,2...10,0 y 0,4...12,0 l/min. No se requieren tramos de entrada ni de salida, lo que ayuda a reducir el esfuerzo de instalación en montajes industriales compactos.
La velocidad del rotor varía de forma lineal con el caudal y es detectada por un sensor Hall situado fuera de la cámara de flujo. Un rotor de PVDF con imanes, un eje cerámico resistente a la rotura y cojinetes de plástico especial confieren al elemento de medición un diseño mecánico duradero. La versión DN 10 está disponible con conexión de rosca hembra G 3/8, rosca macho G 3/8 A o boquilla portamanguera de Ø11.
La conexión al sistema es flexible para la integración en máquinas e instalaciones. IO-Link admite la configuración y la lectura de los valores medidos, mientras que la salida analógica puede configurarse para rangos de corriente o de tensión. La salida de conmutación también puede funcionar como interruptor de límite, salida de frecuencia, salida de impulsos o señal de contador preselector.
El fluido que circula hace girar un rotor de PVDF equipado con imán. Un sensor Hall situado fuera de la cámara de flujo detecta la velocidad del rotor para la medición del caudal.
La versión DN 10 está disponible en tres rangos de medición para agua: 0,1...1,5 l/min, 0,2...10,0 l/min y 0,4...12,0 l/min.

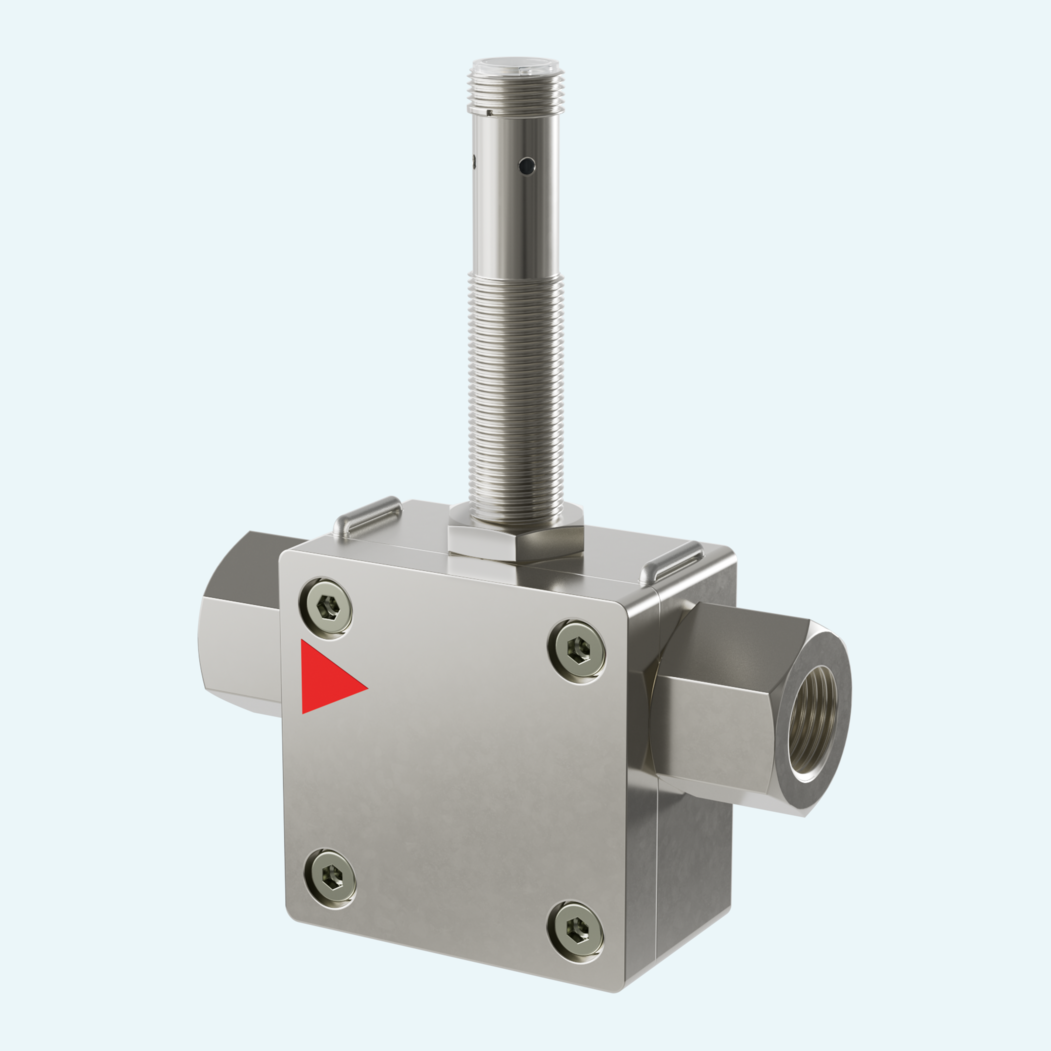

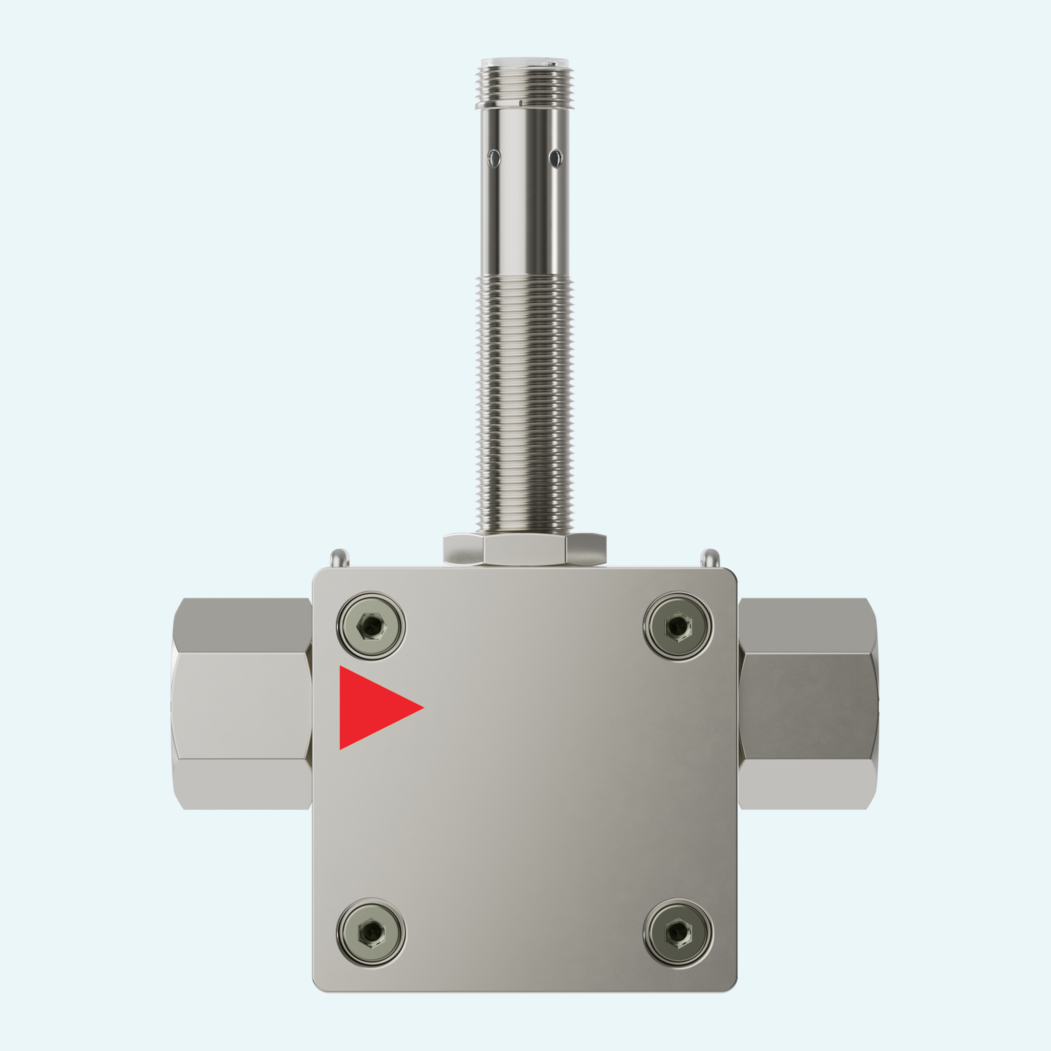

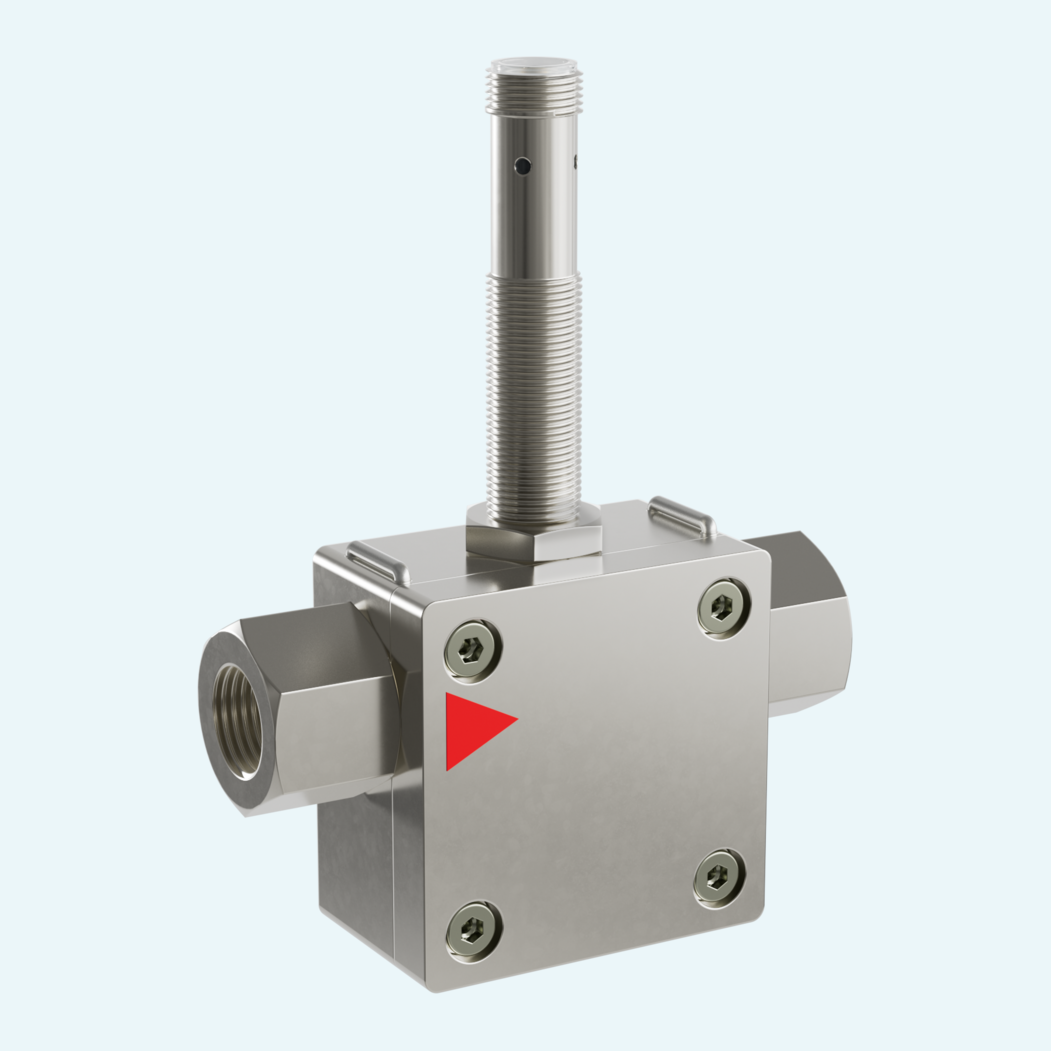

Las opciones de conexión DN 10 incluyen rosca hembra G 3/8, rosca macho G 3/8 A y boquilla portamanguera de Ø11. Otros tipos de conexión están disponibles bajo pedido. La conexión puede ser desmontada por el usuario para facilitar la instalación.
La carcasa está disponible en CW614N niquelado o en acero inoxidable 1.4305. Las opciones de junta incluyen FKM de serie, con NBR o EPDM opcionales.
La electrónica es compatible con IO-Link V1.1.3, comunicación COM2, parametrización en bloque y almacenamiento de datos.
La salida analógica puede configurarse para funcionamiento en corriente o en tensión, incluyendo 4...20 mA, 0...20 mA, 0...10 V y otros rangos de tensión adicionales.
La salida transistorizada push-pull puede configurarse como interruptor de límite, salida de frecuencia, salida de impulsos o señal de contador preselector.
El dispositivo se conecta mediante un conector circular M12x1 de 4 pines y funciona con una alimentación de 18...30 V DC.
