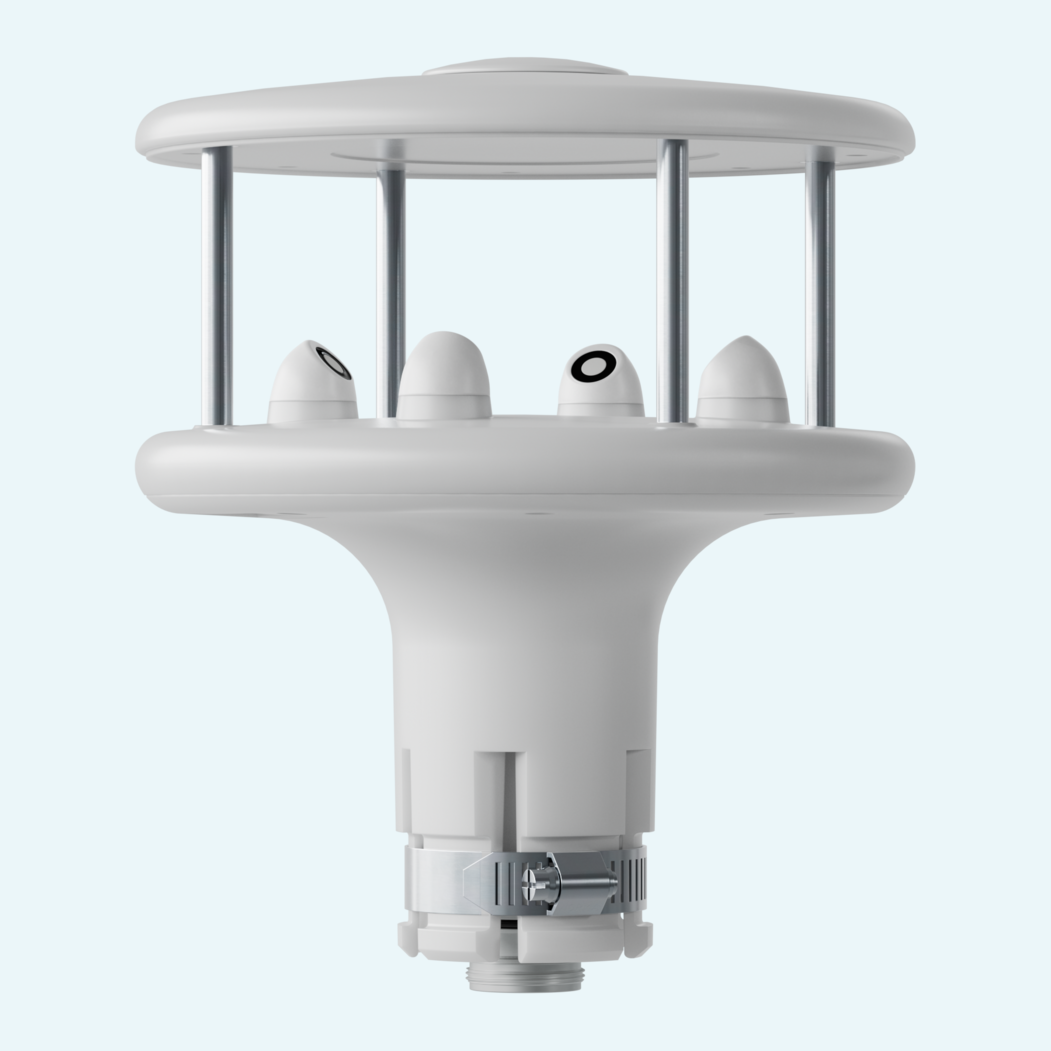

Cuando necesita datos de viento en los que pueda confiar sin el desgaste ni el tiempo de inactividad de las piezas móviles, la medición ultrasónica es una opción práctica. El HD52.3D combina la velocidad del viento, la dirección del viento, las rachas de viento y los componentes U-V del viento en un anemómetro ultrasónico de 2 ejes compacto, con sensores opcionales que lo convierten en un único instrumento nodo meteorológico.

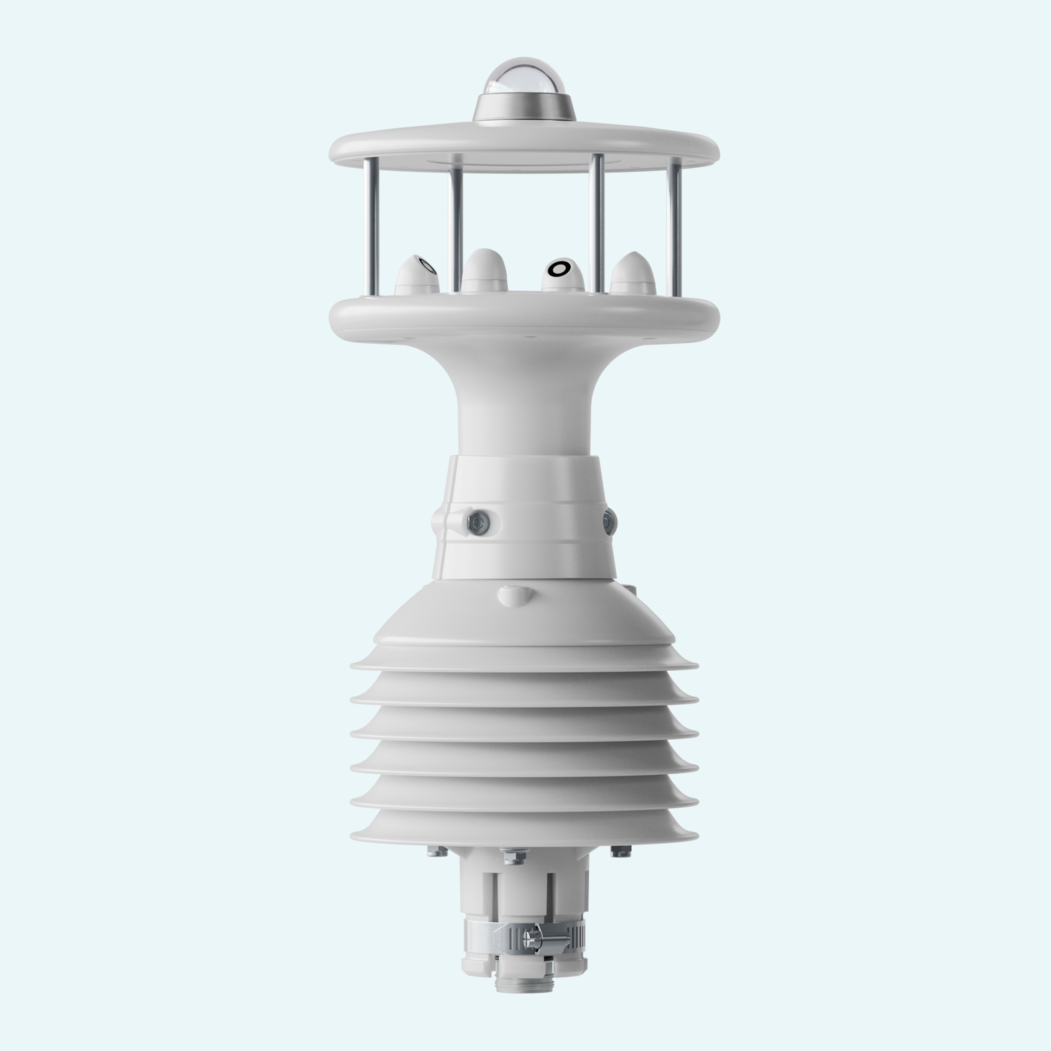

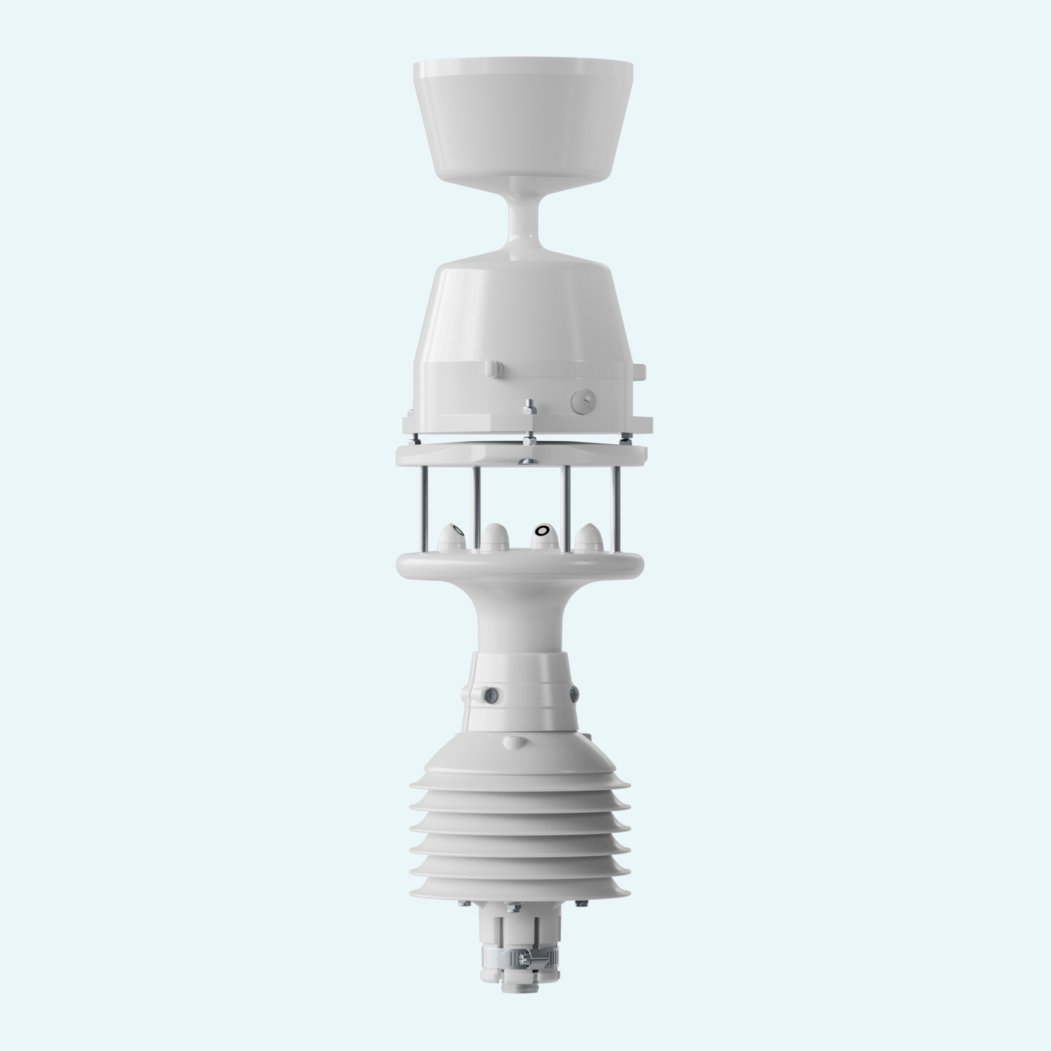

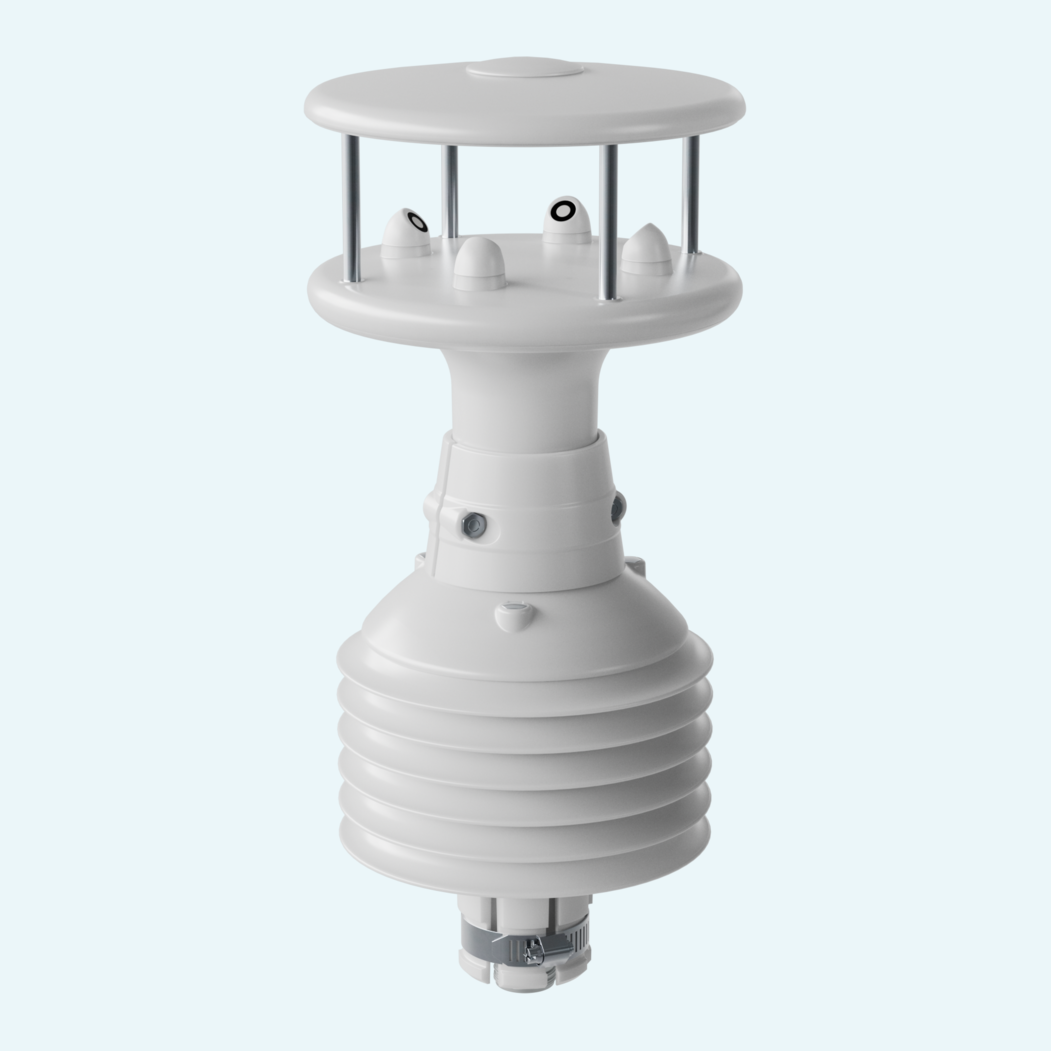

La configuración se mantiene flexible en registradores de datos, PLC y redes meteorológicas. El instrumento proporciona dos salidas analógicas para la velocidad y la dirección del viento y admite las interfaces serie RS232, RS485, RS422 y SDI-12. La comunicación puede configurarse para ASCII propietario, NMEA, Modbus-RTU o SDI-12, y los promedios de la velocidad y la dirección del viento se calculan en un intervalo seleccionable de 1 s hasta 10 min. Los paquetes de medición opcionales añaden temperatura y humedad relativa, presión barométrica, y radiación solar global o precipitación (estas dos opciones son alternativas). Una brújula magnética integrada compensa las lecturas de viento y las refiere al norte magnético incluso sin alineación al norte, favoreciendo mediciones precisas en instalaciones móviles. Para condiciones de frío y nieve, se dispone de una opción de calefacción que evita la formación de hielo en los transductores sónicos.
La velocidad del viento se mide de 0...60 m/s (0...50 m/s con la opción de pluviómetro) con una resolución de 0,01 m/s, y la dirección de 0...359,9° con una resolución de 0,1°.
El rango de la brújula es de 0...360° con una resolución de 0,1° y una precisión de ±1°, permitiendo la compensación de la dirección del viento.
Se proporcionan dos salidas para la velocidad y la dirección del viento, configurables como 4...20 mA (estándar) o 0...1 V, 0...5 V, 0...10 V (0...10 V requiere alimentación de 15...30 Vdc).
Están disponibles RS232, RS485 (¼ Unit Load), RS422 y SDI-12 con los protocolos propietarios ASCII, NMEA, Modbus-RTU y SDI-12.
El intervalo de promediado de la velocidad y dirección del viento es configurable de 1 s a 10 min.
Protección IP66, carcasa de plástico con partes metálicas de AISI 316, montaje en mástil de Ø 40 mm y conector M23 de 19 polos.
Código: HD52.3D [1] [2] [3] [4] [5] [6]
Ejemplo: HD52.3DP147RV5

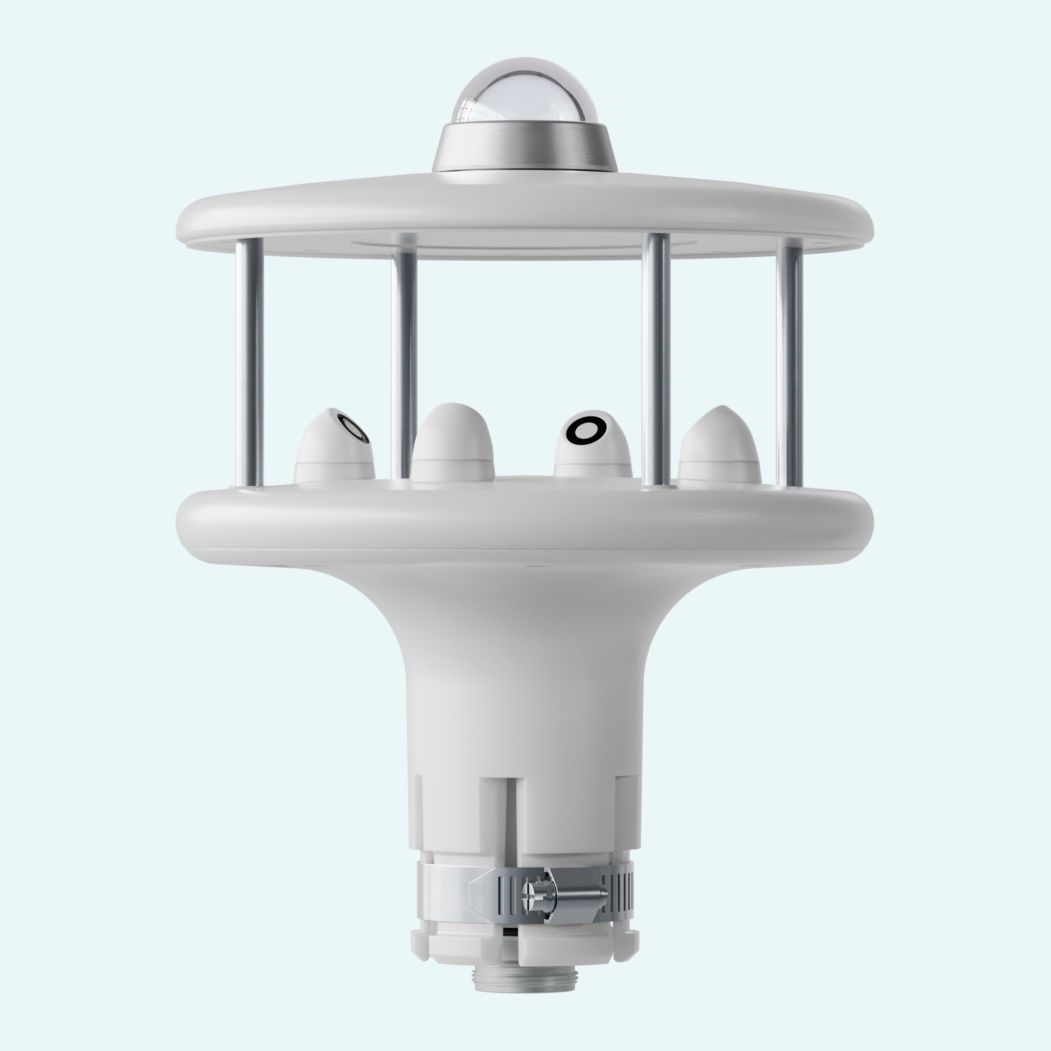

[1] Piranómetro/pincho antiposado
En blanco = Sin piranómetro y/o pincho antiposado
P = Piranómetro
K = Pincho antiposado
[2] Humedad relativa
En blanco = sin (predeterminado)
1 = con humedad relativa (se requiere la opción 7 «Temperatura»)
[3] Presión atmosférica
En blanco = sin (predeterminado)
4 = con presión atmosférica
[4] Temperatura
En blanco = sin (predeterminado)
7 = con temperatura (se requiere la opción 1 «HR»)
[5] Calefacción
En blanco = sin calefacción (predeterminado)
R = con calefacción
[6] Salida analógica
En blanco = 4…20 mA (predeterminado)
V = 0…10 V
V1 = 0…1 V
V5 = 0…5 V
