La temperatura del panel solar es un dato clave a la hora de comprobar el rendimiento y las condiciones de funcionamiento fotovoltaicas. Los transmisores HD48...TFP ofrecen una medición de temperatura activa dedicada para paneles solares, mediante un sensor de contacto Pt100 1/3 DIN en forma de disco de Ø 30 x 7,5 mm, con opciones de cable de 5 m o 10 m.
El rango de medición es de -40...+85 °C, con escalado analógico por defecto en todo el rango. El HD4807TFP proporciona salida de 4...20 mA, mientras que el HD48V07TFP proporciona salida de 0...10 Vdc para conexión a indicadores, registradores o PLC remotos. La electrónica está especificada para una temperatura de trabajo de -20 °C...+60 °C.
Para sistemas digitales, el HD48S07TFP proporciona salida RS485 MODBUS-RTU y puede conectarse a un PC o PLC. Pueden conectarse varios instrumentos en secuencia mediante un cable apantallado con par trenzado para las señales y un tercer hilo para la tierra. También están disponibles versiones con pantalla LCD.

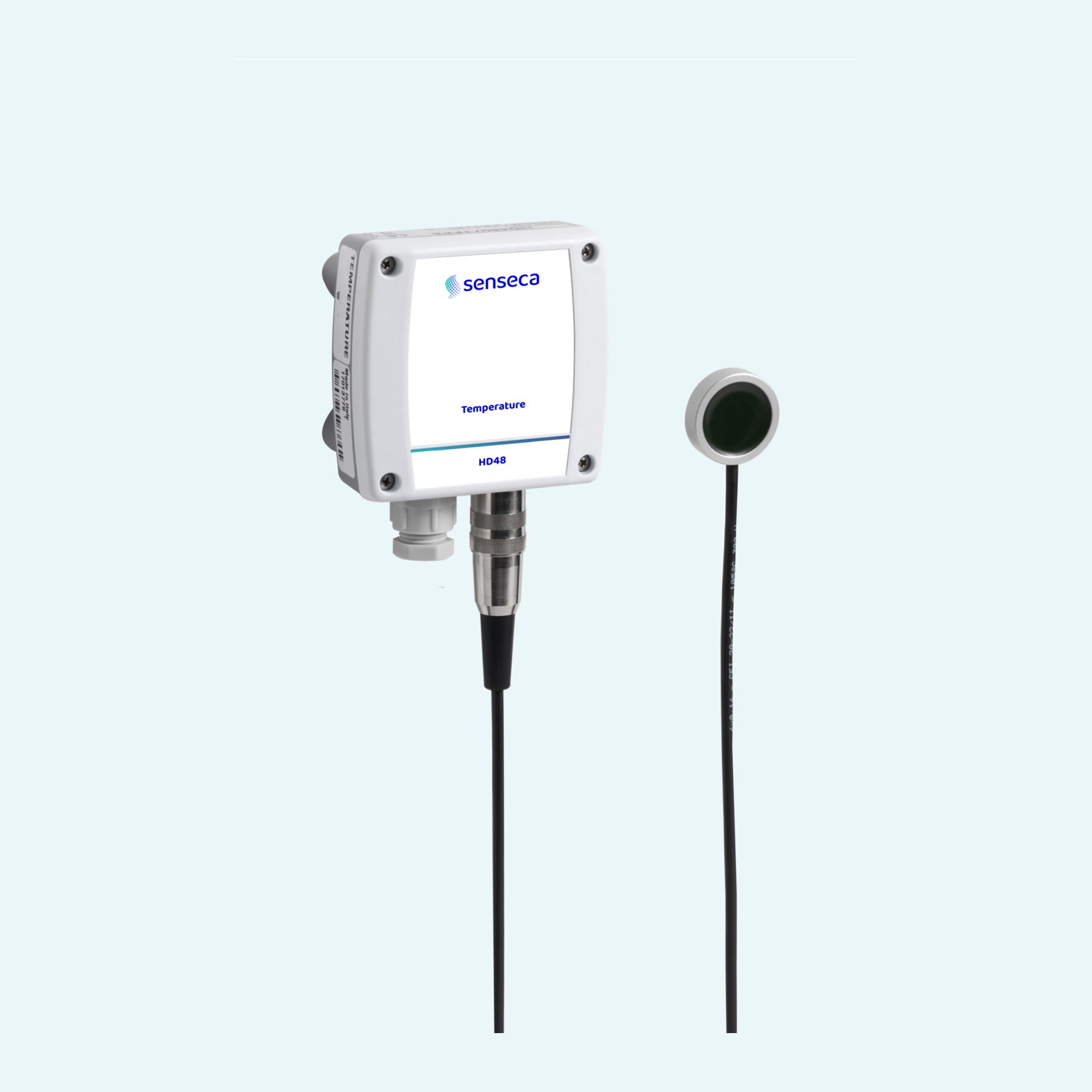

El transmisor se suministra con un sensor de contacto Pt100 en forma de disco para la medición de la temperatura del panel solar.
El HD4807TFP proporciona 4...20 mA y el HD48V07TFP proporciona 0...10 Vdc, ambos escalados por defecto a -40...+85 °C.
El HD48S07TFP proporciona salida RS485 MODBUS-RTU para conexión a un PC o PLC.
Los modelos analógicos HD48 utilizan 18...40 Vdc o 24 Vac, mientras que la versión RS485 utiliza 12...30 Vdc.
Los modelos están disponibles con o sin pantalla LCD y con longitud de cable de 5 m o 10 m.
El software CP27, RS48 y HD4817CAL admite la configuración del transmisor, según la versión de salida.
