Las salas limpias, los sistemas de ventilación y el control de filtros necesitan datos de baja presión estables sin una configuración complicada. HD408T y HD4V8T transmiten presión atmosférica relativa o diferencial para aire y gases no corrosivos, con rangos de presión de 10 mbar a 200 mbar.
El sensor piezorresistivo ofrece mediciones precisas y estables con excelente repetibilidad, baja histéresis y muy buena estabilidad térmica. La calibración de fábrica deja los transmisores listos para usar, mientras que la salida se acondiciona como 4...20 mA para el HD408T o como salida de tensión para el HD4V8T, linealmente proporcional a la presión diferencial aplicada.

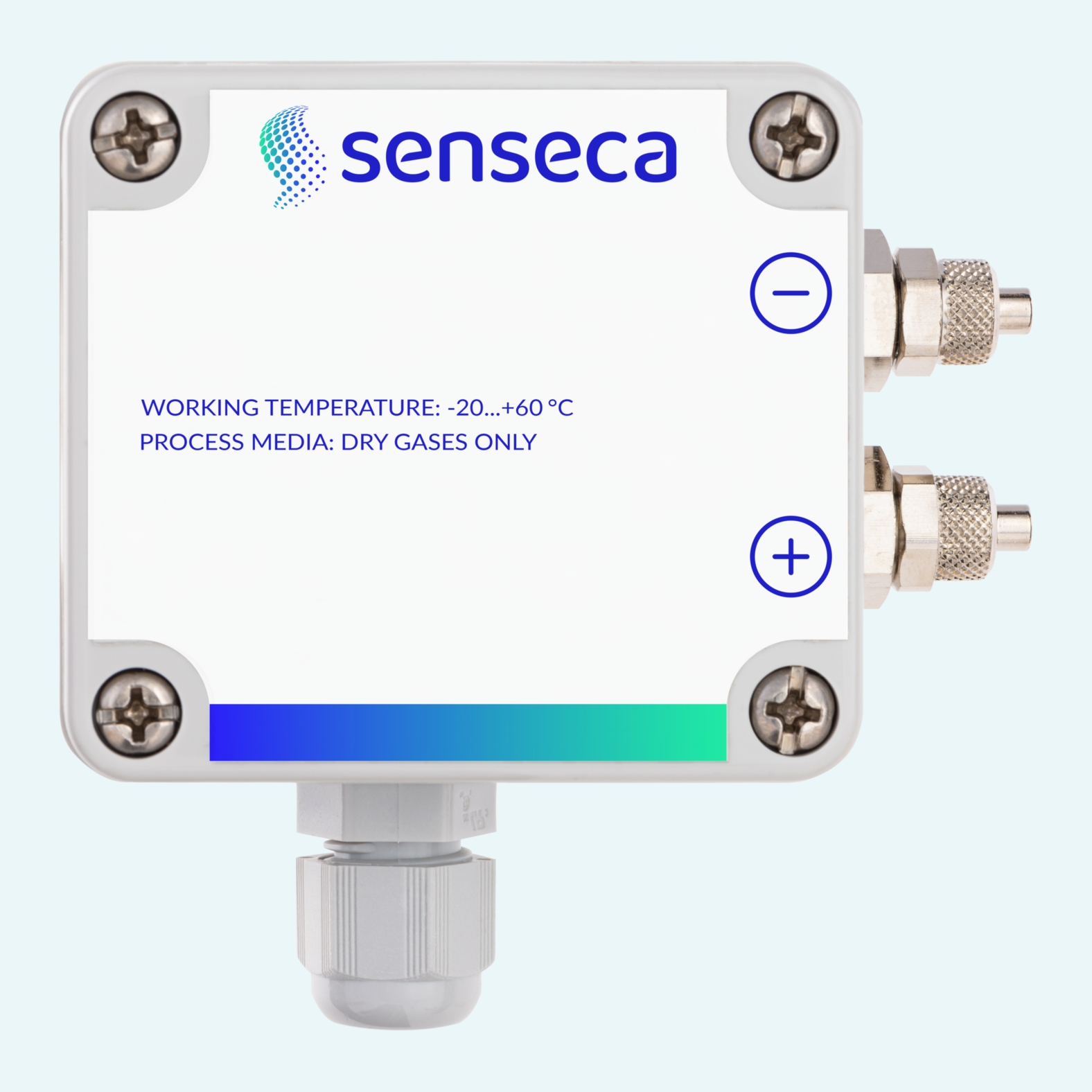

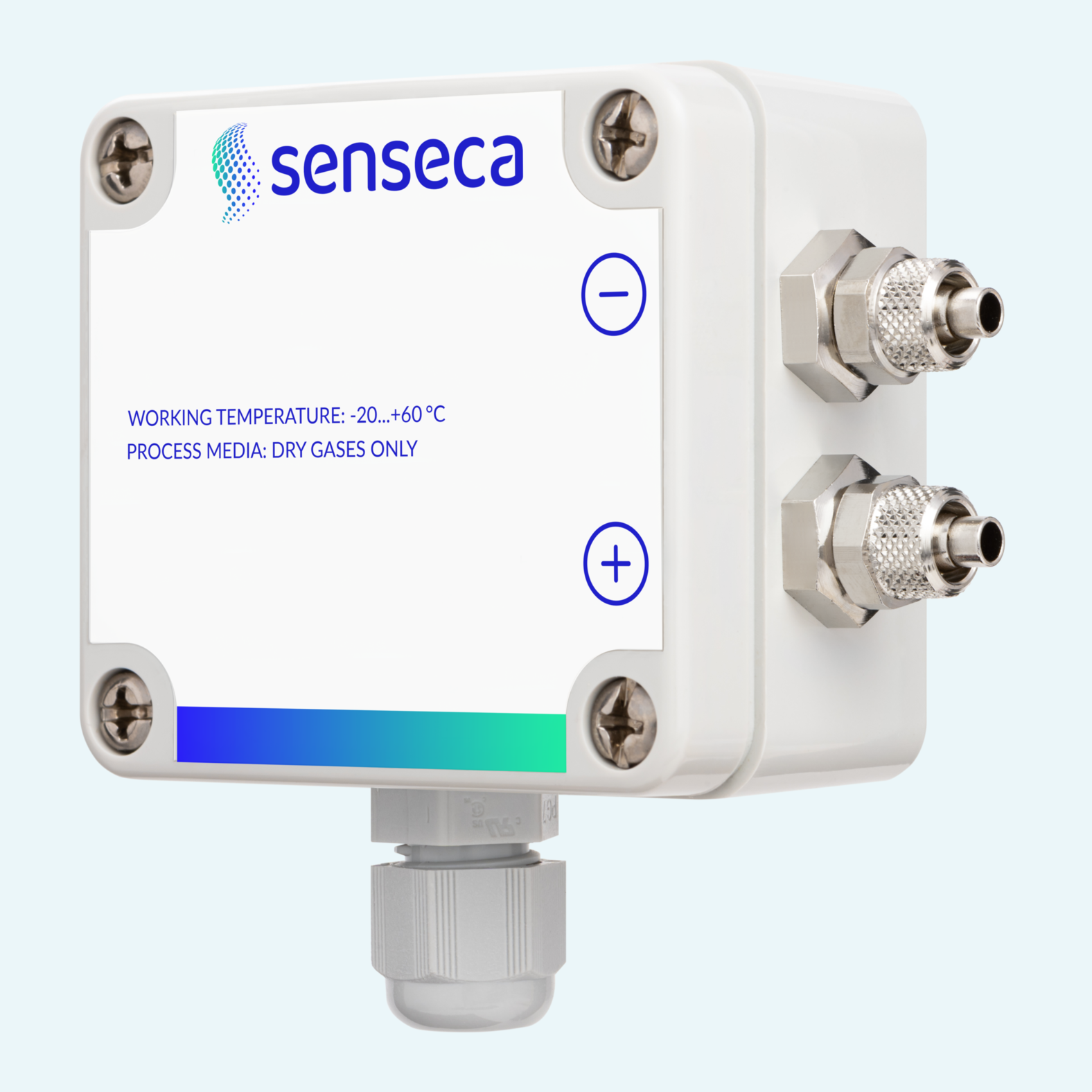

Para instalaciones exigentes, el sensor y la electrónica se alojan en una carcasa de mezcla de policarbonato (PC + ABS) con grado de protección IP67. Los transmisores se montan en un panel o pared, se conectan mediante un tubo flexible de Ø 5 mm y admiten aplicaciones como la monitorización de presión en salas limpias, el control de filtros, la medición de caudal con tubo de Pitot, las máquinas de envasado y el control de ventilación.
La familia incluye modelos de presión relativa de 0...+f.s. y presión diferencial de -f.s....+f.s.
HD408T proporciona una salida de corriente de 4...20 mA. HD4V8T proporciona salidas de tensión según el modelo: 0...10 Vdc, 0...5 Vdc o 1...5 Vdc.
El transmisor se conecta a la línea de presión mediante un tubo flexible de Ø 5 mm para aire y gases secos no agresivos.
La carcasa se puede fijar directamente a un panel o pared. Los modelos por debajo de 100 mbar f.s. incluyen acceso externo para el ajuste de cero.
Los transmisores funcionan de -20...+60 °C y se almacenan de -20...+80 °C, con límites de sobrepresión definidos por el rango seleccionado.
Código: HD4 [1] 8T- [2] [3] [4]
Ejemplo: HD408T-10MBG3
[1] Tipo de salida
0 = 4…20 mA
V = Salida de tensión
[2] Rango
10MB = 10 mbar*
20MB = 20 mbar*
50MB = 50 mbar
200MB = 200 mbar
[3] Presión
D = Presión diferencial -f.s … +f.s
G = Presión relativa con respecto a la atmósfera 0… +f.s
[4] Salida
En blanco = 4…20 mA
1 = 0…5 Vdc
2 = 1…5 Vdc
3 = 0…10 Vdc
