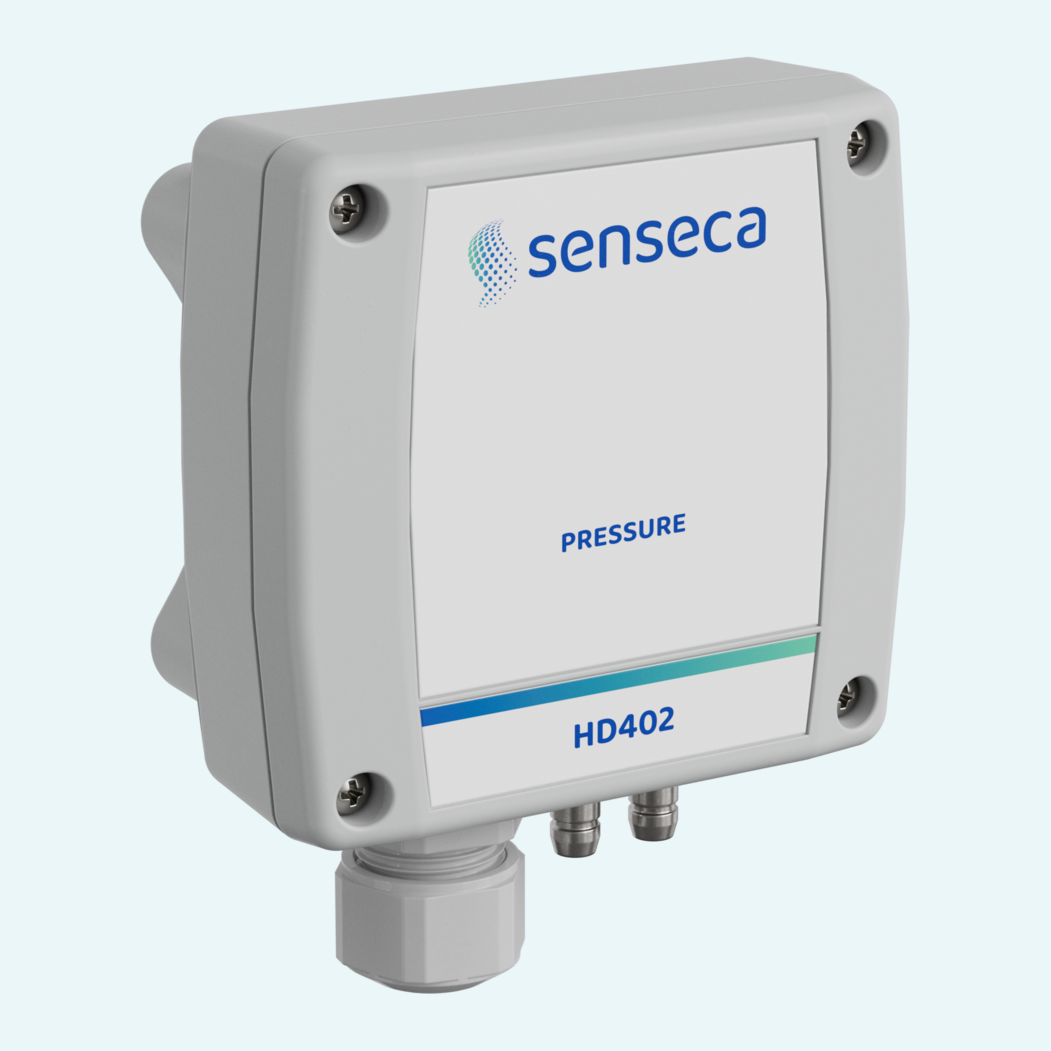

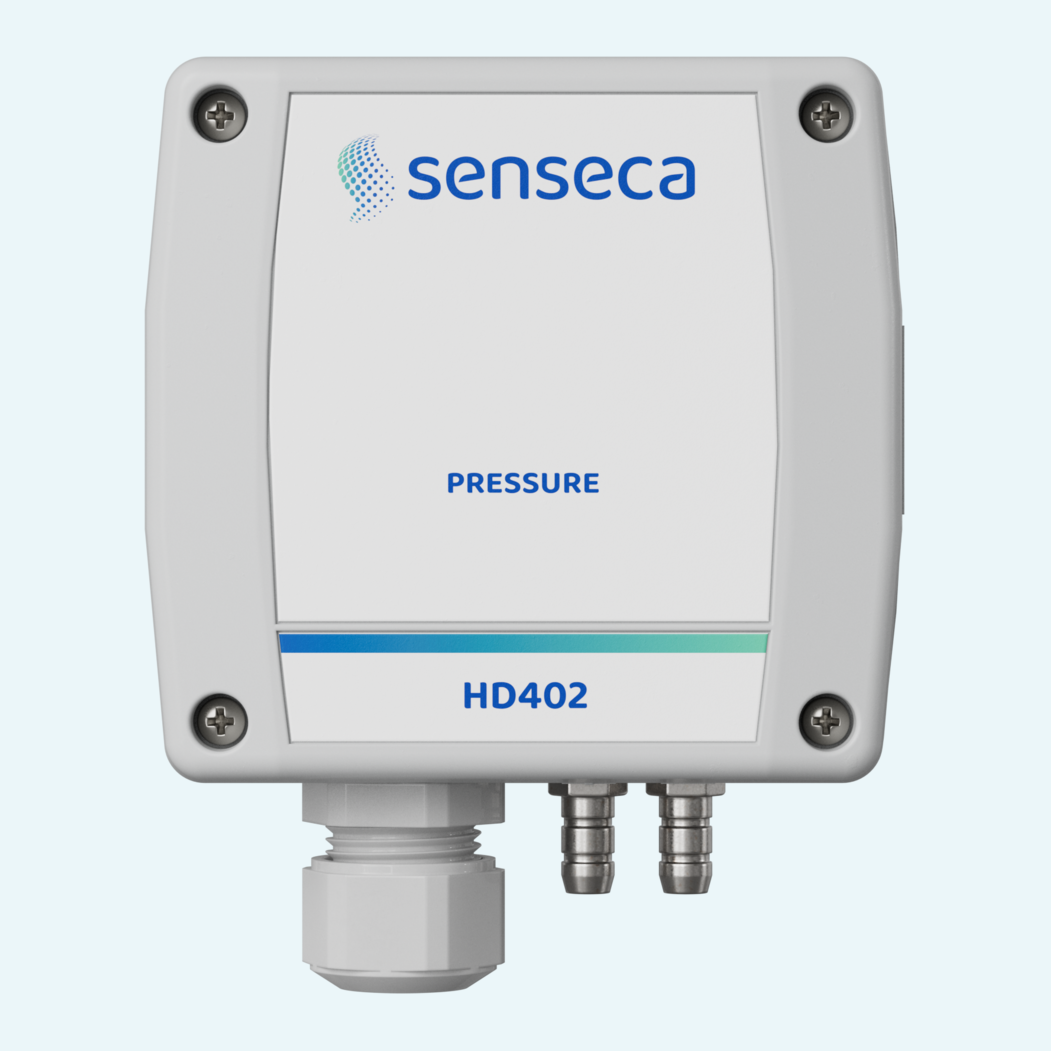

Una monitorización fiable de la presión comienza con lecturas estables, especialmente en aplicaciones de climatización, aire limpio y gas seco, en las que los pequeños cambios de presión son importantes. La serie HD402 mide la presión relativa a la atmósfera o la presión diferencial de 50 Pa a 200 kPa, mediante un sensor piezorresistivo de silicio de alta estabilidad con compensación de temperatura.
La serie le ofrece el formato de salida que se adapta a su sistema de control, incluidas las versiones de 0…10 V, 0/4…20 mA activa, 4…20 mA a 2 hilos, RS485 Modbus-RTU e interruptor de relé ON/OFF con contacto SPDT. La indicación opcional mediante pantalla LCD de 4 dígitos permite la lectura local, mientras que las versiones con relé incluyen pantalla, LED rojo frontal y zumbador interno para la señalización de alarmas.
La puesta en servicio es sencilla, ya que los instrumentos están calibrados de fábrica y listos para usar. La configuración puede realizarse mediante conexión a PC, microinterruptores o botones internos en los modelos con relé. La carcasa de ABS con grado de protección IP65 y la instalación independiente de la orientación permiten un montaje en pared flexible en entornos industriales.
Los instrumentos miden la presión relativa respecto a la atmósfera o la presión diferencial, en función de la instalación y de la selección del modelo.
Los modelos con salida analógica permiten seleccionar el fondo de escala y el escalado de salida unipolar o bipolar para el rango de presión requerido.
Las versiones RS485 utilizan Modbus-RTU y admiten dirección, velocidad de transmisión y parámetros de comunicación configurables.

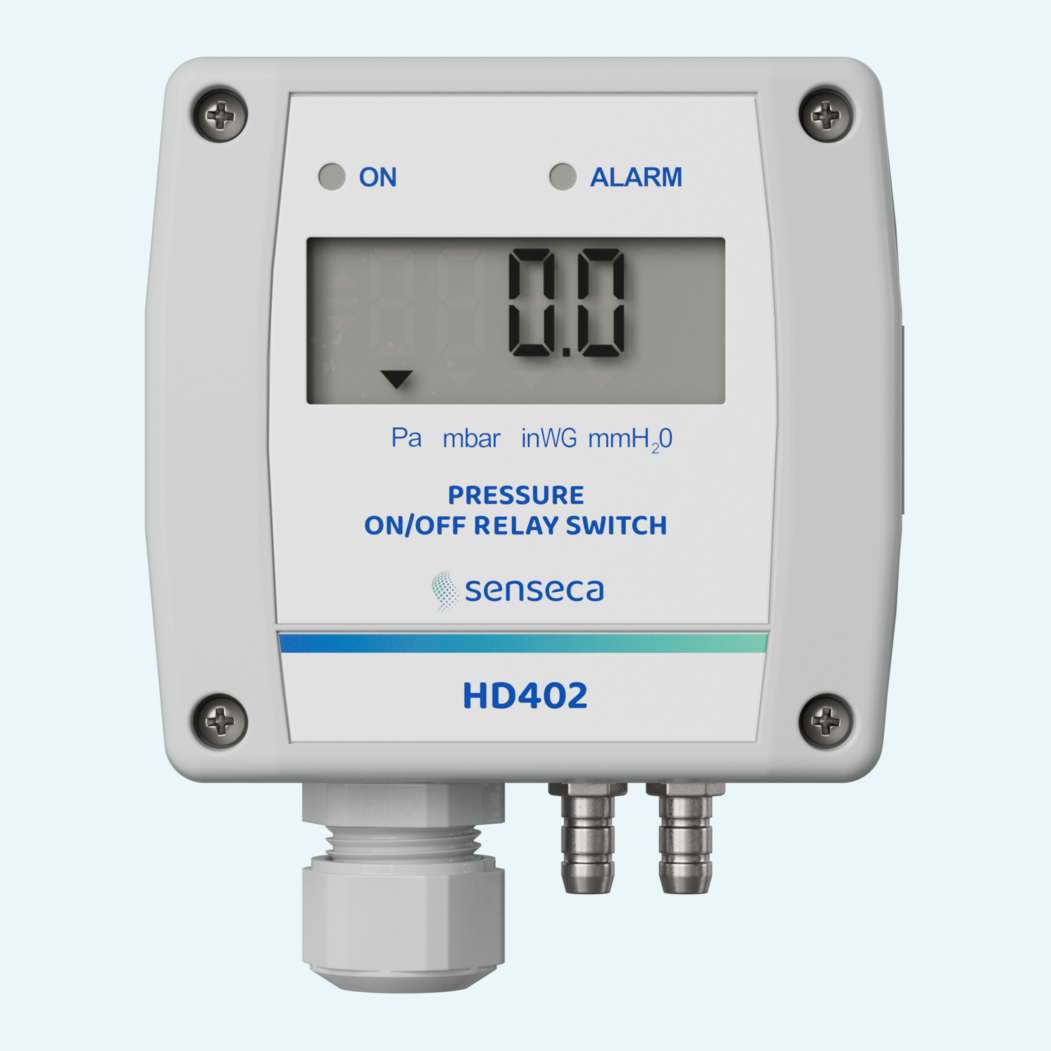

Las versiones con interruptor de relé proporcionan un contacto SPDT ON/OFF con modo de alarma, umbrales, histéresis y ajustes de retardo configurables.

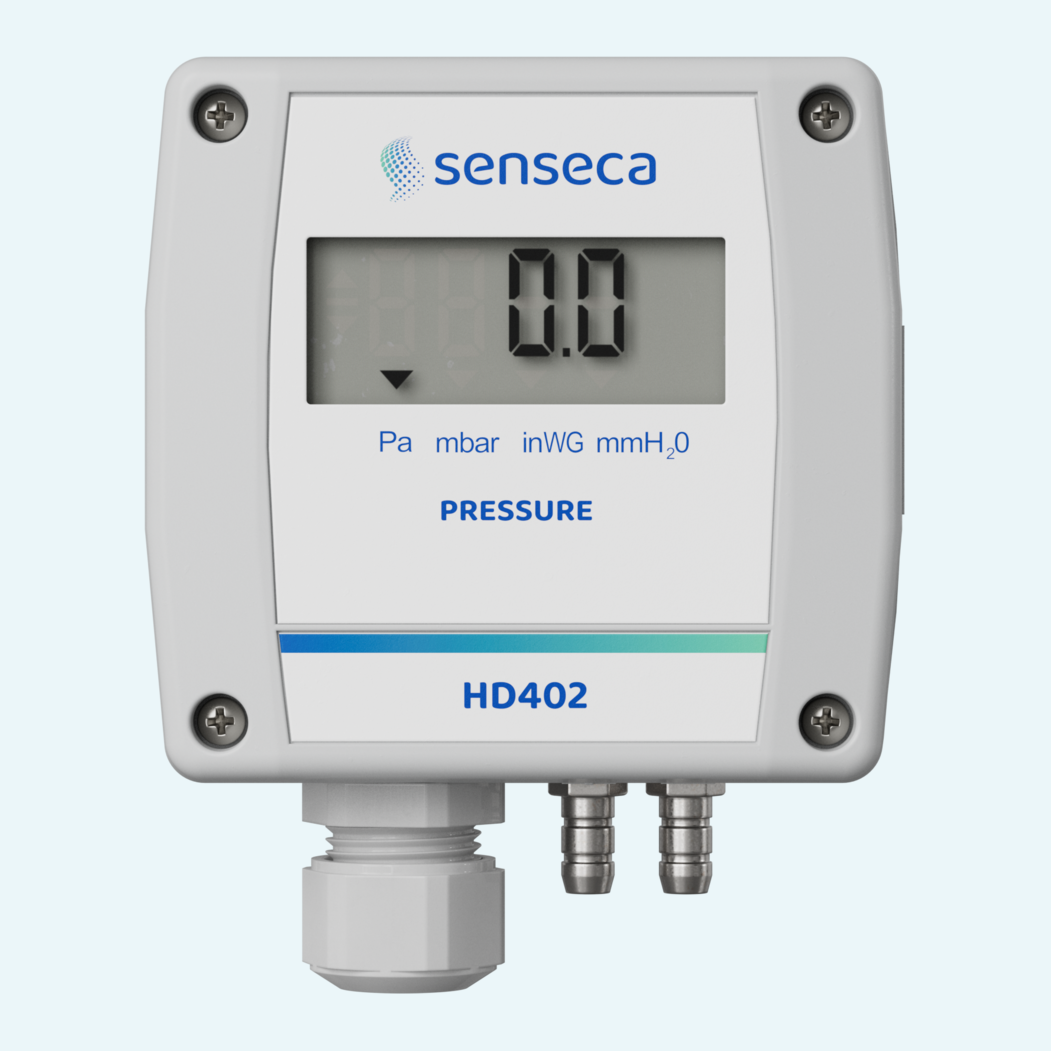

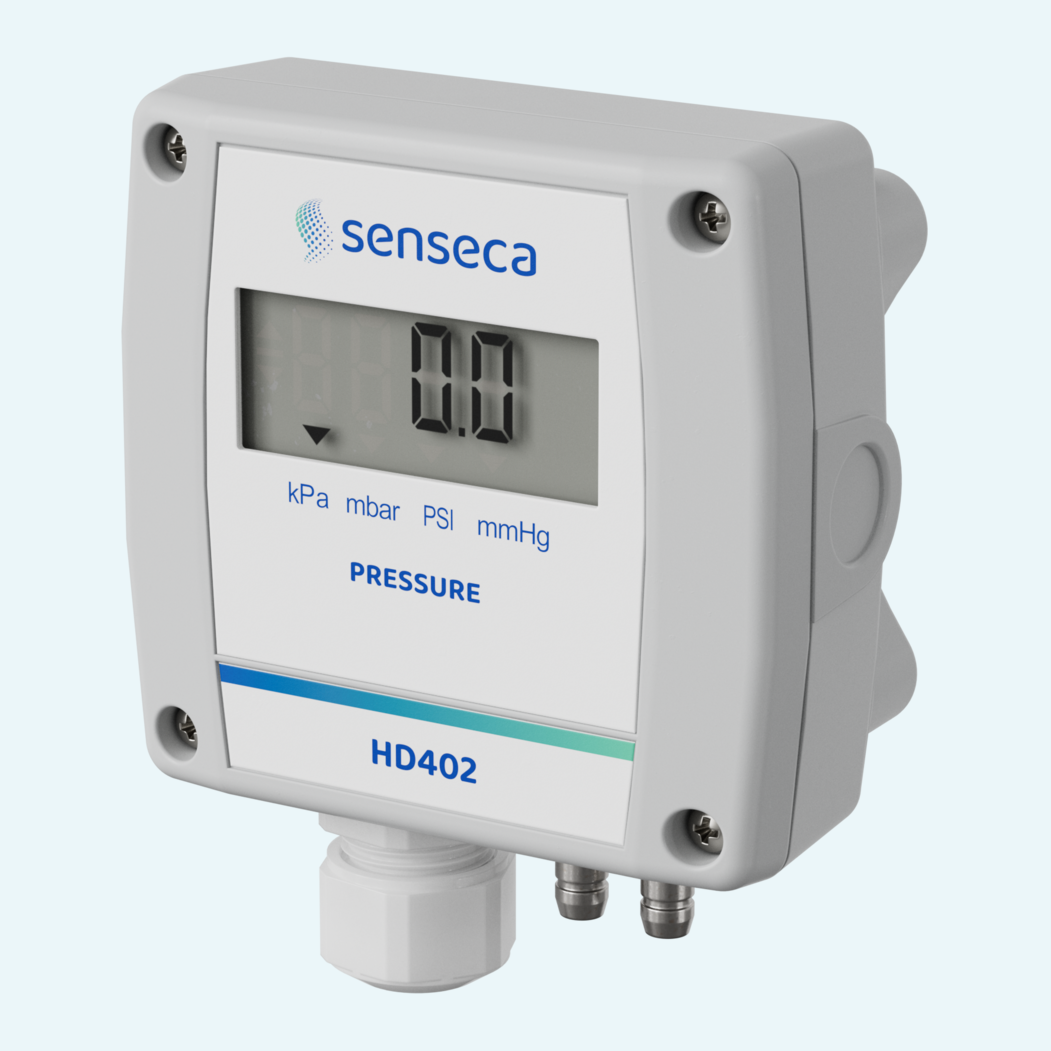

Las versiones con la opción L incluyen una pantalla LCD de 4 dígitos para la indicación del parámetro medido. Los interruptores de relé de presión incluyen siempre la pantalla.
El transmisor se monta mediante dos orificios traseros de Ø3 mm y puede instalarse en cualquier posición.
Código: HD402 [1] T [2] [3]
Ejemplo: HD402ST4L
[1] Salida
En blanco = salida analógica de tensión y de corriente activa
A = salida en bucle de corriente (2 hilos) 4…20 mA
S = salida RS485 Modbus-RTU
[2] Fondo de escala nominal (f.e.)
1 = ± 250 Pa / 25 mmH2O / 1 inchH2O / 2,5 mbar
2 = ± 1000 Pa / 100 mmH2O / 4 inchH2O / 10 mbar
3 = ± 10 kPa / 50 mmHg / 1,5 PSI / 100 mbar
4 = ± 100 kPa / 500 mmHg / 15 PSI / 1000 mbar
5 = ± 200 kPa / 1000 mmHg / 30 PSI / 2000 mbar
[3] Pantalla
En blanco = sin pantalla
L = con pantalla LCD
Código: HD402TR [1] [2]
Ejemplo: HD402TR2L
[1] Fondo de escala nominal (f.e.)
1 = ± 250 Pa / 25 mmH2O / 1 inchH2O / 2,5 mbar
2 = ± 1000 Pa / 100 mmH2O / 4 inchH2O / 10 mbar
3 = ± 10 kPa / 50 mmHg / 1,5 PSI / 100 mbar
4 = ± 100 kPa / 500 mmHg / 15 PSI / 1000 mbar
5 = ± 200 kPa / 1000 mmHg / 30 PSI / 2000 mbar
[2] Pantalla
L = con pantalla LCD
