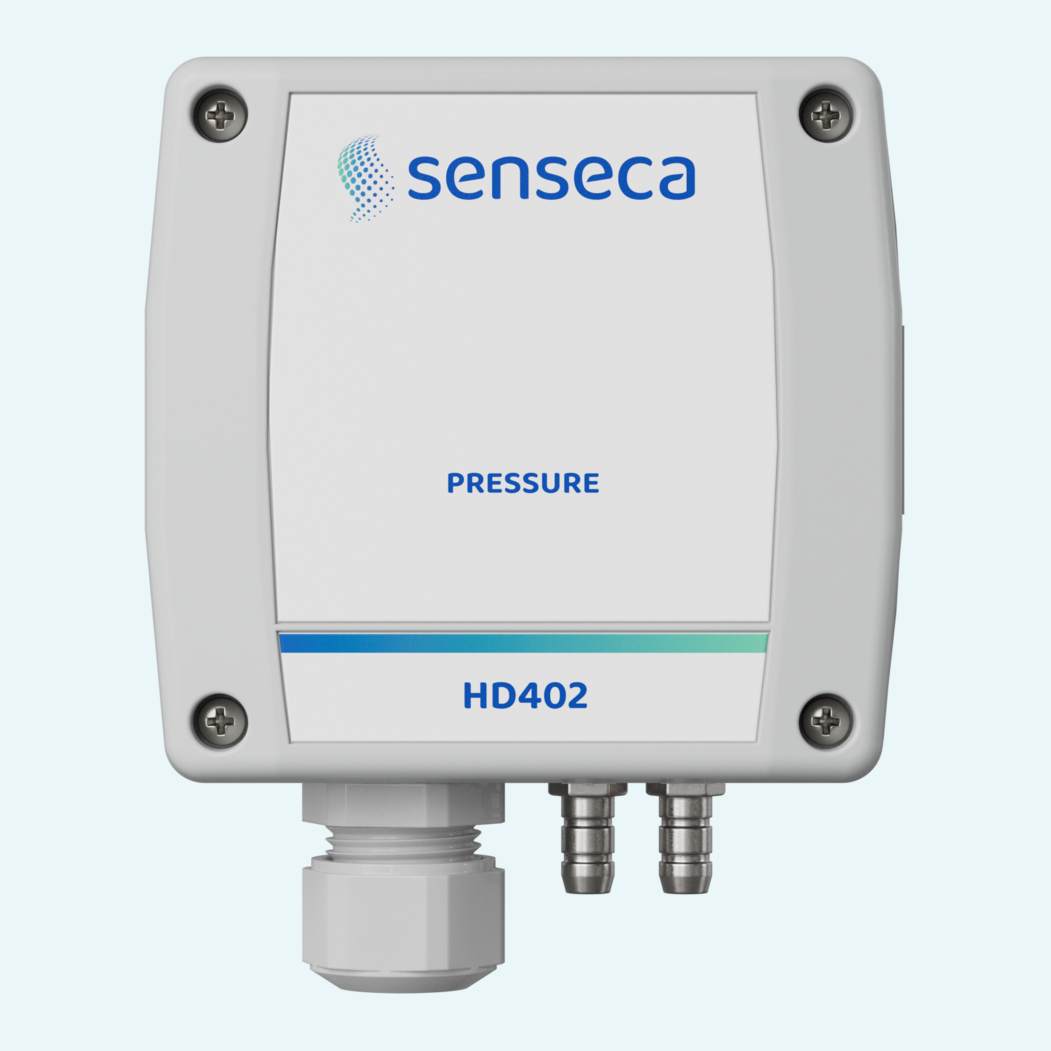

Un monitoraggio affidabile della pressione parte da letture stabili, in particolare nelle applicazioni HVAC, aria pulita e gas secchi, dove anche piccole variazioni di pressione sono rilevanti. La serie HD402 misura la pressione relativa rispetto all'atmosfera o la pressione differenziale da 50 Pa a 200 kPa, utilizzando un sensore piezoresistivo al silicio ad alta stabilità con compensazione della temperatura.
La serie offre il formato di uscita più adatto al Suo sistema di controllo, tra cui 0…10 V, 0/4…20 mA attivo, 4…20 mA a 2 fili, RS485 Modbus-RTU e versioni con contatto relè ON/OFF con contatto SPDT. Il display LCD opzionale a 4 cifre supporta la lettura in loco, mentre le versioni a relè includono display, LED rosso frontale e cicalino interno per la segnalazione di allarme.
La messa in servizio è semplice, poiché gli strumenti sono tarati in fabbrica e pronti all'uso. La configurazione può essere effettuata tramite collegamento a PC, dip switch o pulsanti interni sui modelli a relè. La custodia in ABS con grado di protezione IP65 e l'installazione indipendente dall'orientamento consentono un montaggio a parete flessibile in ambienti industriali.
Gli strumenti misurano la pressione relativa rispetto all'atmosfera oppure la pressione differenziale, a seconda dell'installazione e del modello selezionato.
I modelli con uscita analogica consentono di selezionare il fondo scala e la scalatura dell'uscita unipolare o bipolare in base al campo di pressione richiesto.
Le versioni RS485 utilizzano il protocollo Modbus-RTU e supportano indirizzo, velocità di trasmissione e parametri di comunicazione configurabili.

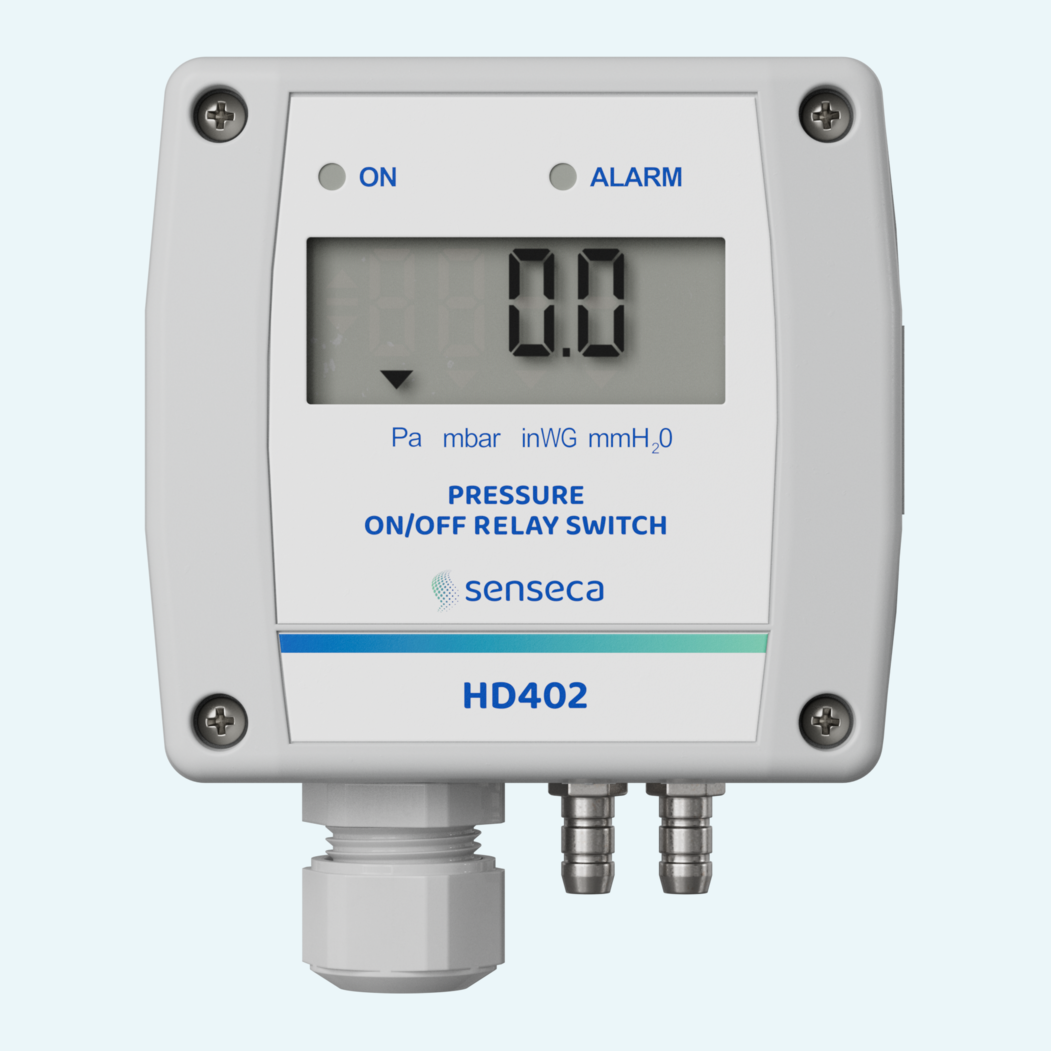

Le versioni con contatto relè forniscono un contatto SPDT ON/OFF con modalità di allarme, soglie, isteresi e ritardo configurabili.

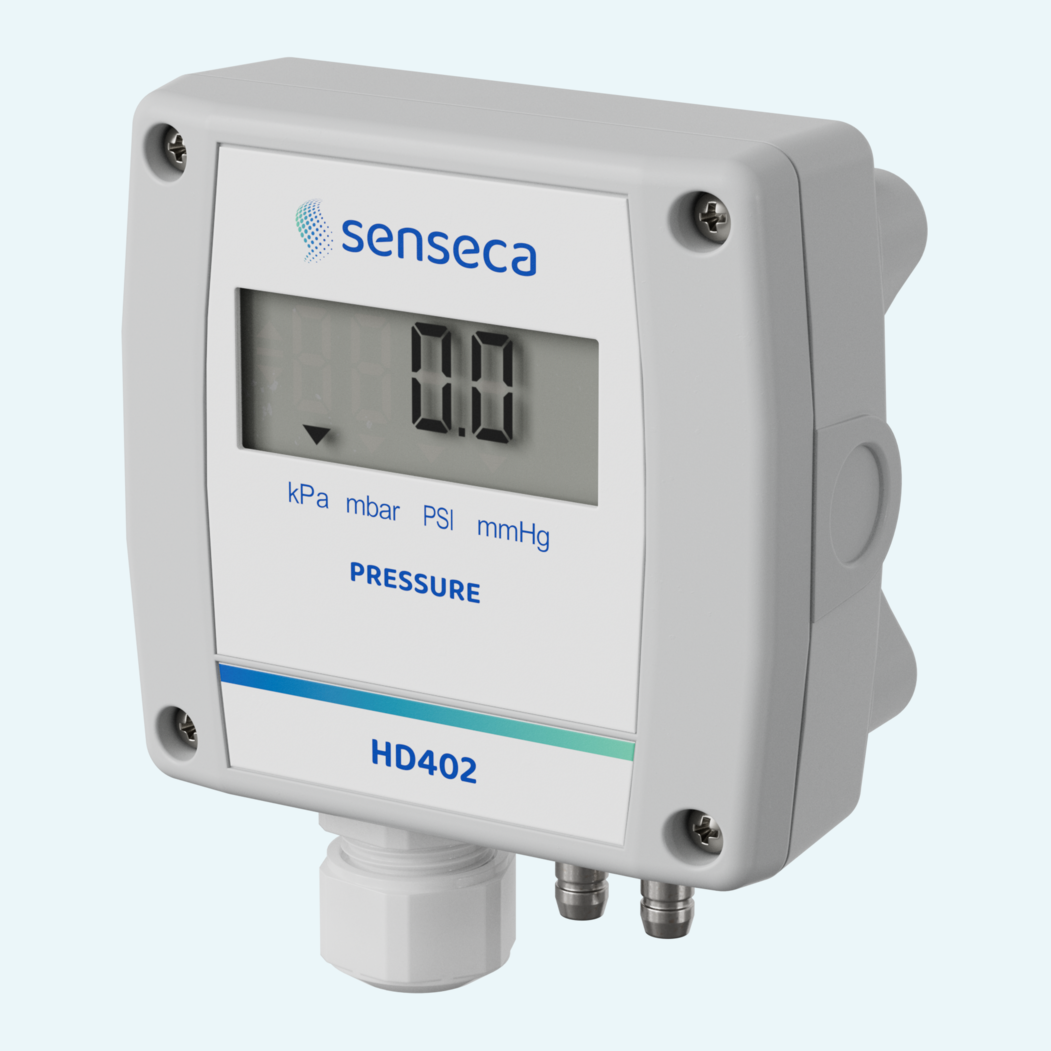

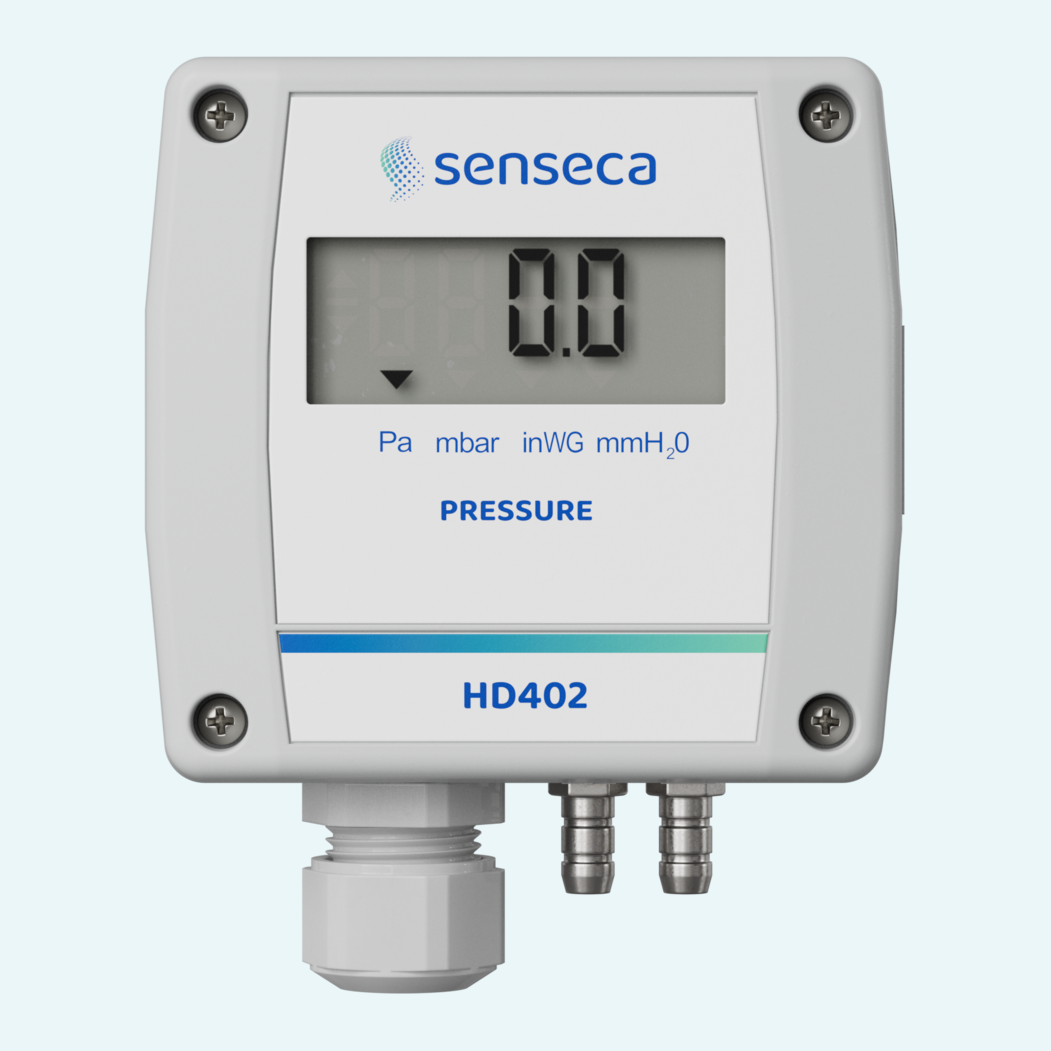

Le versioni con opzione L includono un display LCD a 4 cifre per l'indicazione del parametro misurato. I pressostati a relè includono sempre il display.

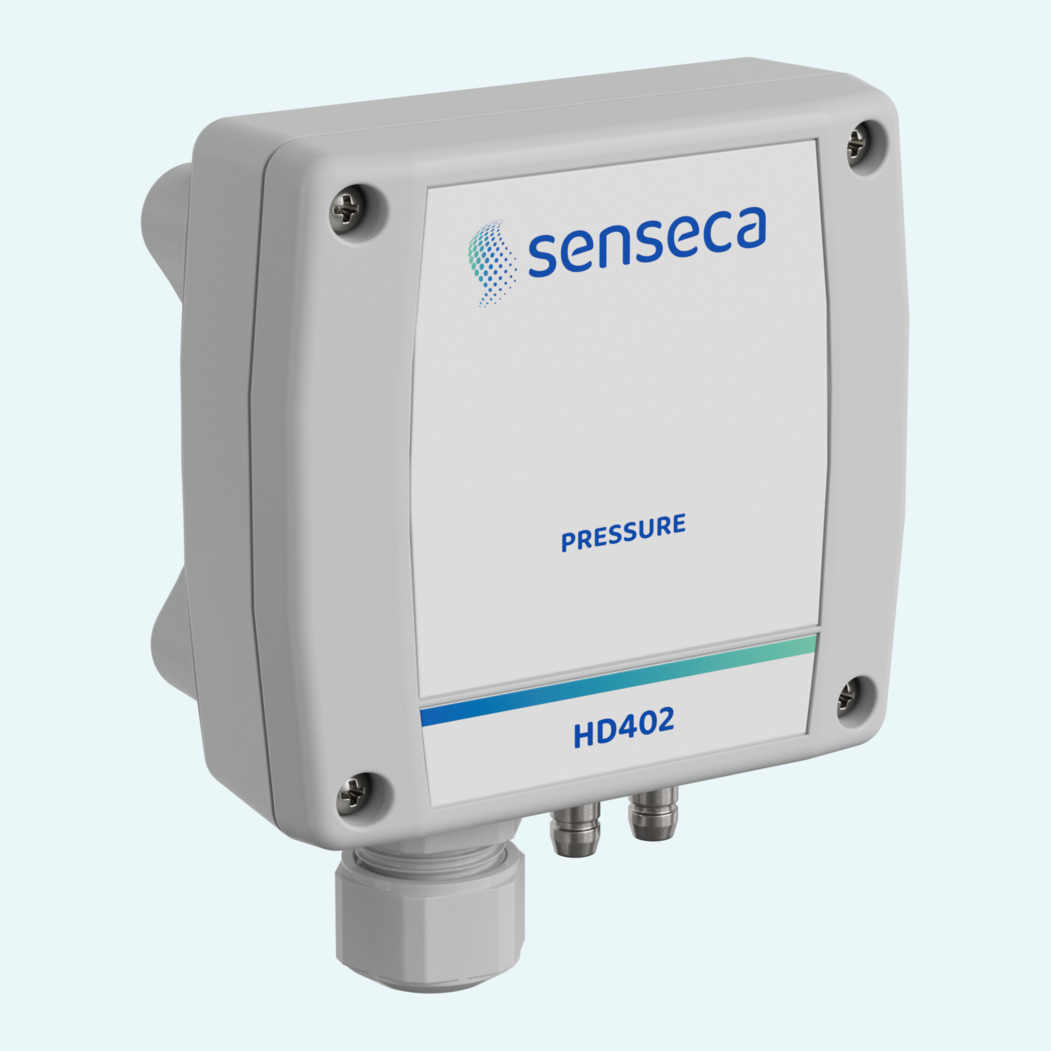

Il trasmettitore si monta tramite due fori posteriori Ø3 mm e può essere installato in qualsiasi posizione.
Codice: HD402 [1] T [2] [3]
Esempio: HD402ST4L
[1] Uscita
Vuoto = uscita analogica in tensione e in corrente attiva
A = uscita 2 fili (loop di corrente) 4…20 mA
S = uscita RS485 Modbus-RTU
[2] Fondo scala nominale (f.s.)
1 = ± 250 Pa / 25 mmH2O / 1 inchH2O / 2,5 mbar
2 = ± 1000 Pa / 100 mmH2O / 4 inchH2O / 10 mbar
3 = ± 10 kPa / 50 mmHg / 1,5 PSI / 100 mbar
4 = ± 100 kPa / 500 mmHg / 15 PSI / 1000 mbar
5 = ± 200 kPa / 1000 mmHg / 30 PSI / 2000 mbar
[3] Display
Vuoto = senza display
L = con display LCD
Codice: HD402TR [1] [2]
Esempio: HD402TR2L
[1] Fondo scala nominale (f.s.)
1 = ± 250 Pa / 25 mmH2O / 1 inchH2O / 2,5 mbar
2 = ± 1000 Pa / 100 mmH2O / 4 inchH2O / 10 mbar
3 = ± 10 kPa / 50 mmHg / 1,5 PSI / 100 mbar
4 = ± 100 kPa / 500 mmHg / 15 PSI / 1000 mbar
5 = ± 200 kPa / 1000 mmHg / 30 PSI / 2000 mbar
[2] Display
L = con display LCD
